Schleusensperrvorrichtung Hausanschluss-T-Stücke

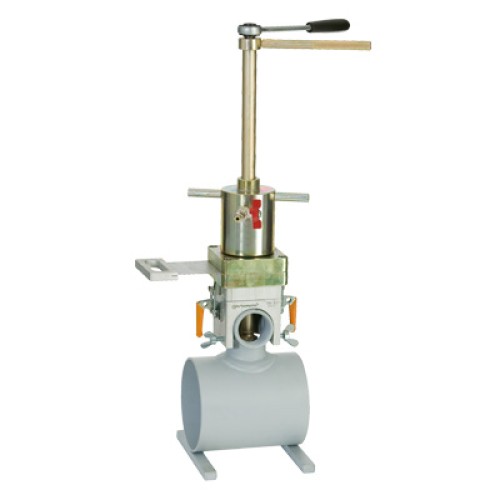

Schleusensperrvorrichtung

Art.-Nr.: 350

Zum Sperren von Hausanschluss-T-Stücken auf der Hauptleitung, ohne Gasaustritt, gemäß BGR 500 Kapitel 2.31



Produktbeschreibung:

Die Schleusensperrvorrichtung dient zum Absperren von Gas-Hausanschluss-T-Stücken DN 25 bis DN 50 (1” bis 2”) auf der Hauptleitung.



Funktionsbeschreibung:

Auf das Hausanschluss-T-Stück wird eine Schleuse, bestehend aus Klemmvorrichtung und Spachtelschieber montiert.
Über den Anbohrdom wird der Gewindestopfen gelöst bzw. gesetzt sowie eine Preßkolbenstange oder Absperrstopfen in das Standrohr des T-Stückes oder in die Anbohrung des Hauptrohres eingebracht und somit gesperrt.
Hierdurch ist es möglich die Hausanschlussleitung, je nach Sperrvariante auch das T-Stück bzw. die Schelle, für weitere Arbeitsschritte gasfrei zu sperren.

Download der Gebrauchsanleitung (incl. Ersatzteilliste) im PDF-Format: => Art.-Nr. 350 Gas T-Stücke


Download Übersicht der Anwendungsvarianten im PDF-Format: => Anwendungsvarianten Art.-Nr. 350



  • Zusammenstellung Schleusensperrvorrichtung
  • Transportkasten
  • Ersatzteile für Schleusensperrvorrichtung

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
