Zusatzschleusen für Umgehung

Art.-Nr. für 360+370

Zusatzschleusen für Umgehung
Art.-Nr. für 360+370

Download Checkliste in Formularform im PDF-Format:

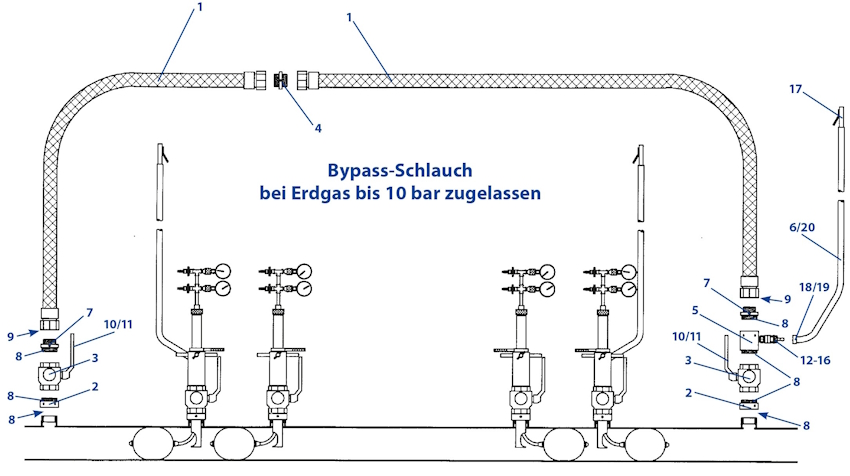

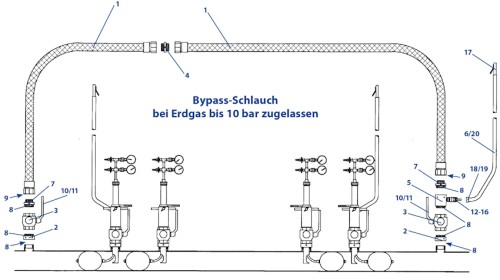

=> Bypass-Schlauch DN 50 (360 030 und 360 040)

Komponenten
Art.-Nr. für 360+370

Art.-Nr. für 360+370

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 360 030 Bypass-Schlauch DN 50, 6 m lang incl. MS-Verschraubung 2“ und MS-Doni 2“ x 2 1/2“ (beidseitig)
360 040 Bypass-Schlauch DN 50, 10 m lang incl. MS-Verschraubung 2“ und MS-Doni 2“ x 2 1/2“ (beidseitig)
2 360 021 Adapter mit 2 1/2“ I-Gew. x 2 1/2“ A-Gew.
3 370 110 Kugelhahn 2 1/2“
4 316 118 Rg-Doppelnippel 2“, zur Verbindung der Schläuche, z. B. 6 m und 10 m
5 360 106 Verlängerung 2 1/2“ mit Kugelhahn 3/4“
6 370 136 Entgasungsschlauch 3/4“, komplett benötigte Anzahl: 1 Stück
ohne 260 163 Hakenschlüssel 68 - 75, mit Nase (für Ms-Überwurfverschraubung des Bypass-Schlauches)

Ersatzteile
Art.-Nr. für 360+370

Art.-Nr. für 360+370
Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
7 316 119 MS - Doppelnippel 2 1/2“ A-Gew. x 2“ A-Gew.
8 360 806 O-Ring 70 x 4, bis 80 °C
9 360 035 Dichtring zur Ms-Verschraubung
10 370 535 Handhebel Blau, lose, für Kugelhahn 2 1/2“
11 370 522 Schraube zu Handhebel Blau, für Kugelhahn 1 1/2" u. 2 1/2"
12 370 231 Ms-Doppelnippel 3/4" x 3/4"
13 370 230 Kugelhahn 3/4" I-Gew.
14 370 504 Handhebel Blau, für Kugelhahn 3/4"
15 370 505 Schraube zu Handhebel Blau, für Kugelhahn 3/4" + 1"
16 370 232 Ms-Doppelnippel 3/4" x 1"
17 370 238 Abfackelrohr mit Haken, f. Schlauch 3/4"
18 370 234 Schlauchschelle 3/4"
19 370 237 Schlauchverschraubung 3/4“ komplett, mit O-Ring Dichtung
20 370 236 Schlauch 3/4" lose, antistatisch, je Meter

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
