Glieder-Rohrabschneider für Stahl + Guss

Art.-Nr. 760/761

Glieder-Rohrabschneider „Walküre“
Art.-Nr. 760/761

Die Rohrschneider sind geeignet für Rohre mit Normalwanddicken nach DIN 2448, DIN 2458 bzw. DIN 28610.



Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 760 u. 761

Komponenten
Art.-Nr. 760/761

Art.-Nr. 760/761

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen

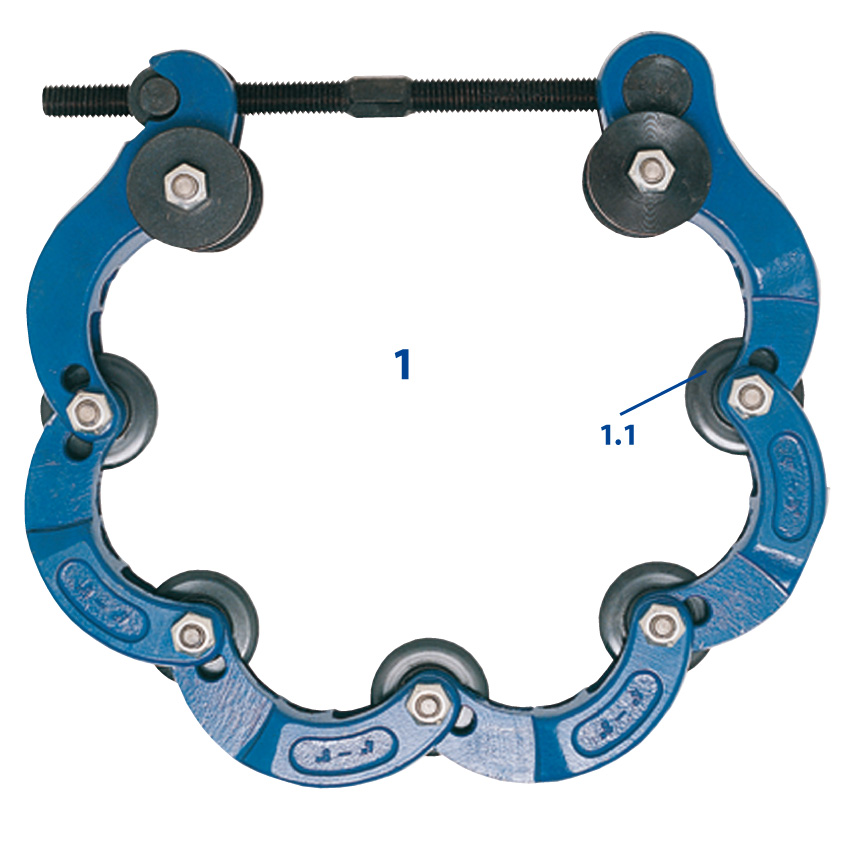

1 760 150 Walküre Gr. 1, 80 - 150 mm (Ø 80 - 150), Art-Nr. 760, für Stahl/Duktil, einschl. 4 Schneidräder Ø 50 x 12 x Ø 12, Gliederanzahl 5 und 1 Stiel
761 150 Walküre Gr. 1, 80 - 150 mm (Ø 80 - 150), Art-Nr. 761, für Grauguss, einschl. 4 Schneidräder Ø 50 x 12 x Ø 12, Gliederanzahl 5 und 1 Stiel
.
1 760 200 Walküre Gr. 1, 80 - 200 mm (Ø 80 - 200), Art-Nr. 760, für Stahl/Duktil, einschl. 5 Schneidräder Ø 50 x 12 x Ø 12, Gliederanzahl 6 und 2 Stiele
761 200 Walküre Gr. 1, 80 - 200 mm (Ø 80 - 200), Art-Nr. 761, für Grauguss, einschl. 5 Schneidräder Ø 50 x 12 x Ø 12, Gliederanzahl 6 und 2 Stiele
.
1 760 300 Walküre Gr. 2, 200 - 300 mm (Ø 200 - 323,9), Art-Nr. 760, für Stahl/Duktil, einschl. 4 Schneidräder Ø 65 x 13 x Ø 13, Gliederanzahl 5 und 2 Stiele
761 300 Walküre Gr. 2, 200 - 300 mm (Ø 200 - 323,9), Art-Nr. 761, für Grauguss, einschl. 4 Schneidräder Ø 65 x 13 x Ø 13, Gliederanzahl 5 und 2 Stiele
.
1 760 400 Walküre Gr. 2, 200 - 400 mm (Ø 200 - 406,4), Art-Nr. 760, für Stahl/Duktil, einschl. 5 Schneidräder Ø 65 x 13 x Ø 13, Gliederanzahl 6 und 2 Stiele
761 400 Walküre Gr. 2, 200 - 400 mm (Ø 200 - 406,4), Art-Nr. 761, für Grauguss, einschl. 5 Schneidräder Ø 65 x 13 x Ø 13, Gliederanzahl 6 und 2 Stiele
.
1 760 500 Walküre Gr. 2, 200 - 500 mm (Ø 200 - 508), Art-Nr. 760, für Stahl/Duktil, einschl. 7 Schneidräder Ø 65 x 13 x Ø 13, Gliederanzahl 8 und 2 Stiele
761 500 Walküre Gr. 2, 200 - 500 mm (Ø 200 - 508), Art-Nr. 761, für Grauguss, einschl. 7 Schneidräder Ø 65 x 13 x Ø 13, Gliederanzahl 8 und 2 Stiele

Ersatzteile
Art.-Nr. 760/761

Art.-Nr. 760/761
Ersatzteile

Vergrößerung per Mausklick Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1.1 767 050 Schneidrad, Ø 50 x 12 x Ø 12, zu Walküre Gr. 1, für Stahl/Duktil
768 050 Schneidrad, Ø 50 x 12 x Ø 12, zu Walküre Gr. 1, für Grauguss
.
1.1 767 065 Schneidrad, Ø 65x 13 x Ø 13, zu Walküre Gr. 2, für Stahl/Duktil
768 065 Schneidrad, Ø 65x 13 x Ø 13, zu Walküre Gr. 2, für Grauguss
.

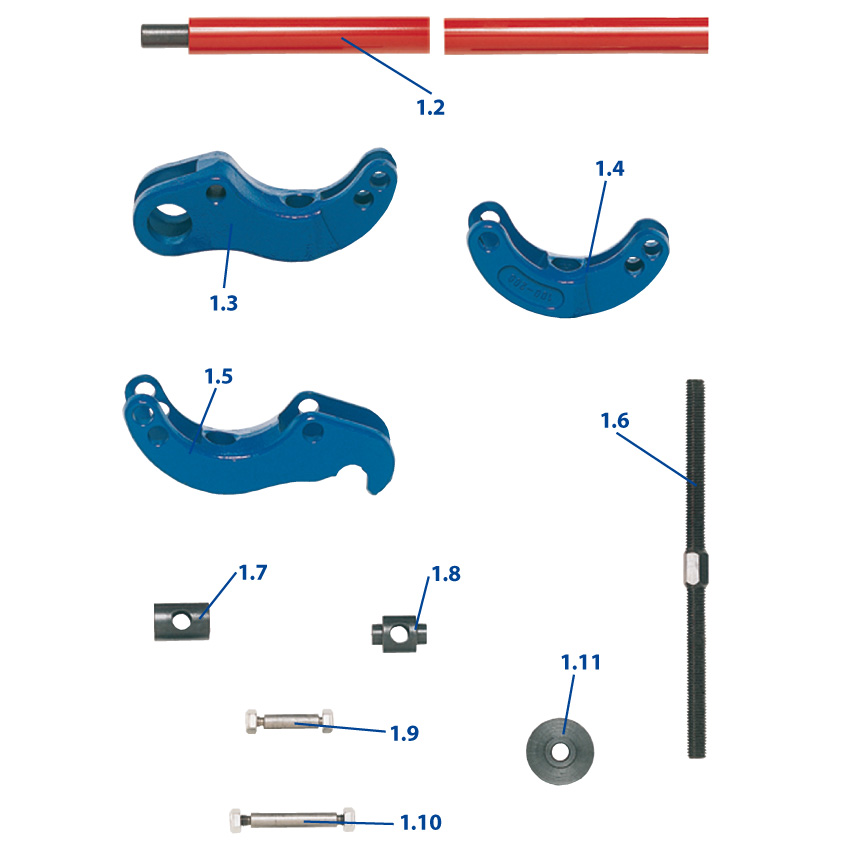

1.2 760 012 Stiel Walküre Gr. 1
760 015 Stiel Walküre Gr. 2

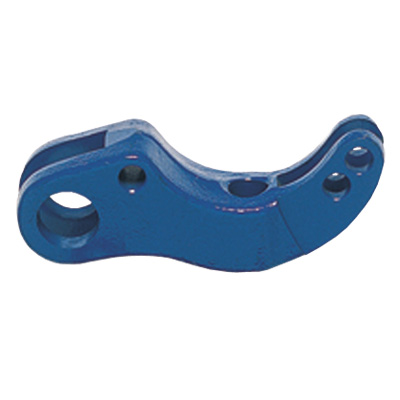

1.3 760 022 Anfangsglied Walküre Gr. 1
760 025 Anfangsglied Walküre Gr. 2

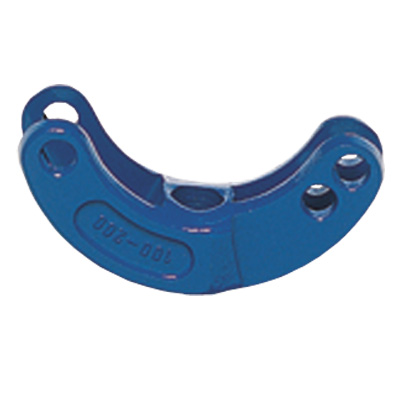

1.4 760 032 Mittelglied Walküre Gr. 1
760 035 Mittelglied Walküre Gr. 2

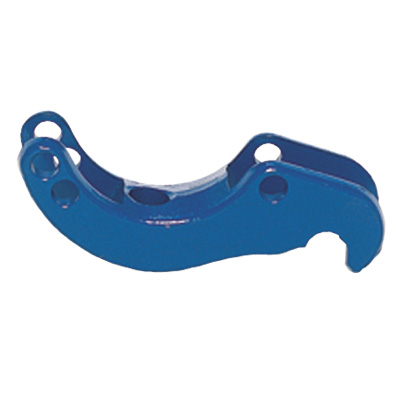

1.5 760 042 Endglied Walküre Gr. 1
760 045 Endglied Walküre Gr. 2

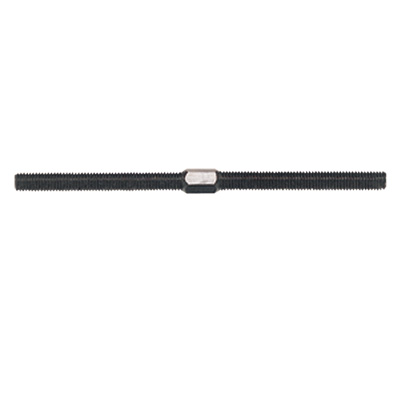

1.6 760 052 Anzugsspindel Walküre Gr. 1
760 055 Anzugsspindel Walküre Gr. 2
1.7 760 062 Kugelmutter Walküre Gr. 1
760 065 Kugelmutter Walküre Gr. 2

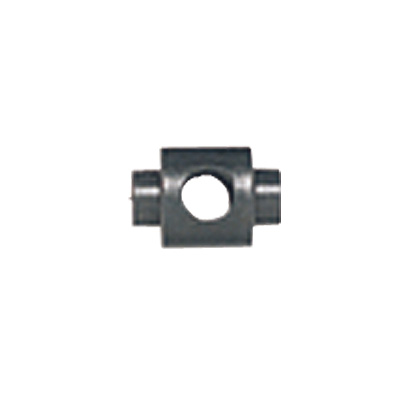

1.8 760 072 Kugelmutter mit Zapfen Walküre Gr. 1
760 075 Kugelmutter mit Zapfen Walküre Gr. 2

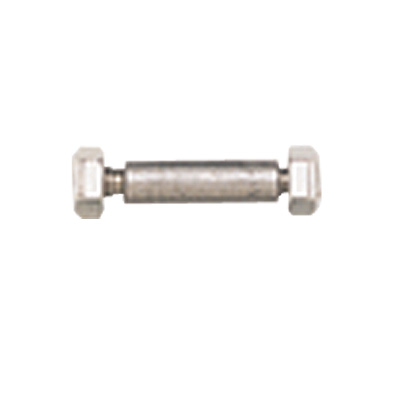

1.9 760 082 Rädchenschraube Walküre Gr. 1
760 085 Rädchenschraube Walküre Gr. 2

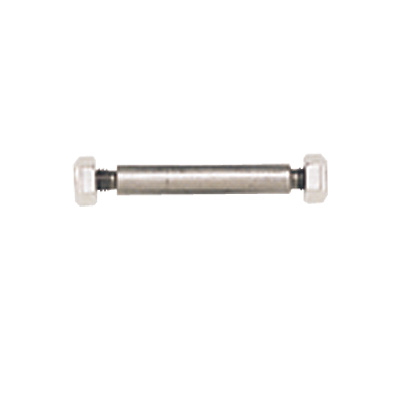

1.10 760 092 Rollenschraube Walküre Gr. 1
760 095 Rollenschraube Walküre Gr. 2

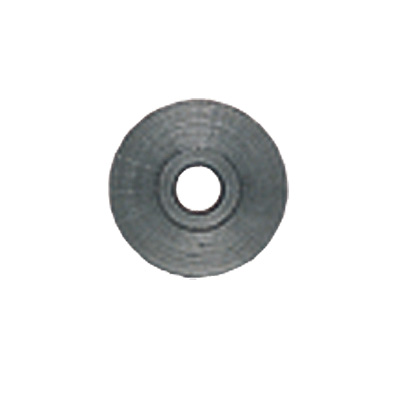

1.11 760 102 Rolle Walküre Gr. 1
760 105 Rolle Walküre Gr. 2

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
