Hydraulische Quetschvorrichtung für Stahlrohre bis DN 80

Art.-Nr. 800H

Vergrößerung per Mausklick

Hydraulische Quetschvorrichtung für Stahlrohre bis DN 80
Art.-Nr. 800H

Die hydraulische Presseinheit dient zum Dichtpressen von gasführenden Stahlleitungen bis DN 80.
Das Dichtpressen wird durch einen hohen hydraulischen Betriebsdruck erreicht.



Download der Gebrauchsanleitung (inkl. Ersatzteilliste) im PDF-Format:

=> BA 800 003

Download Checkliste in Formularform im PDF-Format:

=> Checkliste Hydraulische Quetschvorrichtung für Stahlrohre bis DN 80

Komponenten
Art.-Nr. 800H

Art.-Nr. 800H

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen

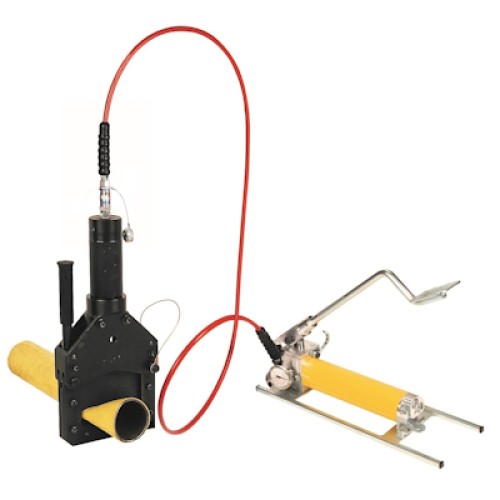

1-3 800 003 Hydraulische Quetschvorrichtung, komplett mit Pumpe, für Stahlrohr bis DN 80
1 800 005 Hydraulische Doppelkolbenfußpumpe . . . . . . . . . . . . . . max. Betriebsdruck: 850 bar; Maße: 640 x 220 x 200 mm; Fördermenge: 25/2,5 cm³; Überstromventil: Abschaltung bei max. Betriebsdruck von 850 bar; incl. Schlauch: Hochdruckschlauch - 3 m lang
2 800 006 Hochdruckschlauch, 3 m lang, lose mit Knickschutz durch Spiralfeder leckfreie Schnellkupplung und Nippel mit Schutzkappe
3 800 007 Presskopf Typ GRP 170/90 . . . . . . . . . . . . . . . . . . . . . . . . max. Betriebsdruck: 850 bar; max. Rohr-AussenØ: 95 mm; Druckkraft: 17 t; Maße: 600 x 220 mm

Ersatzteile
Art.-Nr. 800H

Art.-Nr. 800H
Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen

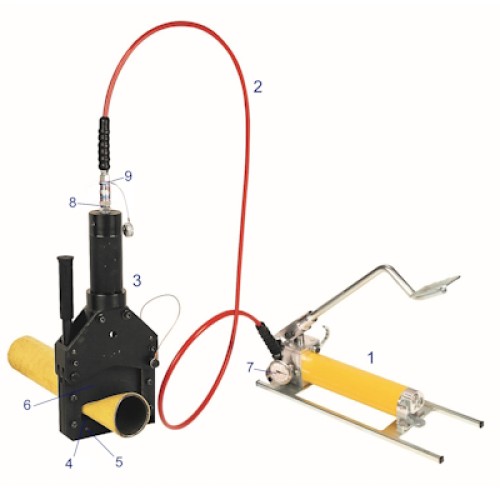

4 800 008 Ersatzstempel feststehend
5 800 009 Zylinderstift Ø 10 x 36
6 800 010 Ersatzstempel beweglich
7 800 011 Manometer 0-1000 bar, Glyzerin gefüllt
8 800 012 Vaterteil-Schnellkupplung, für Presskopf, incl. USIT-Ring
9 800 013 Mutterteil-Schnellkupplung, zu Hochdruckschlauch 800 006
800 015 Hydrauliköl 1000 ml (Gesamtfüllung der Pumpe 1l)

Zubehör
Art.-Nr. 800H

Art.-Nr. 800H
Zubehör

Vergrößerung per Mausklick Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen

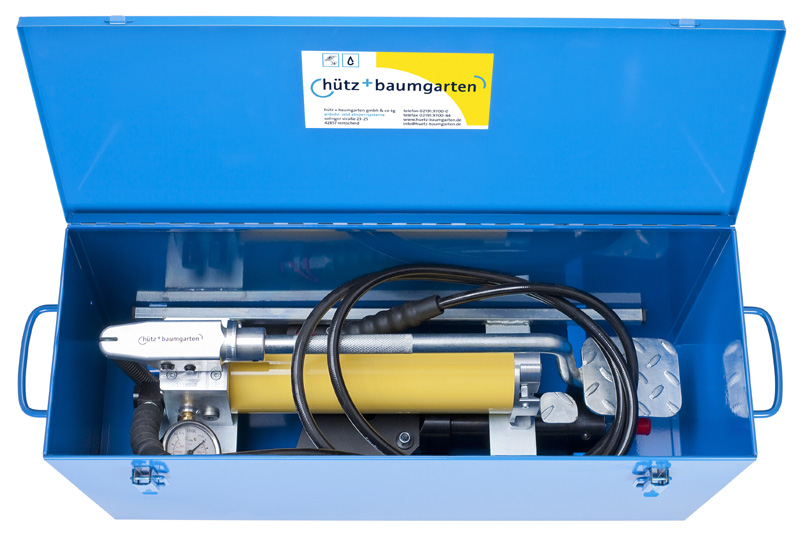

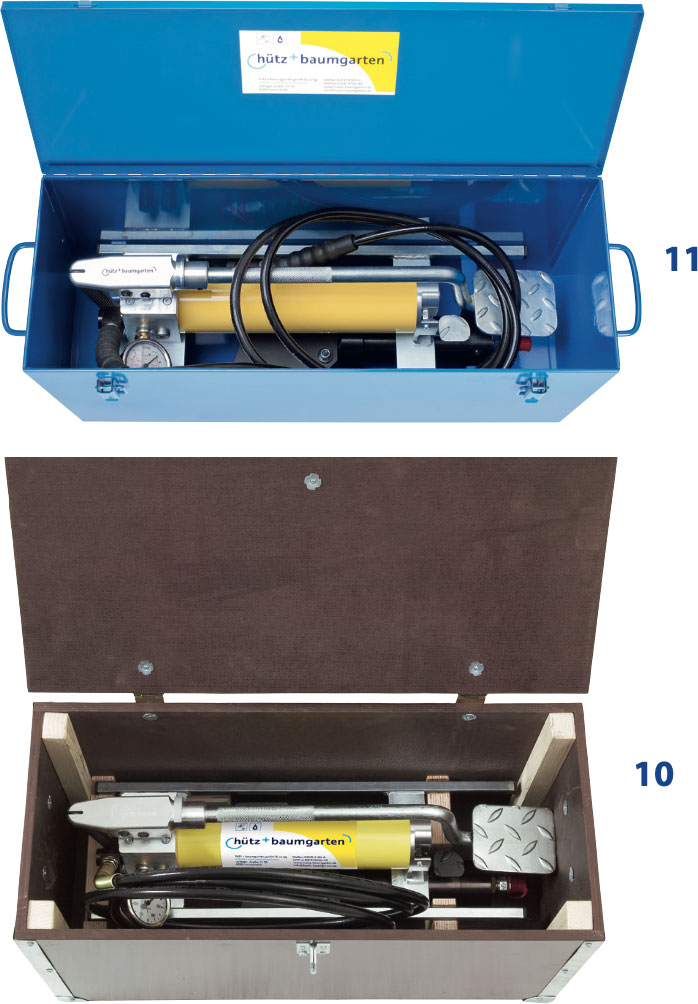

10 800 990 Transportkasten aus Holz (ohne Inhalt), für komplette Presseinheit, inkl. Schlauch und Pumpe; Maße: 700 x 320 x 370 mm
11 800 991 Stahlblechkasten (ohne Inhalt), für komplette Presseinheit, inkl. Schlauch und Pumpe; Maße: 730 x 250 x 335 mm

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
