Anbohrsystem für Böhmer-Fernheiz-Kugelhähne DN 20-100

Art.-Nr. 270

Vergrößerung per Mausklick

Anbohrsystem für Böhmer-Fernheizkugelhähne DN 20-100
Art.-Nr. 270

  • Bauart geprüft,TÜV A 297-13
  • zum Aufschrauben, einschl. Dichtungen
  • für Bohrungen Ø 17 mm bis Ø 95 mm
  • für glatte Bohrstangen Ø 13 mm und 11 mm A-VK.
  • max. Arbeitsdruck = 20 bar
  • max.Arbeitstemperatur = 200°C
  • für Hand- und Motorantrieb



Produktbeschreibung:

Das Anbohrsystem dient zum Anbohren von Rohrleitungen bis zu einer Bohrdimension DN 100, in Verbindung mit einem Böhmer-
Fernheizkugelhahn.



Funktionsbeschreibung:

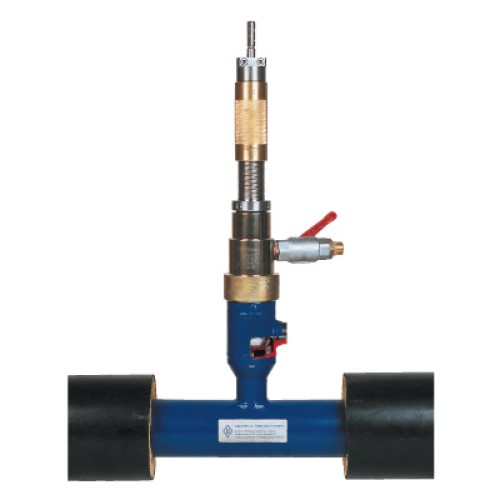

Das Anbohrgerät wird mit dem Adapter verschraubt und auf den Fernheizkugelhahn aufgeschraubt. Über die Bohrstange wird die Drehbewegung des Schneidwerkzeuges erzeugt. Der Vorschub wird über die Vorschubbuchse des Anbohrgerätes (Oberteil) oder über die Vorschubspindel des Vorschubbügels gegeben.



Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 270 000

Download des TÜV Zertifikates im PDF-Format:

=> Anbohrsystem für Fernheizkugelhähne

Komponenten
Art.-Nr. 270

Art.-Nr. 270

Vergrößerung per Mausklick

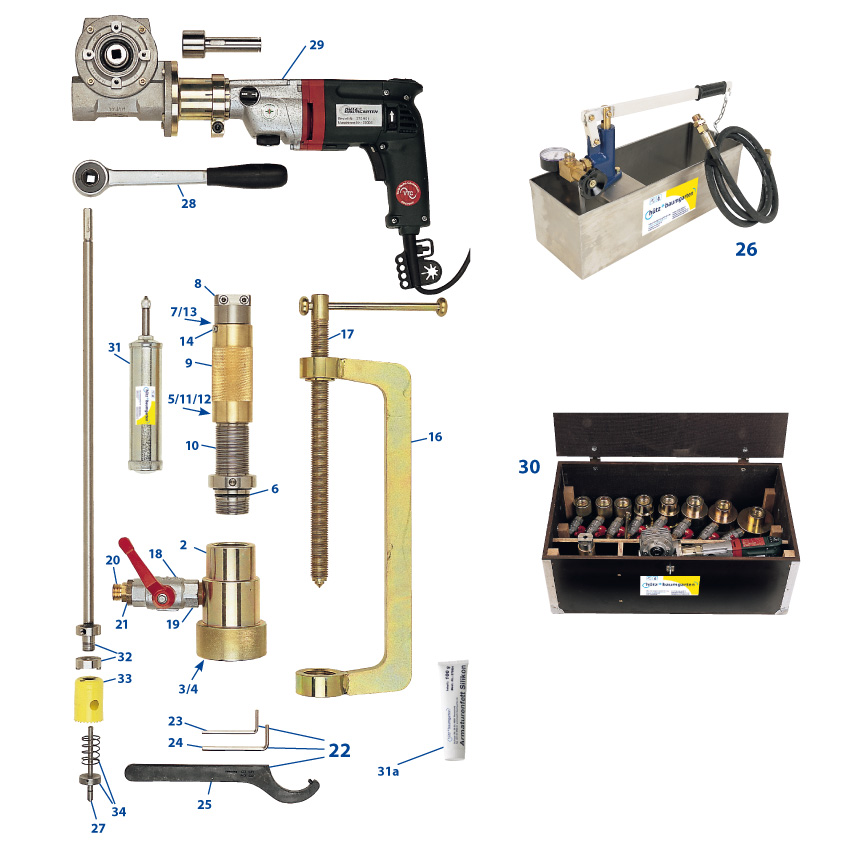

Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 270 000 Anbohrgerät für Fernheizkugelhähne
2 270 320 Adapter DN 20, für Bohrung mit Sägekranzfräser Ø 17
270 325 Adapter DN 25, für Bohrung mit Sägekranzfräser Ø 22
270 332 Adapter DN 32, für Bohrung mit Sägekranzfräser Ø 30
270 340 Adapter DN 40, für Bohrung mit Sägekranzfräser Ø 37
270 350 Adapter DN 50, für Bohrung mit Sägekranzfräser Ø 46
270 365 Adapter DN 65, für Bohrung mit Sägekranzfräser Ø 64
270 380 Adapter DN 80, für Bohrung mit Sägekranzfräser Ø 76
270 400 Adapter DN 100, für Bohrung mit Sägekranzfräser Ø 95
15 270 940 Bügel, komplett
22 270 801 Werkzeugsatz
26 786 100 Hand-Prüfpumpe UX 60 bis 60 bar, mit Behälter und 2 m Schlauch
27 328 270 Zentrierbohrer aus HSS, Ø 7,0 mm mit Schaft, 91 mm lang
28 301 512 Anbohrknarre 11 mm I-Vierkant, 250 mm Hebelarm
29 270 901 Elektroantrieb (230V) mit 11 mm Innenvierkant, komplett mit Winkelgetriebe für technische Daten bitte Link beachten
Elektroantrieb
230 900 Druckluftmotor 125 U/min. (belastet), mit 11 mm + 20 mm Innenvierkant für technische Daten bitte Link beachten
Druckluftmotor für Anbohrständer Art.-Nr. 80, 80/F, 119, 260/1, 260/2, 260/3, 260/4, 270, 309
30 270 990 Transportkasten aus Holz (ohne Inhalt) Maße: 800 x 440 x 310 mm (max. Bohrstangenlänge 665 mm)
31 745 110 Kolbenstoßpresse zum Fetten des Kugellagers (mit Fett)
31a 370 994 Armaturenfett Silikon,Tube 100g
32 Bohrstangen Ø13 mm, für Fernheizanbohrgerät Art.-Nr. 270 aus Edelstahl
33 Sägekranzfräser aus HSS-Bi-Metall
34 Zentrierbohrer und Magnete mit Federn

Ersatzteile
Art.-Nr. 270

Art.-Nr. 270
Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
3 270 710 Dichtring-Viton, für Adapter DN 20
270 711 Dichtring-Viton, für Adapter DN 25
270 712 Dichtring-Viton, für Adapter DN 32
270 713 Dichtring-Viton, für Adapter DN 40
270 714 Dichtring-Viton, für Adapter DN 50
270 715 Dichtring-Viton, für Adapter DN 65
270 716 Dichtring-Viton, für Adapter DN 80
270 717 Dichtring-Viton, für Adapter DN 100
4 270 802 O-Ring, für Adapter DN 20
270 803 O-Ring, für Adapter DN 25
270 804 O-Ring, für Adapter DN 32
270 805 O-Ring, für Adapter DN 40
270 806 O-Ring, für Adapter DN 50
270 807 O-Ring, für Adapter DN 65
270 808 O-Ring, für Adapter DN 80
270 809 O-Ring, für Adapter DN 100
5 270 912 O-Ring, für Anbohrständer 2 x erforderlich
6 360 844 O-Ring 37 x 3 bis 140 °C, aus EP 2 x erforderlich
7 270 110 Buchse aus VA
8 270 012 Spannklaue mit Spannschrauben
9 270 030 Vorschubbuchse aus Messing
10 270 021 Unterteil aus Edelstahl ohne Dichtungen
11 270 015 Stützring 2 x erforderlich
12 270 014 Stopfbuchsverschraubung
13 270 140 Axiallager
14 260 150 Fettnippel
16 270 939 Bügel, lose
17 270 010 Spindel, lose
18 270 230 Kugelhahn 3/4“ (gilt für alle Adapter)
19 370 231 Ms-Doppelnippel 3/4" x 3/4" (gilt für alle Adapter)
20 270 231 Doppelnippel 1/2“, konisch dichtend (gilt für alle Adapter)
21 270 232 Red-Stück MS 3/4“ x 1/2“ (gilt für alle Adapter)
23 370 112 Sechskantstiftschlüssel 4 mm
24 119 595 Sechskantstiftschlüssel 5 mm
25 260 165 Hakenschlüssel 58 - 62, mit Zapfen
