Einzelblasensetzgerät o. Vordruckmess. DN 50

Einzelblasensetzgerät ohne Vordruckmessung DN 50

(optional erweiterbar bis DN 150)

mit MDS-Blasen


für PE- und PVC-Rohr Da 63
für Stahlrohr DN 50
bei Sperrdrücken bis 1 bar


Optionale Erweiterung
- für PE- und PVC-Rohr bis Da 180
- für Stahl- oder Gußrohr bis DN 150



Produktbeschreibung:

Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 50 (bis max. DN 150).



Funktionsbeschreibung:

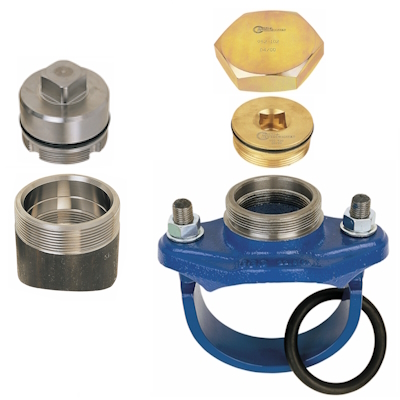

Nach Verschweißen einer Aufschweißmuffe oder Montage einer Blasensetzschelle auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingebracht und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt.
Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.

Download der Gebrauchsanleitung im PDF-Format:

=> BA 371 050

Download Checkliste in Formularform im PDF-Format:

=> Checkliste Einzelblasensetzgerät o. Vord. DN 50 (-DN 150)

=> Checkliste Absperrblasen Typ VEW,
     zum Einzelblasensetzgerät o. V. DN 50 (-DN 150)

  • Zusammenstellung Einzelblasensetzgerät DN 50
  • Zubehör zum Anbohren und Stopfensetzen für Blasensetzgerät DN 50
  • Erweiterungszubehör für DN 80 - DN 150
  • Ersatzteile für Einzelblasensetzgerät DN 50 und Zubehör
  • Transportkästen für Einzelblasensetzgerät DN 50

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
