Einzelblasensetzgerät m. Vordruckmessung DN 450 - 700

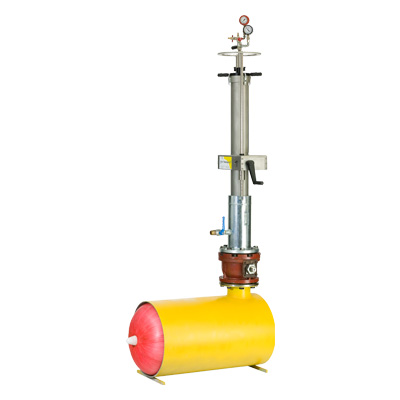

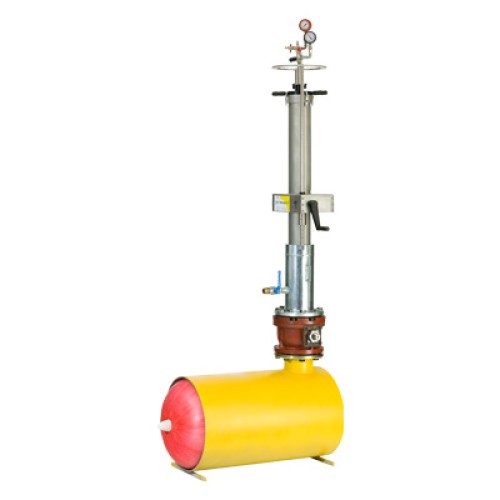

Einzelblasensetzgerät mit Vordruckmessung DN 450 - 700

mit MDS-Blasen
für Sperrungen DN 450 bis DN 600
bei Sperrdrücken bis 0,4 bar


für Sperrungen DN 650 und DN 700
bei Sperrdrücken bis 0,25 bar



Produktbeschreibung:

Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 450 – DN 700 (Stahl + Guß).



Funktionsbeschreibung:

Nach Verschweißen eines Flanschstutzens oder Montage einer Flanschstutzen-Schelle (Flanschstutzen DN 150) auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch
diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingefahren und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in dem Flanschstutzen fixiert und die Schleuse demontiert.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 360 700

Download Checkliste in Formularform im PDF-Format:

=> Checkliste 360 Gr. 6 m.V. DN 450-700 (360 700)

=> Checkliste Absperrblase für 360 Gr. 6 m.V.

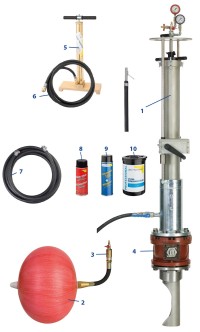

  • Zusammenstellung Einzelblasensetzgerät m. V. DN 450-700
  • Zubehör zum Anbohren und Stopfensetzen für Gerät DN 450-700
  • Transportkästen für Blasensetzgerät DN 450-700

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
