Hausanschluss-Absperrset 3/4” - 2 1/2”

Vergrößerung per Mausklick

Hausanschluss-Absperrset 3/4” - 2 1/2”

Produktbeschreibung:

Mit dem Gerät ist es möglich, eine Hauptabsperreinrichtung (HAE) mit oder ohne T-Stück oder eine komplette Hauseinführung ohne Gasausströmung zu wechseln.

Der Einsatz macht da Sinn, wenn durch einen Bogen nur mit einer flexiblen Blase gearbeitet werden kann, also eine starre Presskolbenstange nicht zum Einsatz kommen kann.

Funktionsbeschreibung:

Über ein vorhandenes Anschlussgewinde an der geschlossenen Hauptabsperreinrichtung wird die Schleuse direkt oder mittels Gewindeadaption aufgeschraubt.
Die vorab in die Schleuse eingezogene HA-Blase wird bis zur gewünschten Sperrposition durch die geöffnete HAE eingeschoben und von aussen mit einer Handpumpe befüllt.
An einem Entlüftungsventil der Schleuse kann der dichte Sitz geprüft werden, bevor Schleuse und HAE über den Füllschlauch der platzierten Blase demontiert werden.
Die Neumontage erfolgt in umgekehrter Reihenfolge.



Download der Gebrauchsanleitung im PDF-Format:
=> BA 353 100

Komponenten

Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen

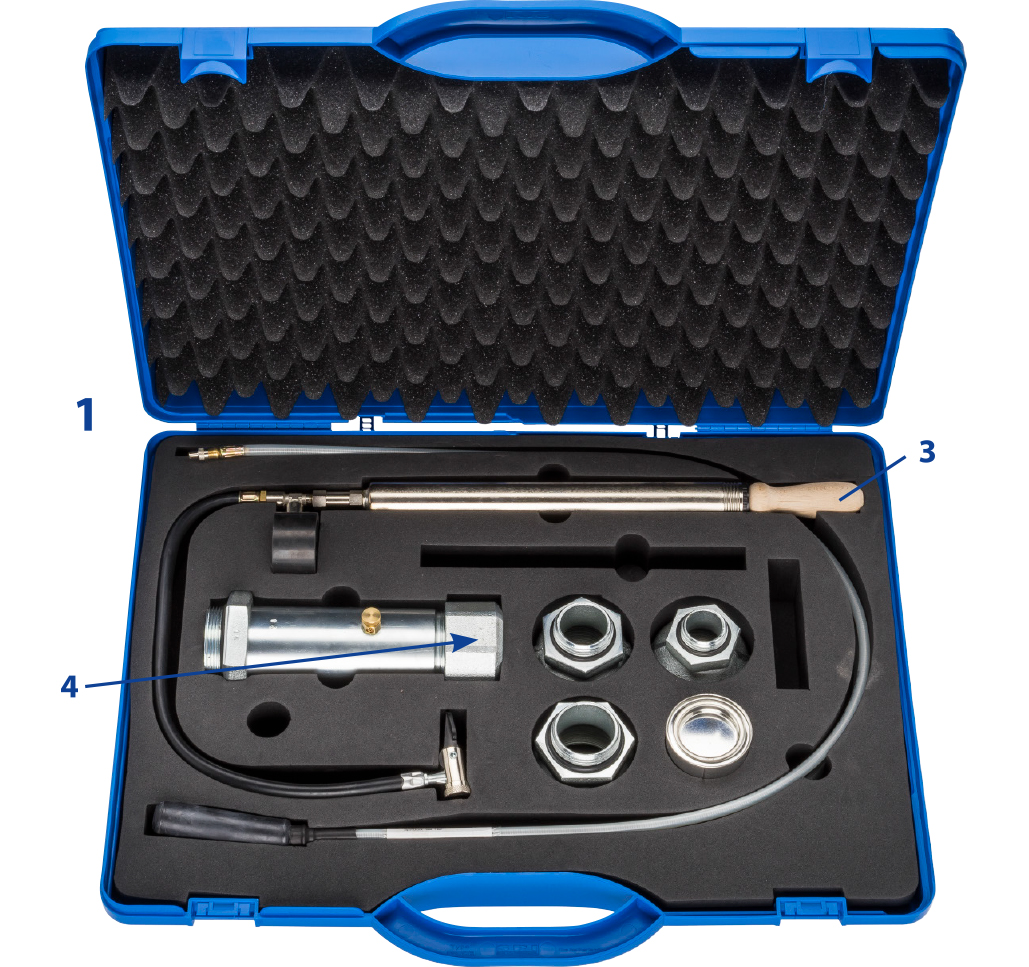

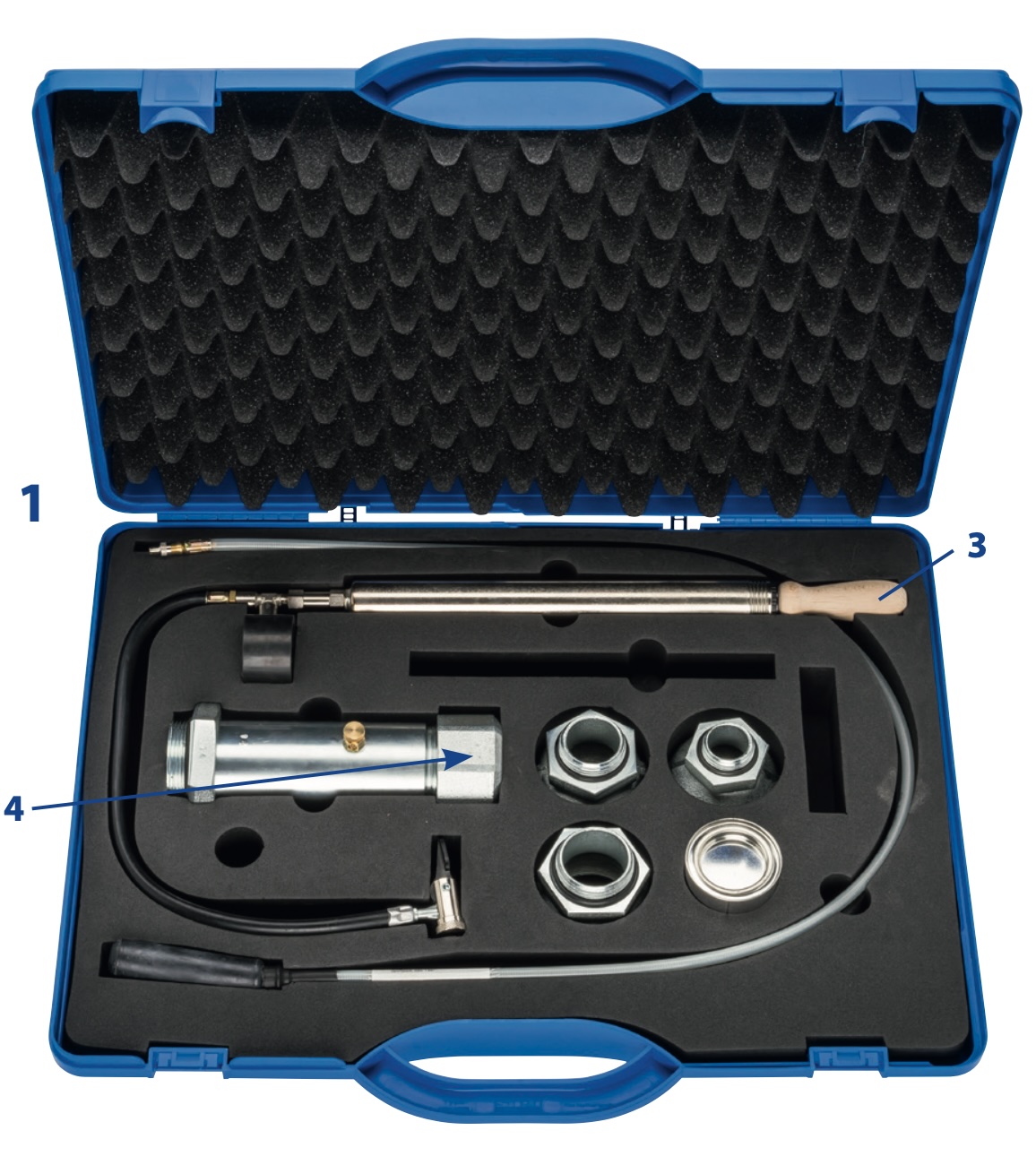

1 353 100 HA-Absperrset 3/4” - 2 1/2” komplett bestehend aus: HA-Absperrblase 3/4” - 1 1/4” , mit Autoventil und 1 m Schlauch Ø 8 mm; HA-Absperrblase 11/2” - 2 1/2”, mit Autoventil und 1 m Schlauch Ø 8 m; Schleuse 2”AG; Reduzierstück 2” IG x 1”AG; Reduzierstück 2” IG x 1 1/4”AG; Reduzierstück 2” IG x 1 1/2”AG; Handpumpe mit Manometer; Tragekoffer

Ersatzteile

Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen

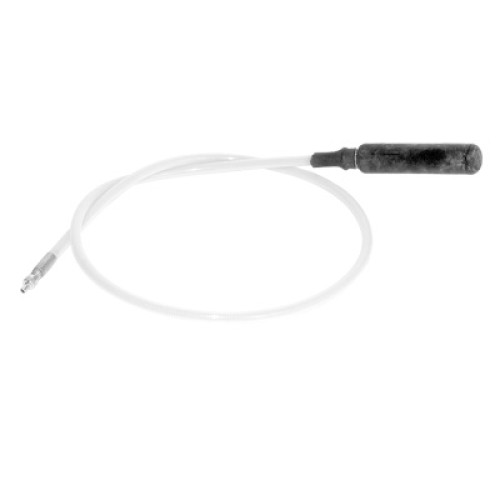

353 005 HA-Absperrblase 3/4” - 1 1/4” , mit Autoventil und 1 m Schlauch Ø8 mm
353 009 HA-Absperrblase 1 1/2” - 2 1/2” , mit Autoventil und 1 m Schlauch Ø8 mm

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
