Erweiterung für das Zweifachblasensetzgerät Typ-VEW Art.-Nr. 370

mit MDS-Blasen von DN 80-250.

Produktbeschreibung:

Zum provisorischen Sperren einer Hausanschlussschelle bzw. Hausanschluss-T-Stückes wird mit dem VEW-Zweifachblasensetzgerät die Hauptleitung beidseits des Hausanschlusses mit einem Gerät gesperrt.

Funktionsbeschreibung:

Hierzu wird neben dem Hausanschluss ein Blasensetzstutzen auf dem Hauptrohr ange- schlossen, um das Blasensetzgerät aufzubauen. Mithilfe der Erweiterungsbauteile wird über das Blasensetzgerät eine MDS-Blase mit längerem Füllschlauch, an dem Hausanschluss vorbei, in die Hauptleitung gesetzt. Zu der entgegengesetzten Seite wird die Standard MDS-Blase gesetzt.
Über den Entspannungsanschluss an dem Blasensetzdom wird der Blasenzwischenraum und der Hausanschluss entspannt.
Der dichte Sitz der Blasen kann so überprüft werden. Abschließend wird der Blasensetzstutzen mit einem Stopfen, wie gewohnt verschlossen.

Hinweis

Gemäß dem neuen Regelwerk der Berufsgenossenschaft DGUV I 203-090 kann dieses Arbeitsverfahren an Hauptleitungen bis zu einem Leistungsdruck von max. 100 mbar angewendet werden, wenn MDS-Blasen eingesetzt werden. Die Dichtheit der Absperrung ist vor dem Trennen zu kontrollieren (max. 30 l/h).

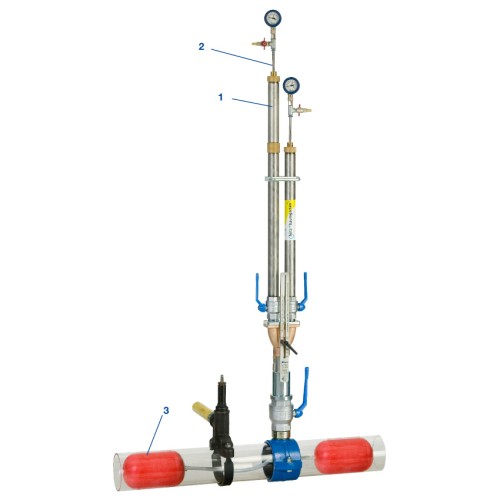

Bild	Beschreibung	Best-Nr.
1	Verlängerungsrohr 1½” aus VA, 1 für Blasenführungsrohr VEW-Gerät	370 820
2	Blasensetzstange ohne Manometer, für VEW-Gerät, 300 mm länger als normal	370 840
3	Absperrblase MDS-N2 Ø 80-120, mit längerem Füllschlauch	370 804
	Absperrblase MDS-N3 Ø 120-170, mit längerem Füllschlauch	370 806
	Absperrblase MDS-N4 Ø 140-215, mit längerem Füllschlauch	370 808
	Absperrblase MDS-N5 Ø 190-270, mit längerem Füllschlauch	370 810
