Schleuse zur Druckmessung

für Art.-Nr. 370 + 360 o. V.

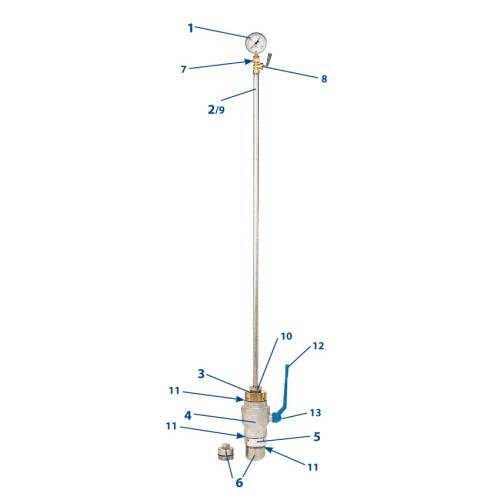

Bild	Beschreibung	Best-Nr.
1	Manometer 0 - 1,6 bar, Ø 80 mm	370 119
2	Verlängerung ½“ Rohr x 1200 mm lang, mit 1¼“ A-Gew. und ½“ Manometerhahn	360 108
3	Adapter 2½“ A-Gew. x 1¼“ I-Gew.	360 019
4	Kugelhahn 2½“	370 110
5	Adapter 2½“ A-Gew. x 2½“ I-Gew.	360 021
6	Muffen, Schellen und Stopfen zum Blasensetzen

Ersatzteile

Bild	Beschreibung	Best-Nr.
7	Dichtung für Manometer	789 120
8	Manometerhahn ½“, lose	781 005
9	Rohr ½“, lose	360 109
10	Red.-Stück 1¼“ A-Gew x ½“ I-Gew.	781 023
11	O-Ring 70 x 4 mm, bis 80 °C	360 806
12	Handhebel, lose, für Kugelhahn 2½“	370 535
13	Schraube für Handhebel, lose, für Kugelhahn 2½“	370 522
