Rohrleitungs-Prüf-pumpen HP 300 / HP 500

Art.-Nr. 787 + 788

Vergrößerung per Mausklick

Rohrleitungs-Prüfpumpen HP 300 bis 60 bar / - - - HP 500 bis 100 bar (200 bar)
Art.-Nr. 787 + 788

.

Download der Gebrauchsanleitung (incl. Ersatzteilliste) im PDF-Format:

=> BA 787 001

=> BA 788 001

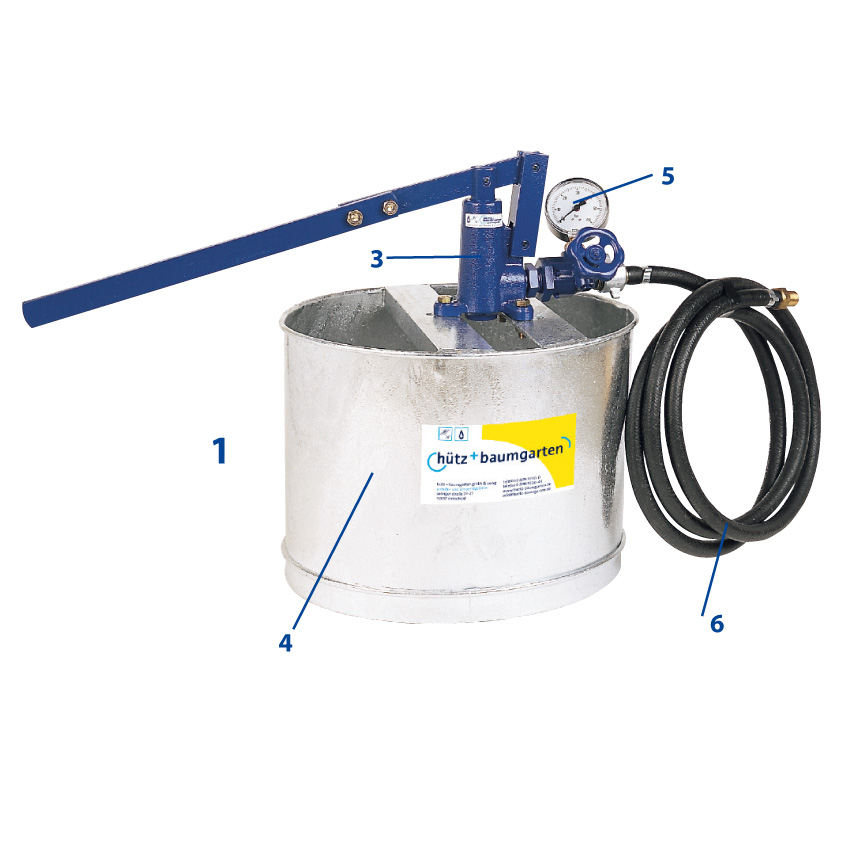

Komponenten
Art.-Nr. 787 + 788

Art.-Nr. 787 + 788

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 787 001 Rohrleitungs-Prüfpumpe HP 300 bis 60 bar, komplett mit Kolben Ø 30 mm, 24 cm³ je Hub, mit Schlauch 3 m, Behälter und Manometer 0 - 60 bar

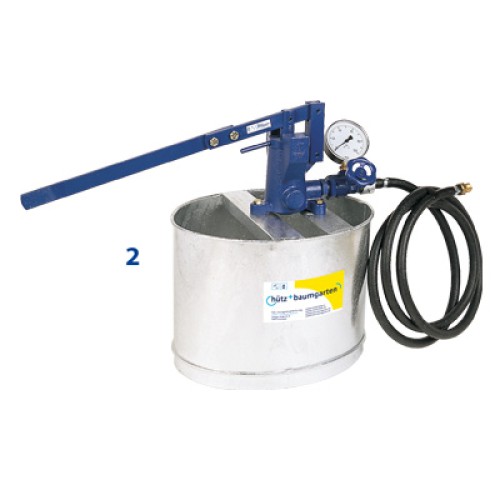

2 788 001 Rohrleitungs-Prüfpumpe HP 500 bis 100 bar, komplett mit Doppelkolben Ø 50 / Ø 16 mm, Kolben groß 75 cm³ je Hub, mit Schlauch 3 m, Manometer 0 - 100 bar und Behälter

Ersatzteile
Art.-Nr. 787 + 788

Art.-Nr. 787 + 788
Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
3 787 000 Prüfpumpe HP 300 bis 60 bar, lose
788 000 Prüfpumpe HP 500 bis 200 bar, lose
4 788 010 Ovaler, verzinkter Behälter 430 x 310 x 330 mm zu HP 300 und HP 500, lose
5 787 016 Manometer 0-16 bar, Ø 80 mm, mit G 1/2" A-Gew.
787 025 Manometer 0-25 bar, Ø 80 mm, mit G 1/2" A-Gew.
787 020 Manometer 0 - 60 bar, Ø 80 mm, G 1/2“ A-Gew.
788 020 Manometer 0 - 100 bar, Ø 100 mm, G 1/2“ A-Gew.
788 021 Manometer 0 - 250 bar, Ø 100 mm, G 1/2“ A-Gew
6 788 030 Druckschlauch 1/2“ bis 100 bar, 3 m lang, mit Überwurfmutter G 1“ bzw. am Schlauchende G 1/2“ A-Gew.
6 788 040 Druckschlauch 1/2“ bis 100 bar, 5 m lang, mit Überwurfmutter G 1“ bzw. am Schlauchende G 1/2“ A-Gew.
6 788 050 Hochdruckschlauch DN 5 bis 1000 bar, 3 m lang beiderseits G 3/8“ A-Gew.
o.Abb. 787 090 Dichtsatz zu HP 300
o.Abb. 788 090 Dichtsatz zu HP 500

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
