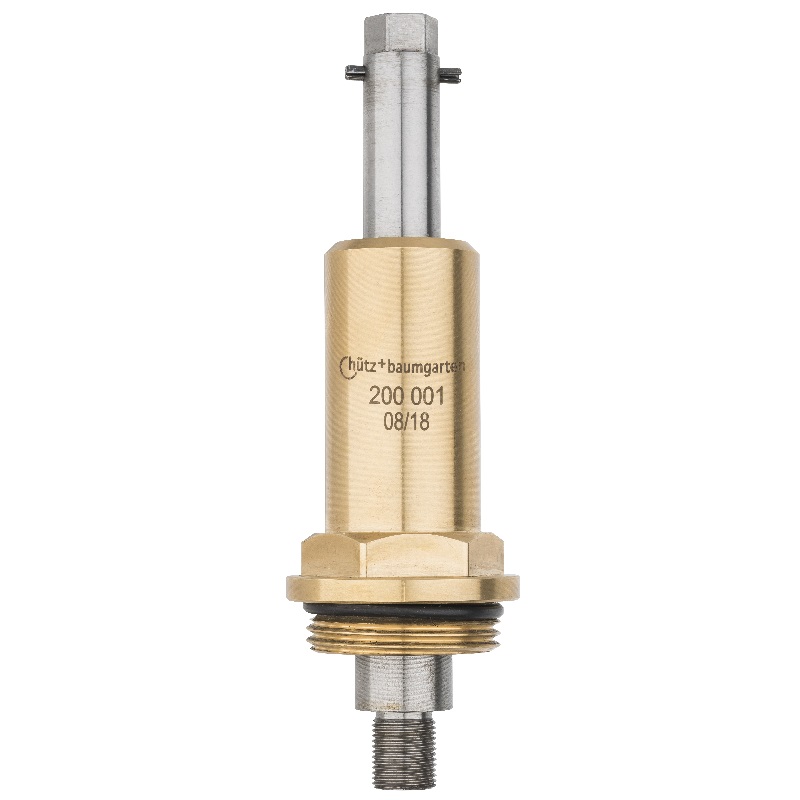

Anbohrständer für PVC und PE "Typ Schmieding" mit Zwangsvorschub

Art.-Nr. 200

Vergrößerung per Mausklick

Anbohrständer für PVC und PE "Typ Schmieding" mit Zwangsvorschub für Gas- und Wasserleitungen
Art.-Nr. 200

Nur für PE und PVC-Rohrleitungen

  • zum direkten Einschrauben in die Schmieding-Z-Schelle (M50 x 3 - LH)
  • einschl. Dichtungen bis 80 °C
  • für Anbohrungen DN 40 (Ø36 mm)
  • mit Vorschubstange Ø 20 mm und 17 mm A-Sechskant
  • max. Arbeitsdruck = 16 bar Wasser und 5 bar Erdgas
  • nur für Handantrieb



Produktbeschreibung:

Der Anbohrständer "Typ Schmieding" dient zum Anbohren von PVC- und PVC-Rohrleitungen über die Schmieding-Z-Schelle.



Funktionsbeschreibung:

Die Befestigung des Anbohrständers erfolgt durch Aufschrauben des Gehäuses (Aussengewinde M 50 x x3 - LH (Linksgewinde)) direkt in die Schmieding-Z-Schelle, ohne Aufschraubstück.
Durch drehen der Vorschubstange über den Stangen-Sechskant erfolgt die Drehung des Fräsers und ein Zwangsvorschub von 0,75 mm je Umdrehung.
Das Zurückfahren des Fräsers nach der Anbohrung erfolgt ebenfalls ausschließlich durch das Zurückdrehen der Vorschubstange, bis zum möglichen Schliessen der Z-Schelle.



Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 200 001

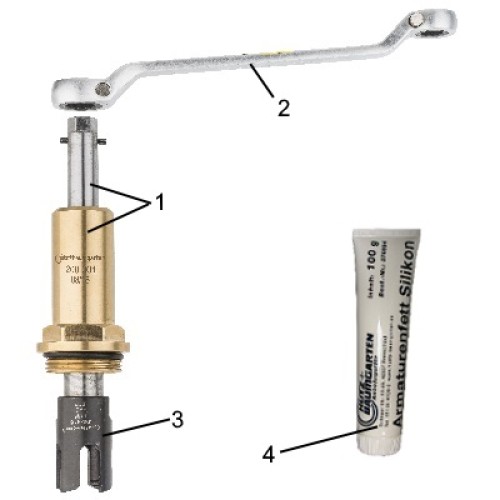

Komponenten
Art.-Nr. 200

Art.-Nr. 200

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 200 001 Anbohrständer für PVC und PE, Typ Schmieding
2 741 003 Gekröpfte Ringschlüssel mit Ratsche SW 13 x 17
3 295 416 Lochfräser 1 1/2" (Ø36 mm), Rp 3/8“ I-Gew., 60 mm lang, bis DN 300er Hauptrohr
4 370 994 Armaturenfett Silikon,Tube 100g

Ersatzteile
Art.-Nr. 200

Art.-Nr. 200

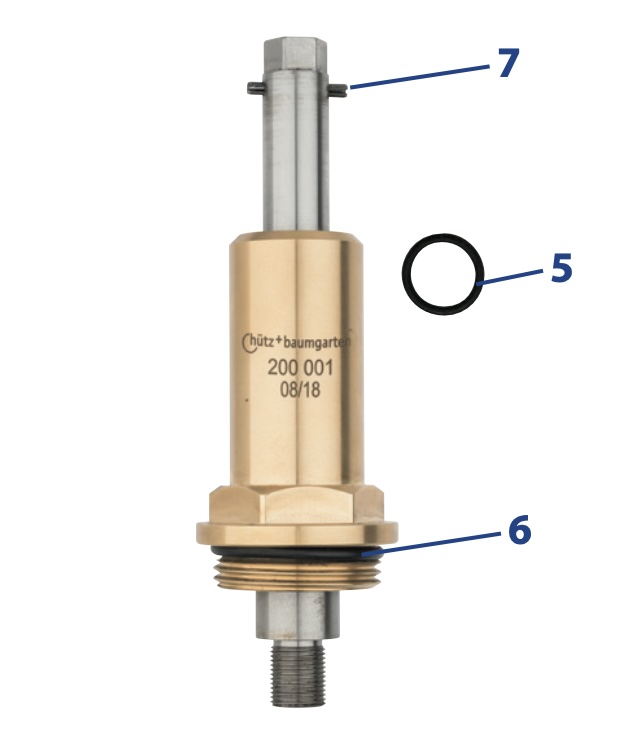

Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 300 960 O-Ring 19,2 x 3 bis 80 °C 2 x erforderlich (innenliegend)
2 360 804 O-Ring 40 x 4, bis 80 °C
3 283 615 Schwerspannstift

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
