Aufschraubstück ohne Spülhahn für Eckventil-UNION-System

  • EWE VA (Gr. 25*, 32, 40)
  • Schmieding (Gr. 25, 32)
  • vonRoll (AWP) (Gr. 32)
  • Keulahütte (Gr. 25, 32)
  • Fomm (Gr. 25, 32)
  • Voigt (Gr. 32)

Achtung:
Bei EWE Gr. 40 ist
das Anschlussgewinde G 1 ½ “-LH,
Bohrungs-Ø max. bleibt 36 mm

Hierfür benötigt:
Aufschraubstück Gr. 32, Best.-Nr. 282 315 (max. Bohr.Ø 36 mm)
Hilfsventil bleibt Gr. 40, Best.-Nr. 283 506

* Wegen der Bauform des Eckventils Gr. 25, wird ein längerer Bohrer bzw. Fräser benötigt.
Stahl/Guss = 407 524
PE/PVC = 295 424

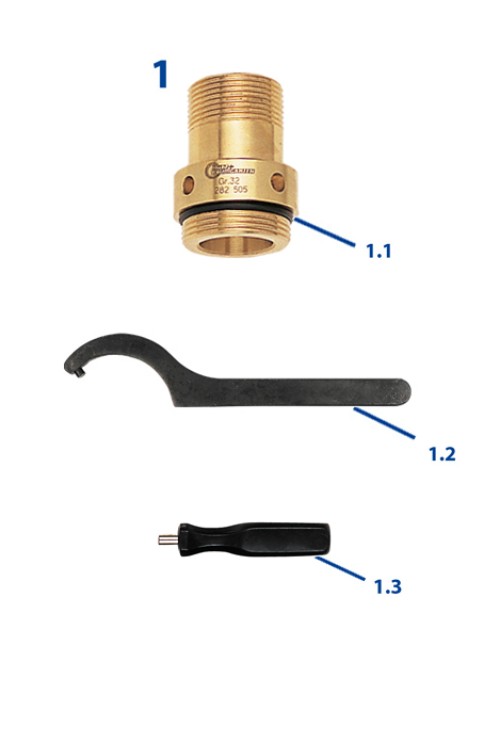

Bild Beschreibung Best-Nr. Anzahl
1 Aufschraubstück
Größe 25 mit Gew.: G 1¼“ - LH Bohrungs-Ø max. 25 mm 282 504
Größe 32 mit Gew.: G 1½“ - LH Bohrungs-Ø max. 32 mm 282 505
Größe 40 mit Gew.: G 2“ - LH Bohrungs-Ø max. 36 mm 282 506

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
1.1 1.1 O-Ring bis 80 °C, für Größe 25 282 514
O-Ring bis 80 °C, für Größe 32 282 515
O-Ring bis 80 °C, für Größe 40 282 516
1.2 Hakenschlüssel 52-55, mit Zapfen für Größe 25 und 32 260 164
  Hakenschlüssel 68-75, mit Zapfen für Größe 40 260 160
1.3 Drehgriff mit Dorn Ø 8 mm für alle Größen 080 994
