Hilfsventil mit Spülmöglichkeit für Eckventil-UNION-System

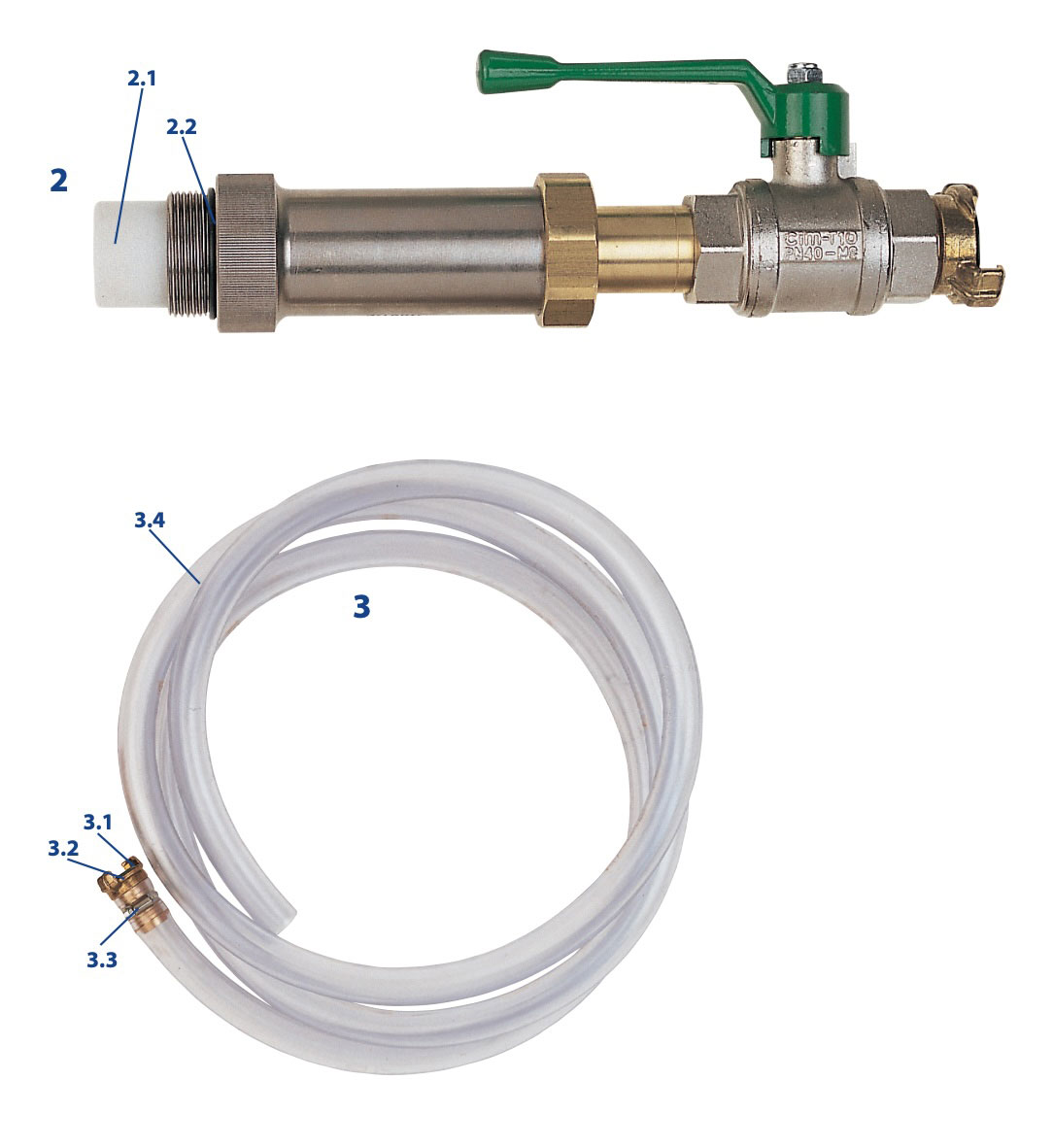

Bild Beschreibung Best-Nr. Anzahl
2 Hilfsventil Größe 25 mit Gew.: G 1¼ 283 504
Hilfsventil Größe 32 mit Gew.: G 1½“ 283 505
Hilfsventil Größe 40 mit Gew.: G 2“ 283 506
3 Schlauch komplett 282 610
Kann bei Bedarf bestellt werden!

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
2.1

Ersatzhülse für Größe 25, AØ 33,35 mm*

283 514

Ersatzhülse für Größe 32, AØ 40,35 mm*

283 515

Ersatzhülse für Größe 40, AØ 48,65 mm*

283 516
2.2 O-Ring bis 80 °C, für Hilfsventil-Größe 25 360 803
O-Ring bis 80 °C, für Hilfsventil-Größe 32 282 515
O-Ring bis 80 °C, für Hilfsventil-Größe 40 282 516
Dichtungssatz für Hilfsventil-Größe 25 283 517
Dichtungssatz für Hilfsventil-Größe 32 283 518
Dichtungssatz für Hilfsventil-Größe 40 283 519
3.1 Schlauchkupplung 282 608
3.2 Dichtung für Schnellkupplung 282 612
3.3 Schlauchschelle 370 234
3.4 Schlauch, lose, per Meter 282 611
* Der Austausch der Ersatzhülse ist nicht ganz einfach, daher raten wir das Hilfsventil zur Reparatur zu uns zu schicken.
