Aufschraubstück mit Spülhahn, für Erhard-Drehschieber-Anbohrschelle und Voigt-Ventilanbohrschelle SST-DAV

für Erhard-Drehschieber-Anbohrschelle

mit Anschlussgewinde Rp 1½“ oder
mit Anschlussgewinde Plasson TR 63 x 5

für Voigt-Ventilanbohrschelle SST-DAV

mit Anschlussgewinde Rp 1½“ oder
mit Anschlussgewinde Plasson TR 63 x 5

Aufschraubstücke 1½“ auch für folgende Anbohrarmaturen /-schellen geeignet


Hilfsventil nicht nötig

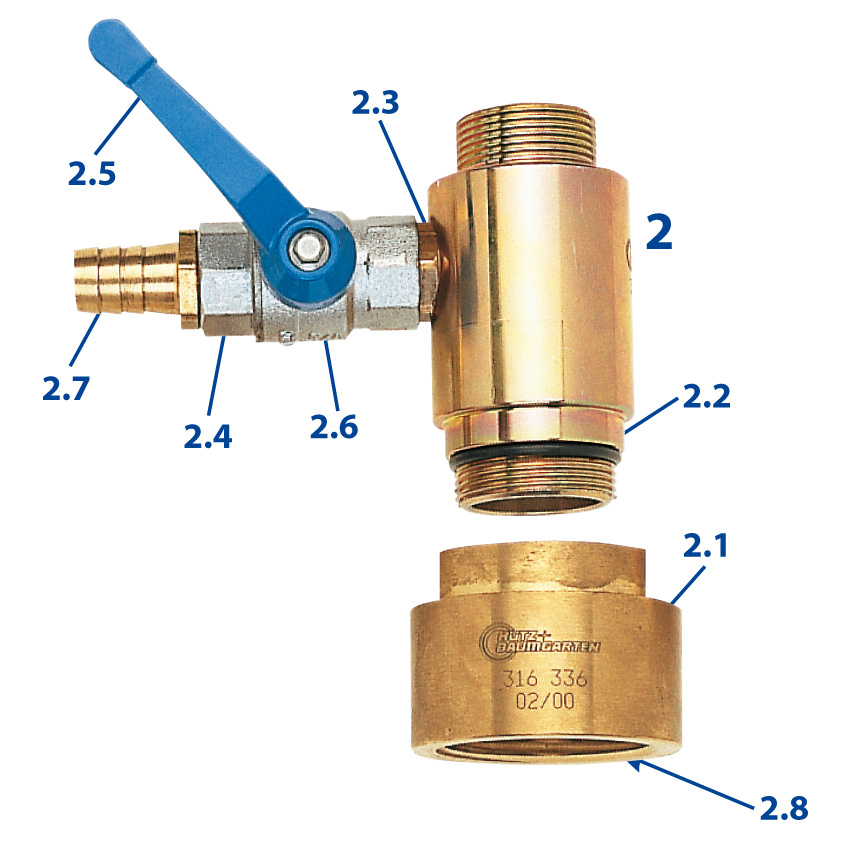

Bild Beschreibung Best-Nr. Anzahl
2

Aufschraubstück G 1½“ A-Gew.
max. BohrungsØ 38 mm

316 316
2.1 Adapter f. Plassonanschluss TR 63 x 5 IG x Rp 1½“ IG 316 336
wird zusätzlich bei Anschlussgewinde Plasson benötigt!
Schlauch per Meter 370 236
gewünschte Länge bei Bestellung bitte angeben!

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
2.2 O-Ring bis 80 °C 360 804
2.3 Doppelnippel G ¾“ 370 231
2.4 Kugelhahn Rp ¾“ I.I. 370 230
2.5 Handhebel 370 504
2.6 Schraube für Handhebel 370 505
2.7 Schlauchtülle 316 318
2.8 Flachdichtung 316 337
