Aufschraubstück mit Spülhahn für Schmieding-Ventil-Anbohrschieber

für Schmieding-Ventil- Anbohrschieber VA OIA

in Eckform DN 25 – DN 32 – DN 40

für vonRoll (AWP)

nur in DN 32 (Größe 32/40)


Bild Beschreibung Best-Nr. Anzahl
1 Aufschraubstück
Größe 25/32 Gew.: G 1¼“ - LH Bohrungs-Ø max. 25 mm 282 314
Größe 32/40 Gew.: G 1½“ - LH Bohrungs-Ø max. 32 mm 282 315
Größe 40/50 Gew.: G 1¾“ - LH Bohrungs-Ø max. 37 mm 282 316
Schlauch per Meter 370 236
gewünschte Länge bei Bestellung bitte angeben!

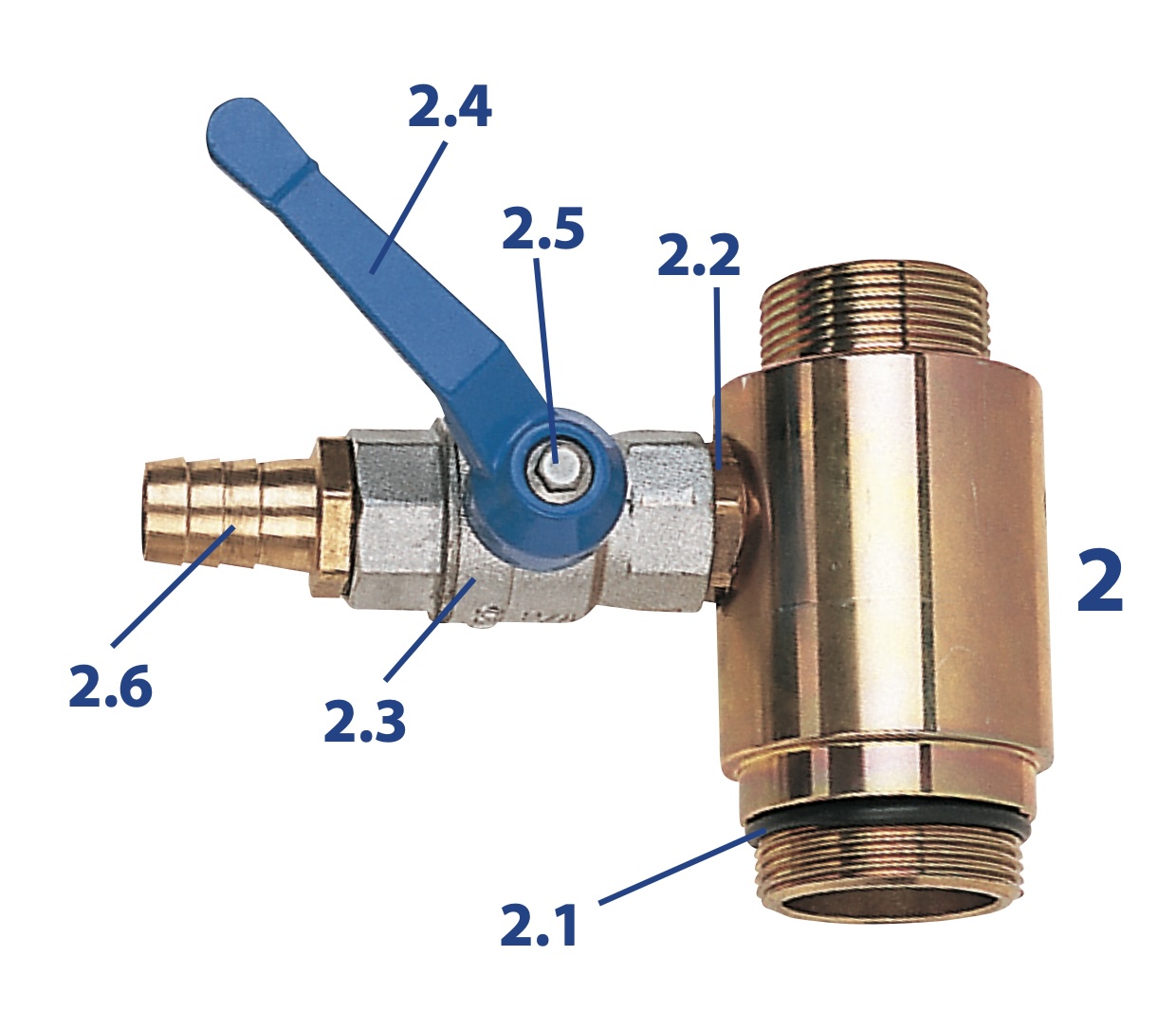

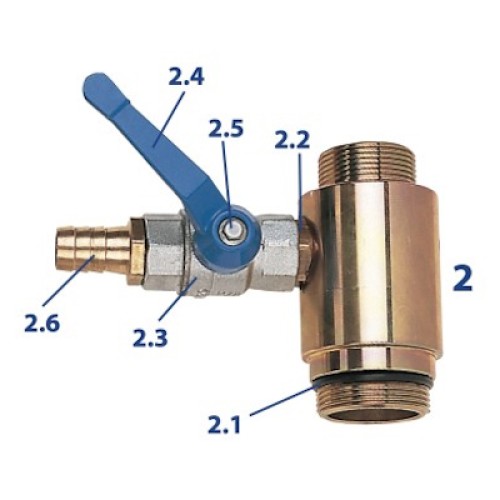

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
2.1 O-Ring bis 80 °C, für Größe 25/32 360 803

O-Ring bis 80 °C, für Größe 32/40

360 804
O-Ring bis 80 °C, für Größe 40/50 282 516
2.2 Doppelnippel G 1“ x G ¾“ 370 232
2.3 Kugelhahn Rp ¾“ I.I. 370 230
2.4 Handhebel 370 504
2.5 Schraube für Handhebel 370 505
2.6 Schlauchtülle 316 318
