Aufschraubstück ohne Spülhahn für Schmieding-Ventil-Anbohrschieber

282 505 400x400

für Schmieding-Ventil- Anbohrschieber VA OIA

in Eckform DN 25 – DN 32 – DN 40

für vonRoll (AWP)

nur in DN 32 (Größe 32/40)


Bild Beschreibung Best-Nr. Anzahl
1

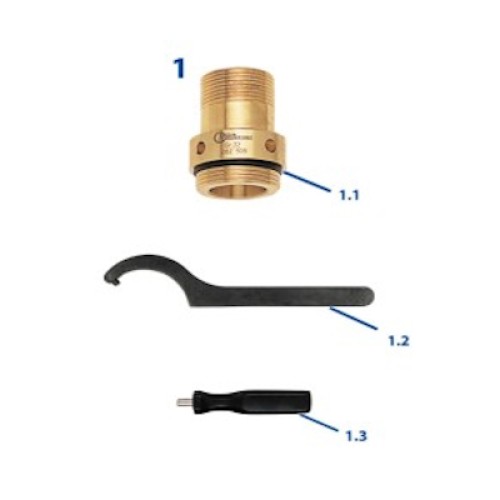

Aufschraubstück ohne Spülhahn

Größe 25/32 mit Gew.: G 1¼“ - LH,
max. BohrungsØ 25 mm

 282 504

Größe 32/40 mit Gew.: G 1½“ - LH,
max. BohrungsØ 32 mm

 282 505

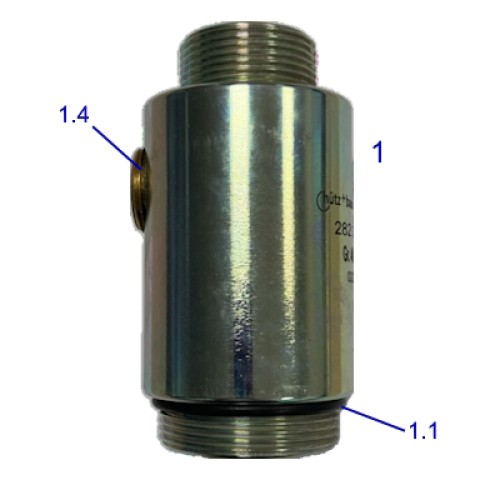

Größe 40/50 mit Gew.: G 1¾“ - LH,
max. BohrungsØ 37 mm

 282 306
Anfrageliste anzeigen →

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
1.1

O-Ring bis 80 °C, für Größe 25/32

 282 514
O-Ring bis 80 °C, für Größe 32/40 282 515
O-Ring bis 80 °C, für Größe 40/50 282 516
1.2

Hakenschlüssel 52-55 mm mit Zapfen,
für Größe 25/32 und 32/40

 260 164
1.3 Drehgriff mit Dorn Ø 8 mm 080 994
1.4

Verschlußschraube R¾", ohne Bund
(nur für 282 306 Größe 40/50)

 282 309
Anfrageliste anzeigen →
