Aufschraubstück mit Spülhahn für Schmieding VK Anbohrarmatur

Achtung!
Bohrstange muss mindestens 600 mm lang sein
(bei Perfekt 4 = 720 mm)

Aufschraubstücke 1½“ auch für folgende Anbohrarmaturen /-schellen geeignet


Hilfsventil nicht nötig

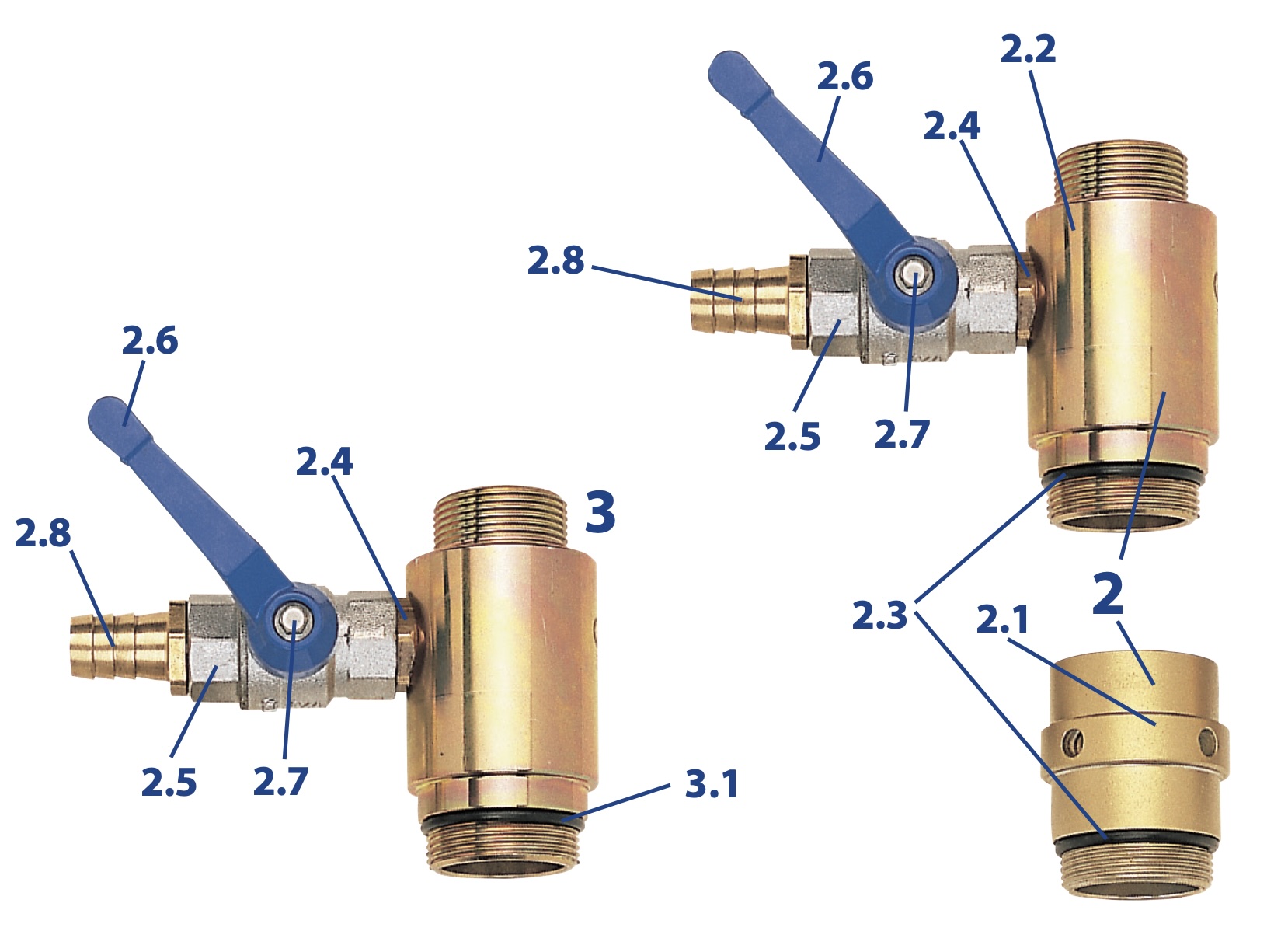

Bild Beschreibung Best-Nr. Anzahl
2

Aufschraubstück mit Verlängerung, komplett
mit G 1½“ A-Gew.
max. BohrungsØ 36 mm

316 346
3

Aufschraubstück, komplett
mit G 2“ A-Gew.
max. BohrungsØ 36 mm

316 320
Schlauch per Meter 370 236
gewünschte Länge bei Bestellung bitte angeben!

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
2.1 Verlängerung 1½“ IA 316 317
2.2 Doppelnippel G 1¼“ x G 1½“ 316 316
2.3 O-Ring bis 80 °C für G 1½“ A.Gew. 360 804
2.4 Doppelnippel G ¾“ 370 231
2.5 Kugelhahn Rp ¾“ I.I. 370 230
2.6 Handhebel 370 504
2.7 Schraube für Handhebel 370 505
2.8 Schlauchtülle 316 318
3.1 O-Ring bis 80 °C für G 2“ A.Gew. 360 805
