„Kunststoff-Zwerg“ Anbohrgerät mit Zwangsvorschub

Art.-Nr. 200

Vergrößerung per Mausklick

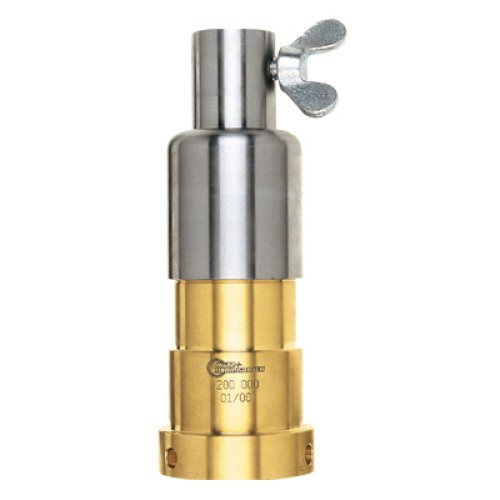

„Kunststoff-Zwerg“ Anbohrgerät mit Zwangsvorschub für Gas- und Wasserleitungen
Art.-Nr. 200

Nur für PE/PVC/AZ

  • zum Aufschrauben mit Rp 1 1/4“ I-Gew.
  • einschl. Dichtungen bis 80 °C
  • für Bohrungen 1“ – 2“
  • für Bohrstangen mit Einsenkung, Ø 18 mm und 13 mm A-VK.
  • max. Arbeitsdruck = 10 bar
  • nur für Handantrieb



Produktbeschreibung:

Der „Kunststoff-Zwerg“ dient zum Anbohren von Kunststoff-Rohrleitungen bis zu einer Bohrdimension DN 50.



Funktionsbeschreibung:

Die Befestigung des „Kunststoff-Zwerg“ erfolgt durch Aufschrauben des G 1 1⁄4“ Innengewindes auf der Geräteunterseite. Die Bohrstange wird über die
Flügelschraube in der Fixierbohrung geklemmt. Bei geklemmter Bohrstange wird über den Bohrstangenvierkant die Drehbewegung der Bohrstange erzeugt und ein Zwangsvorschub mit 1 mm je Umdrehung gegeben.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 200 000

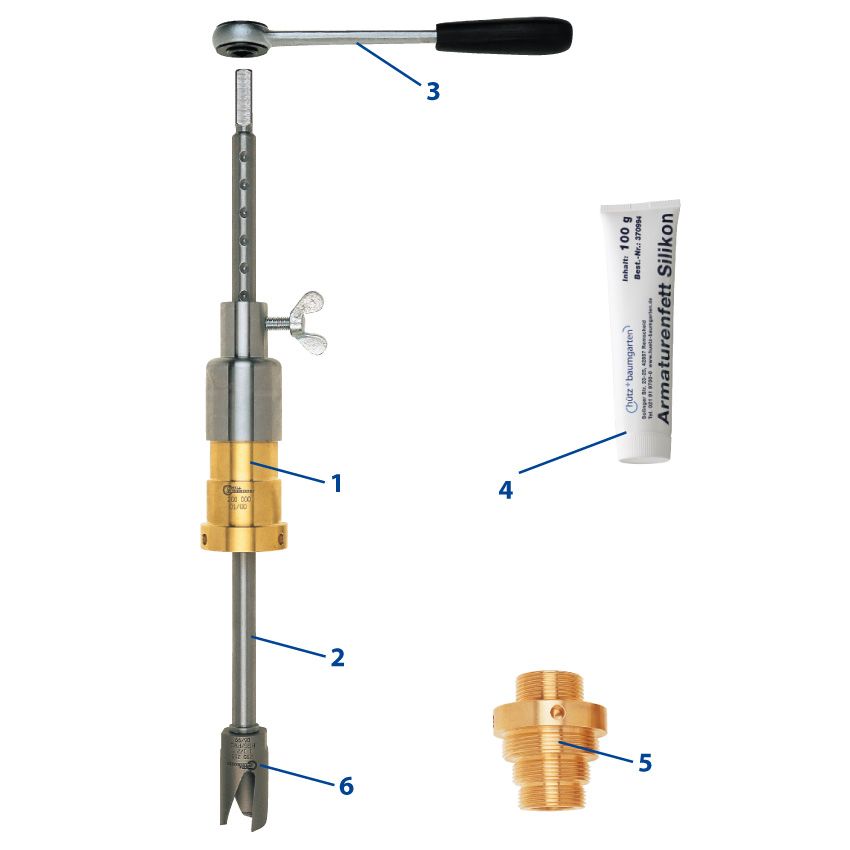

Komponenten
Art.-Nr. 200

Art.-Nr. 200

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 200 000 „Kunststoff-Zwerg“ ohne Bohrstange einschl. 1 x Drehgriff
2 202 750 Bohrstange Ø18 mm, 13 mm A-Vk, 500 mm lang, mit G 3/8“ A.-Gew. und M6 I.-Gew. für Zentrierbohrer
3 203 520 Anbohrknarre 13 mm I-Vierkant, 250 mm Hebelarm
4 370 994 Armaturenfett Silikon,Tube 100g
5 Aufschraubstücke und Hilfsventile
6 Schneidwerkzeuge

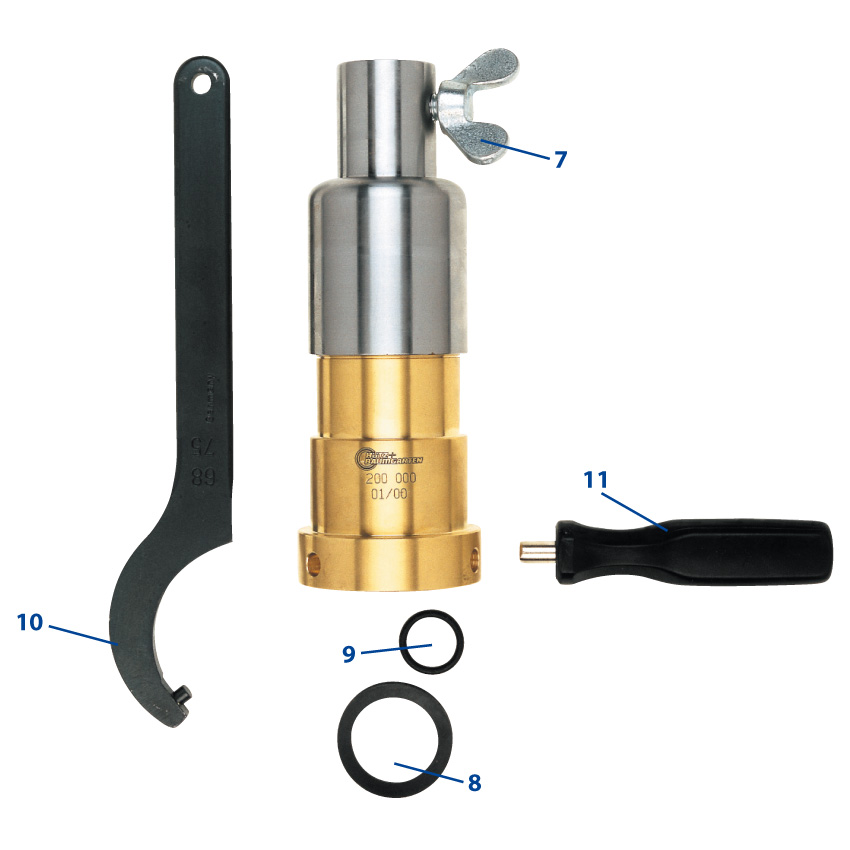

Ersatzteile
Art.-Nr. 200

Art.-Nr. 200
Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
7 080 931 Flügelschraube M10 x 25

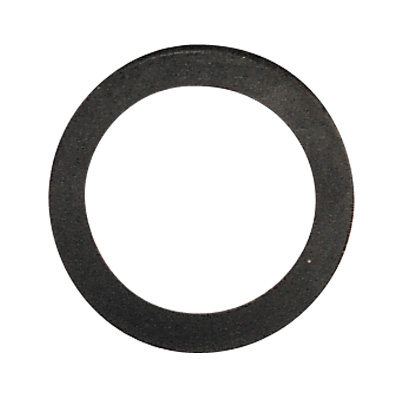

8 080 911 Dichtring bis 80 °C

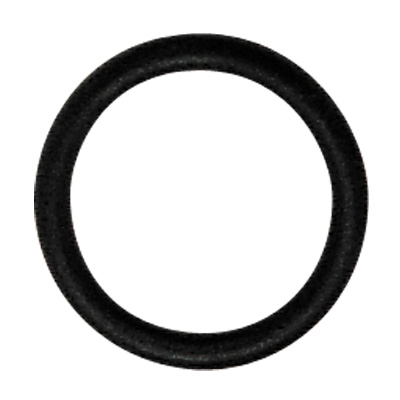

9 200 912 O-Ring bis 80 °C 2 x erforderlich
10 260 160 Hakenschlüssel 68 - 75, mit Zapfen

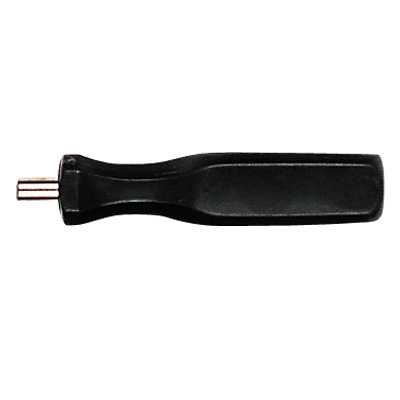

11 080 994 Drehgriff mit Dorn Ø 8 mm

Zubehör
Art.-Nr. 200

Art.-Nr. 200
Zubehör

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen

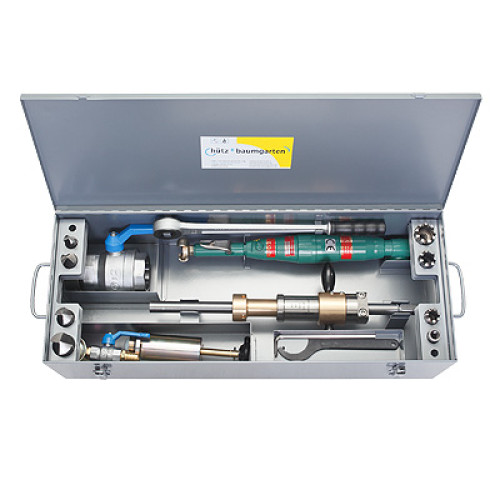

12 086 003 Transportkasten aus Stahlblech für Anbohrständer, Knarre, Fräser bzw. Bohrer, versch. Adapter und Druckluftmotor (ohne Inhalt); Maße: 830 x 335 x 210 mm (max. Bohrstangenlänge 780 mm) Abbildung ähnlich.

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
