PE-Abdrück- und Prüfvorrichtung

Zum dichten und kraftschlüssigen Verschließen von glatten PE-Rohrenden von Da 40 bis Da 225.

Die Prüfarmatur ermöglicht die Befüllung über eine C-Storz-Kupplung, den Anschluss einer Prüfpumpe und einem Druckmeßgerät (protokollierend).
Manometer mit unterschiedlichen Druckmessbereichen können leicht gewechselt werden.

Download:

Gebrauchsanleitung


Bild Beschreibung Best-Nr. Anzahl

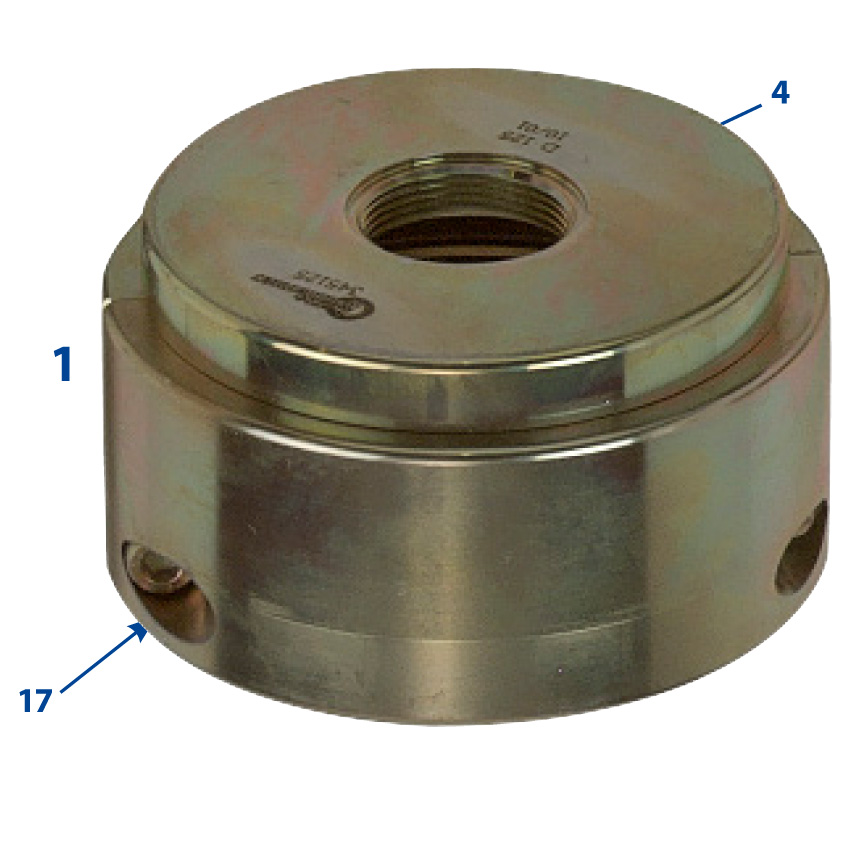

1 Spannaufnahme Ø 40 mm 345 040

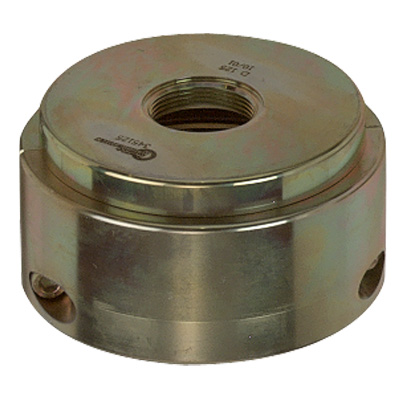

  Spannaufnahme Ø 50 mm 345 062
Spannaufnahme Ø 63 mm 345 063
Spannaufnahme Ø 90 mm 345 090
Spannaufnahme Ø 110 mm 345 110
Spannaufnahme Ø 125 mm 345 125
Spannaufnahme Ø 160 mm 345 160
Spannaufnahme Ø 225 mm 345 225

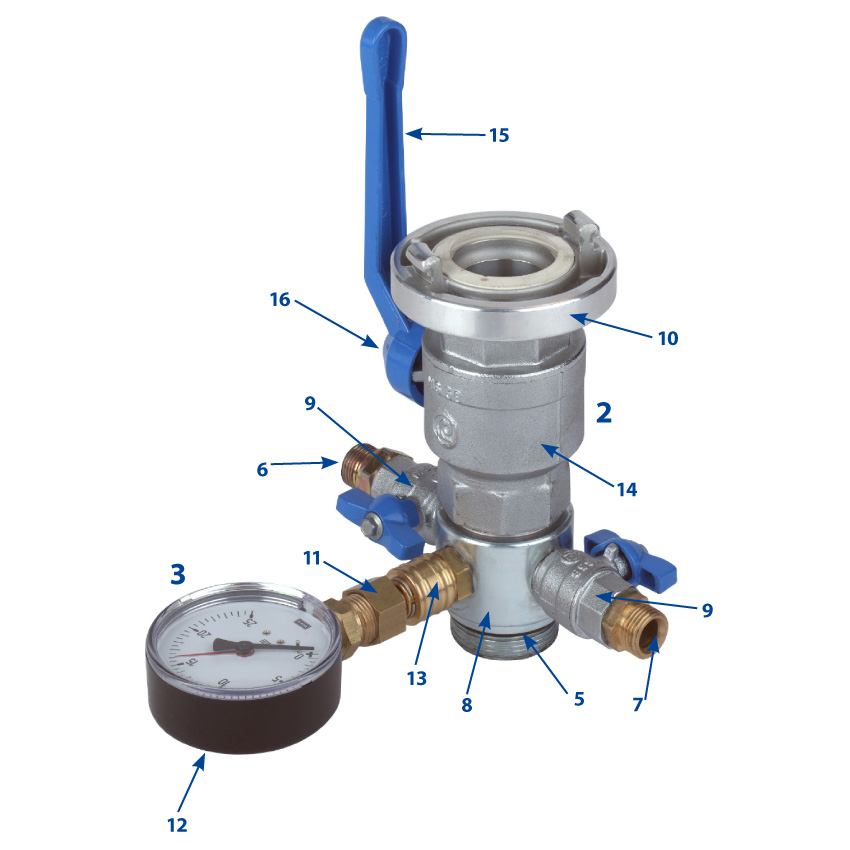

2 Prüfarmatur 1½“ (ohne Manometer) 345 316
3 Manometer mit Einstecknippel
0 - 10 bar 345 510
0 - 16 bar 345 516
0 - 25 bar 345 525

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
4

O-Ring, für Spannaufnahme Ø 40 mm

360 804

O-Ring, für Spannaufnahme Ø 50 mm

950 218

O-Ring, für Spannaufnahme Ø 63 mm

345 806

O-Ring, für Spannaufnahme Ø 90 mm

345 809

O-Ring, für Spannaufnahme Ø 110 mm

345 810

O-Ring, für Spannaufnahme Ø 125 mm

345 825

O-Ring, für Spannaufnahme Ø 160 mm

345 860

O-Ring, für Spannaufnahme Ø 225 mm

345 925
alle O-Ringe bis 80 °C (Bild 4) sind 2 x erforderlich
5 O-Ring 40 x 4 mm, bis 80 °C 360 804
6 MS-Doppelnippel ½“, flach dichtend 345 231
7 MS-Doppelnippel ½“, konisch dichtend 270 231
8 Aufschraubstück 1½“, lose 345 315
9 Kugelhahn ½“ AG x IG 345 320
10 Storz-C-Kupplung 1½“ AG 345 325
11 Einstecknippel ½“ IG 345 326
12 Manometer
0 - 10 bar 345 410
0 - 16 bar 787 016
0 - 25 bar 787 025
13 Schnellkupplung ½“ A-Gew. 350 952
14 Kugelhahn 1½“ 370 121
15 Handhebel, lose 370 521
16 Schraube für Handhebel, lose 370 522
17 Spannschraube M 10 260 013
