PE-Anbohrsystem

für PE-Stutzen Da 32 und Da 40,
Erdgas- und Wasser-Anbohrungen bis 10 bar Druck.
(Anbohrungen unter Druck nur durch eine Absperrarmatur,
Abbildung zeigt den Aufbau einer drucklosen Anbohrung.)

Achtung!

  • Bei Anbohrungen unter Druck muss der Durchlass der Absperrarmatur min. 1 mm größer sein, als der größte StanzfräserØ (SchneidenØ oder BundØ).
  • Die Bohstange hat hinter dem Aussengewinde G ⅜“ einen Bund mit Ø21 mm.
  • Anbohrung Da 32 nur drucklos.

Bild Beschreibung Best-Nr. Anzahl
1 Kunststoff-Zwerg ohne Bohrstange 200 000
2 Aufschraubstück, 1½“ mit Spülhahn 316 316
3 Spannaufnahme, Ø 32 mm, mit G 1¼“ A.-Gew. 345 032
4 Spannaufnahme, Ø 40 mm, mit G 1½“ I.-Gew. 345 040
5 Anbohrknarre 13 mm I-VK 203 520
6 Bohrstange 500 mm lang, mit G ⅜“ A.-Gew. 202 750
Bohrstange 740 mm lang, mit G ⅜“ A.-Gew. 202 740
7 Stanzfräser Ø 20 mm aus HSS, Rp ⅜“ I.-Gew. 295 613
Stanzfräser 1“ - Ø 24 mm aus HSS, Rp ⅜“ I.-Gew. (Achtung: BundØ ist 26 mm bei 1“ Stanzfräser!) 295 614
8 Ausstoßgerät für Stanzfräser Rp. ⅜“ 295 600
9 Armaturenfett Silikon, Tube 100 g 370 994
Anfrageliste anzeigen →

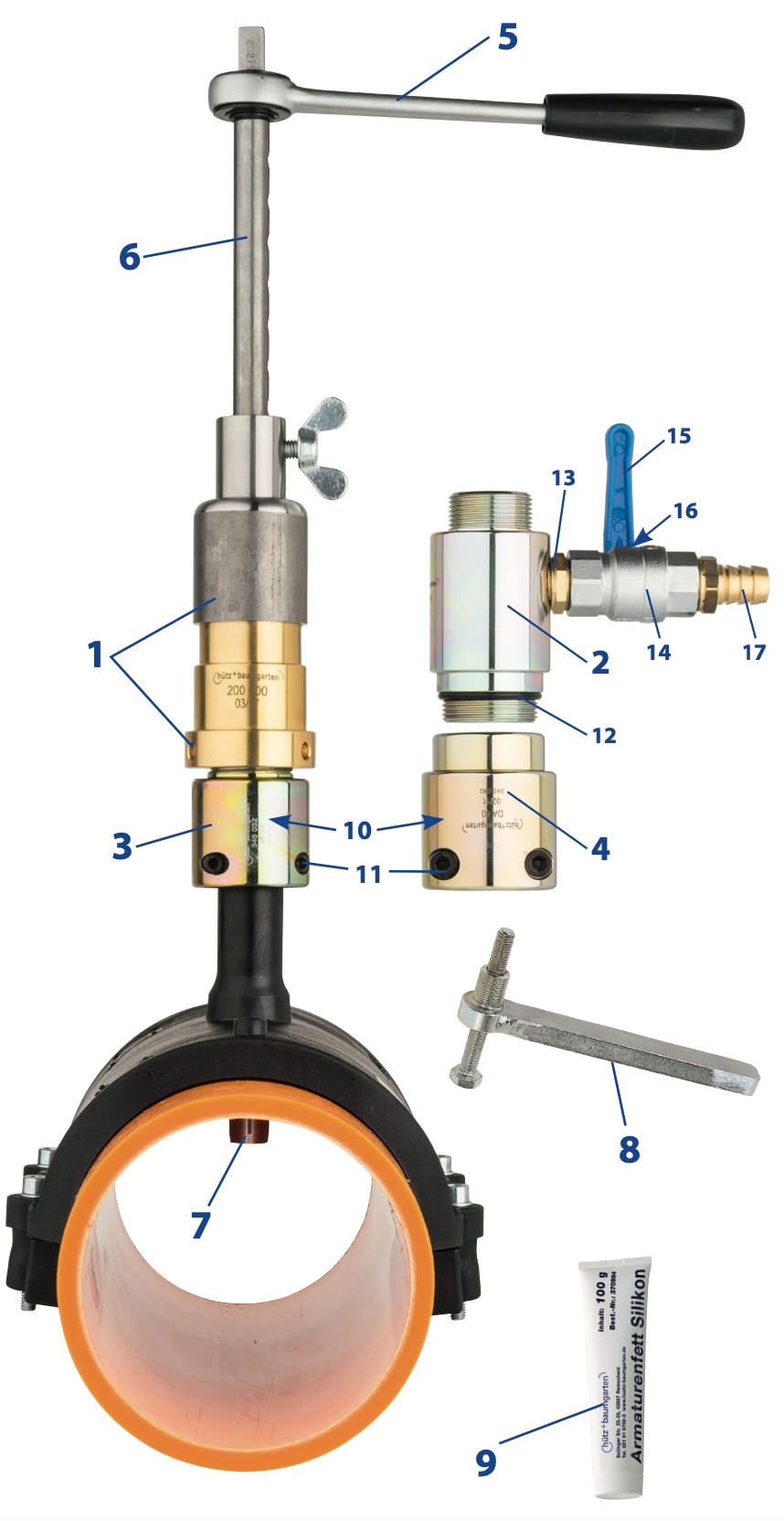

PEAnbohrsystemUebersicht v2

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
10 O-Ring bis 80 °C, für Spannaufnahme Ø 32 mm 345 802
O-Ring bis 80 °C, für Spannaufnahme Ø 40 mm 345 803

alle O-Ringe (Bild 10) sind 2 x erforderlich
11 Spannschraube M6, für Spannaufnahme Ø 32 mm 345 025
Spannschraube M10, für Spannaufnahme Ø 40 mm 260 013

alle Spannschrauben (Bild 11) sind 2 x erforderlich
12 O-Ring 40 x 4 mm, bis 80 °C 360 804
13 Doppelnippel G ¾“ 370 231
14 Kugelhahn Rp. ¾“ I.I. 370 230
15 Handhebel 370 504
16 Schraube für Handhebel 370 505
17 Schlauchtülle 316 318
Anfrageliste anzeigen →
