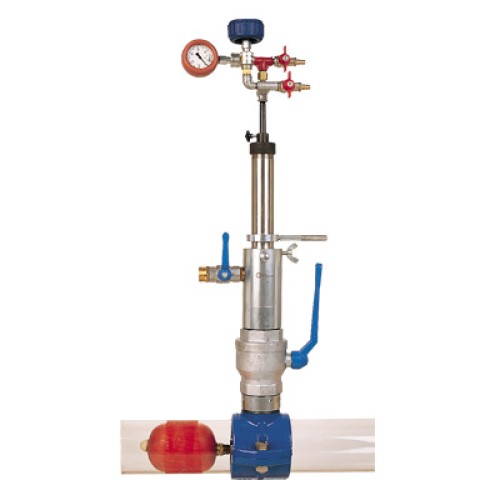

Einzelblasensetzgerät DN 80 - 200,
mit und ohne Vordruckmessung
Art.-Nr. 360, Größe 1
- mit Stoffblasen in Rugbyform
- für Sperrungen DN 80 bis DN 200
- bei Sperrdrücken bis 500 mbar
(Dimensionsabhängig), siehe Blasendrucktabelle für Stoffblasen - oder mit MDS-Blasen
- für Sperrungen DN 80 bis DN 200
- bei Sperrdrücken bis 1 bar
auch für Fernheiz-Leitungen (auf Anfrage)
Produktbeschreibung:
Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 80 - 200.
Funktionsbeschreibung:
Nach Verschweißen einer Aufschweißmuffe
oder Montage einer Blasensetzschelle auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingebracht und die Blase durch das Gerät in die Rohrleitung eingeschoben.
Die Blase wird über das Gestänge befüllt.
Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.
Download:
Gebrauchsanleitung 360 101 und 360 102 Gr.1 DN 80-200 ohne und mit Vordr.
Checklisten:
Checkliste 360 Gr. 1 o.V. DN 80-200 (360 101)
Checkliste Absperrblasen zu 360 Gr. 1 o. V. DN 80-200Checkliste Absperrblasen zu 360 Gr. 1 m. V. DN 80-200
