Schleusensperrvorrichtung Gas-Hausanschlussleitungen 1'' - 2 1/2''

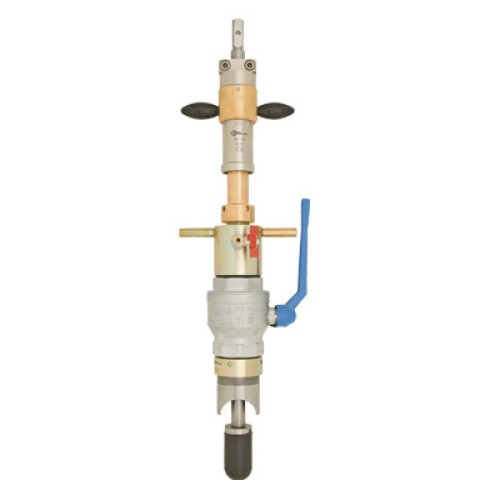

Schleusensperrvorrichtung

Art.-Nr.: 351

Zum Anbohren und Sperren von Gas-Hausanschlussleitungen
1“ - 2 1/2“, max. 4 bar Sperrdruck



Produktbeschreibung:

Die Schleusensperrvorrichtung dient zum Anbohren und Sperren von Stahl-Gasleitungen DN 25 bis DN 65 (1“ bis 2 1/2“), sowie von PE-Rohrleitungen Da 63.



Funktionsbeschreibung:

Nach Aufschweißen der System spezifischen Aufschweißmuffe auf die Stahl-Gasleitung (1“ - 2 1/2“), wird auf das Außengewinde der Muffe eine Schleuse montiert. Durch diese Schleuse wird unter Gasdruck und ohne Gasaustritt, die Rohrleitung angebohrt, die Späne aus der Leitung entfernt und der Gummi-Absperrkolben im Rohr verpreßt, um die Leitung vorübergehend zu sperren. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe eingeschraubt und die Schleuse demontiert.

PE-Rohrleitungen Da 63 können ebenfalls mittels +GF+ -Schelle gesperrt werden.





Download der Gebrauchsanleitung (incl. Ersatzteilliste) im PDF-Format: => Art.-Nr. 351 Schleusensperrvorrichtung

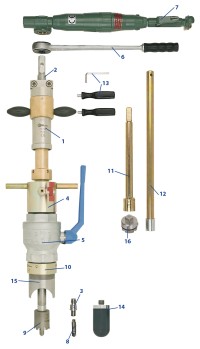

  • Zusammenstellung

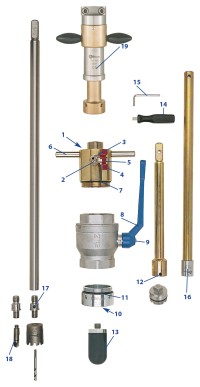

  • Ersatzteile für Schleusensperrvorrichtung
  • Transportkasten

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
