Schleusensperrvorrichtung Art.-Nr. 351

Zum Anbohren und Sperren von
Gas-Hausanschlussleitungen 1“ - 2 ½“

Für den Absperrkolben 2 ½” muss der Anbohrdom 3” (360 200) zusätzlich mit einem weiteren Adapter 3” I-Gew. x 3” A-Gew.
(360 215) verlängert werden!

Bei Sperrung eines PE-Rohres Da 63 mit +GF+ -Schelle wird zusätzlich ein PE-Fräser Ø 50, spanreduziert (Best.-Nr. 295 525), das zugehörige Ausstoßgerät G ⅜" (Best.-Nr.: 295 600) und die Stopfenstange für Stopfen mit 19 mm I-VK (Best.-Nr. 360 225) benötigt.

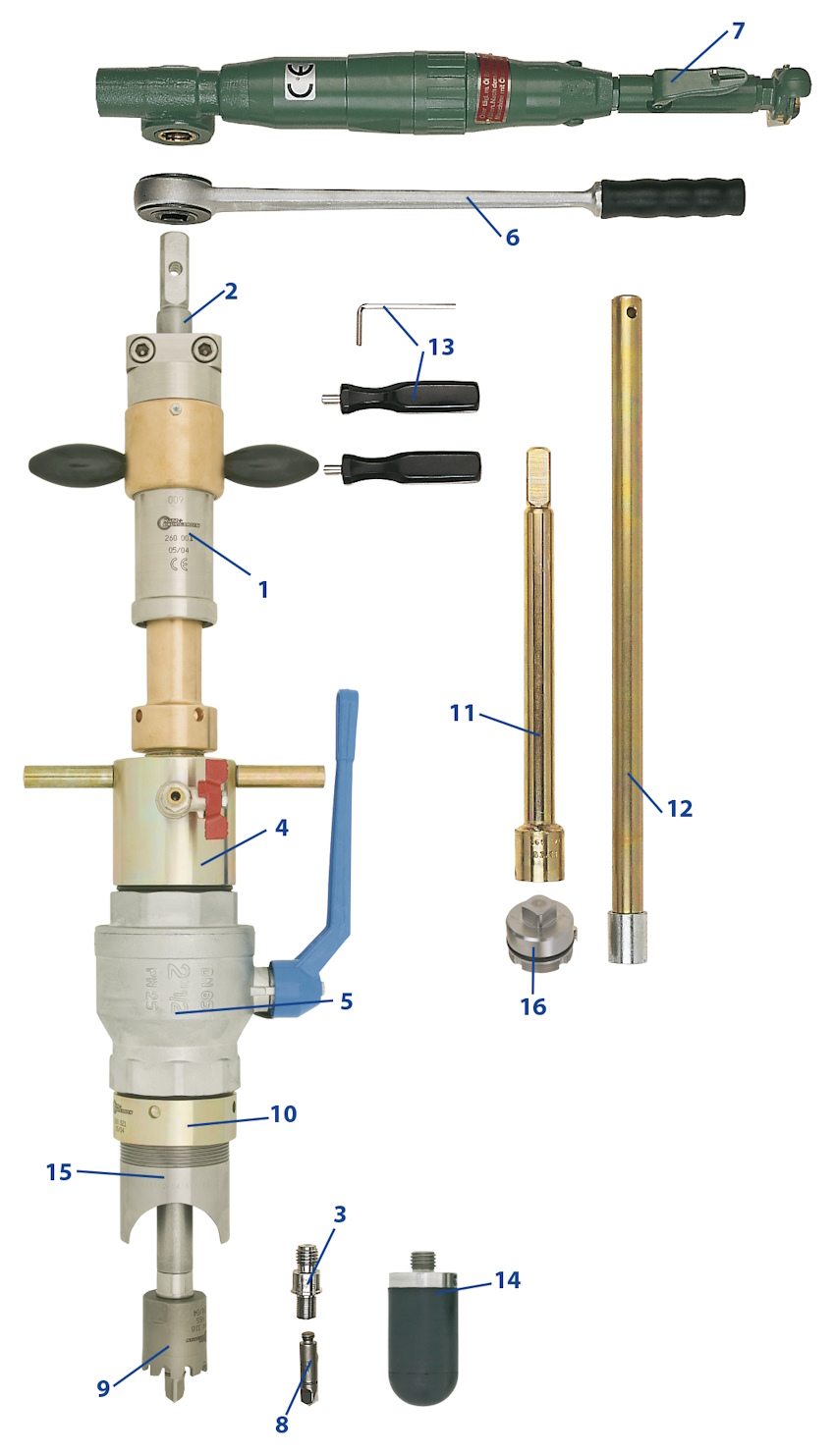

Bild Beschreibung Best-Nr. Anzahl
1 Anbohrständer „Perfekt“-3 260 003
2

Bohrstange 700 mm lang, Ww ¾“ I-Gew.
                                                                                benötigt für 1“ - 2½“

123 003

Bohrstange 720 mm lang, G ⅞“ A-Gew. x Ww ⅝“ I-Gew.
                                                                                        benötigt für 2½“

142 001
3

Doppelnippel, Ww ¾“ A-Gew. x G ⅜“ A-Gew. und Ø 6,4 mm
Bohrung z. Aufnahme d. Zentrierbohrers
                                                                               benötigt für 1“ + 1¼“

409 825


Doppelnippel, Ww ¾“ A-Gew. x G ⅜“ A-Gew. x M 12 I-Gew.
                                                                               benötigt für 1½“ + 2“

409 820
o. Abb.

Gewindezapfen, Ww ⅝“ A-Gew. x M12 I-Gew.
                                                                                        benötigt für 2½“

328 901
4

Anbohrdom 2½“                                                 benötigt für 1“ - 2“

360 000


Anbohrdom 3“                                                         benötigt für 2½“

360 200
5

Kugelhahn 2½“                                                    benötigt für 1“ - 2“

370 110

Kugelhahn 3“                                                            benötigt für 2½“

360 210
6 Knarre 20 mm I-VK 375 561
7 Druckluftmotor Art.-Nr.230N, bis 2½" 230 902


Technische Daten zu 230 902

8

Zentrierbohrer Ø 6,3 mm                           benötigt für 1“ + 1¼“

328 007


Zentrierbohrer aus HSS, M 12 A-Gew.        ben. für 1½“ - 2½“

328 002
9 Fräser, Rp ⅜“ I-Gew.

Ø 25 mm                                                                         benötigt für 1“

394 314

Ø 33 mm                                                                     benötigt für 1¼“

381 115


Ø 40 mm                                                                     benötigt für 1½“

381 116


Ø 50 mm                                                                         benötigt für 2“

381 118

Fräser, Rp ⅞“ I-Gew.

Ø 65 mm                                                                     benötigt für 2½“

317 412
10

Adapter 1½“ I-Gew. x 2½“ A-Gew.                       benötigt für 1“

360 018

Adapter 2“ I-Gew. x 2½“ A-Gew.          benötigt für 1¼“ + 1½"

360 020

Adapter 2½“ I-Gew. x 2½“ A-Gew.                       benötigt für 2“

360 021

Adapter 3“ I-Gew. x 3“ A-Gew. (2x erforderl.)      ben. für 2½“

360 215
11 Stopfenstange,


für 1“ Stopfen, mit 17 mm A-VK                            benötigt für 1“

360 118


für 1½ Stopfen, mit 22 mm A-VK         benötigt für 1¼“ + 1½"

360 123


für 2“ Stopfen, mit 24 mm A-VK                            benötigt für 2“

360 124

für 2½“ Stopfen, mit 30 mm A-VK                    benötigt für 2½“

360 131
12

Magnetstange                                                  benötigt für 1" + 1¼“

326 303


Magnetstange                                              benötigt für 1½“ - 2½"

326 300
13

2 x Drehgriff mit Dorn Ø 8 mm und
Sechskantstiftschlüssel 4 mm                  benötigt für 1" - 2½“

351 029
14

Absperrkolben mit ¾“ A-Gew.                               benötigt für 1“

351 204


Absperrkolben mit ¾“ A-Gew.                           benötigt für 1¼“

351 205


Absperrkolben mit ¾“ A-Gew.                          benötigt für 1½“

351 206


Absperrkolben mit ¾“ A-Gew.                              benötigt für 2“

351 208


Absperrkolben mit ¾“ A-Gew.                          benötigt für 2½“

351 212
15 Aufschweißmuffe ausgedreht für zyl. Schweißstopfen mit O-Ring

1“ I-Gew. x 1½“ A-Gew.                                             benötigt für 1“

949 614

1½“ I-Gew. x 2“ A-Gew.                                         benötigt für 1¼“

949 615

1½“ I-Gew. x 2“ A-Gew.                                         benötigt für 1½“

949 616

2“ I-Gew. x 2½“ A-Gew.                                             benötigt für 2“

949 618

2½“ I-Gew. x 3“ A-Gew.                                         benötigt für 2½“

949 612
Zylindrischer Schweißstopfen, mit O-Ring-Abdichtung
16

G 1“, 17 mm A-VK                                                        benötigt für 1“

950 014


G 1½“, 22 mm A-VK                                   benötigt für 1¼“ + 1½"

950 016


G 2“, 24 mm A-VK                                                        benötigt für 2“

950 018


G 2½“, 30 mm A-VK                                                benötigt für 2½“

950 112
