Einzelblasensetzgerät m. Vordruckmessung DN 80 - 400 (DN 500)

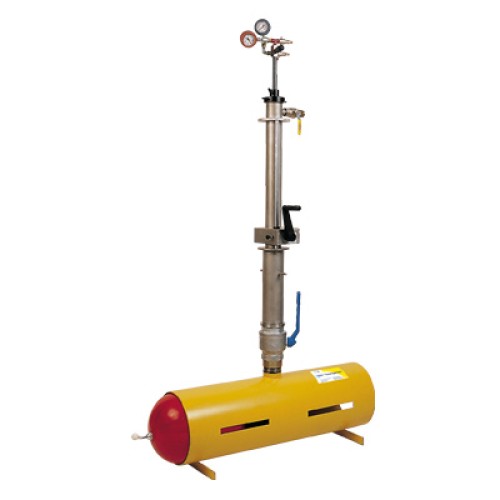

Einzelblasensetzgerät mit Vordruckmessung DN 80 - 400 (DN 500)

mit MDS-Blasen

für Sperrungen DN 80 bis DN 350
bei einem Sperrdruck bis 1 bar

für Sperrungen DN 400
bei einem Sperrdruck bis 0,8 bar


auch für Fernheizleitungen (auf Anfrage)


mit Stoffblase
für Sperrung DN 500
bei einem Sperrdruck bis 50 mbar



Produktbeschreibung:

Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 80 – DN 400 (DN 500).



Funktionsbeschreibung:

Nach Verschweißen einer Aufschweißmuffe oder Montage einer Blasensetzschelle (2 1/2“ AG x 2“ IG bzw. 3“ AG x 2 1/2“ IG) auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingefahren und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt.
Nach Aufheben der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 360 400

Download Checkliste in Formularform im PDF-Format:

=> Checkliste 360 Gr. 4 m.V. DN 80-400 (360 400)
=> Checkliste Absperrblase für 360 Gr. 4 m.V.

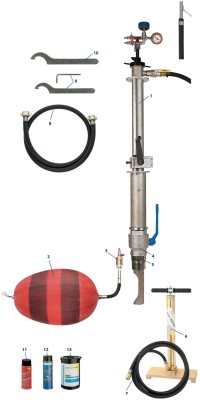

  • Zusammenstellung Einzelblasensetzgerät m. V. DN 80-400 (DN 500)

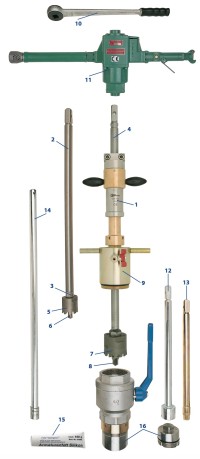

  • Zubehör zum Anbohren und Stopfensetzen für Gerät DN 80-400 (DN500)

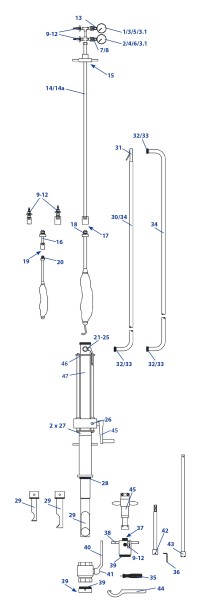

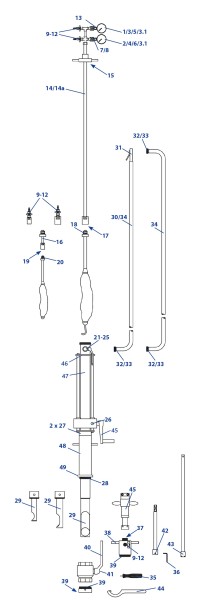

  • Ersatzteile für Einzelblasensetzgerät Größe 4 und Zubehör
  • Transportkästen für Blasensetzgerät DN 80-400 (DN 500)
