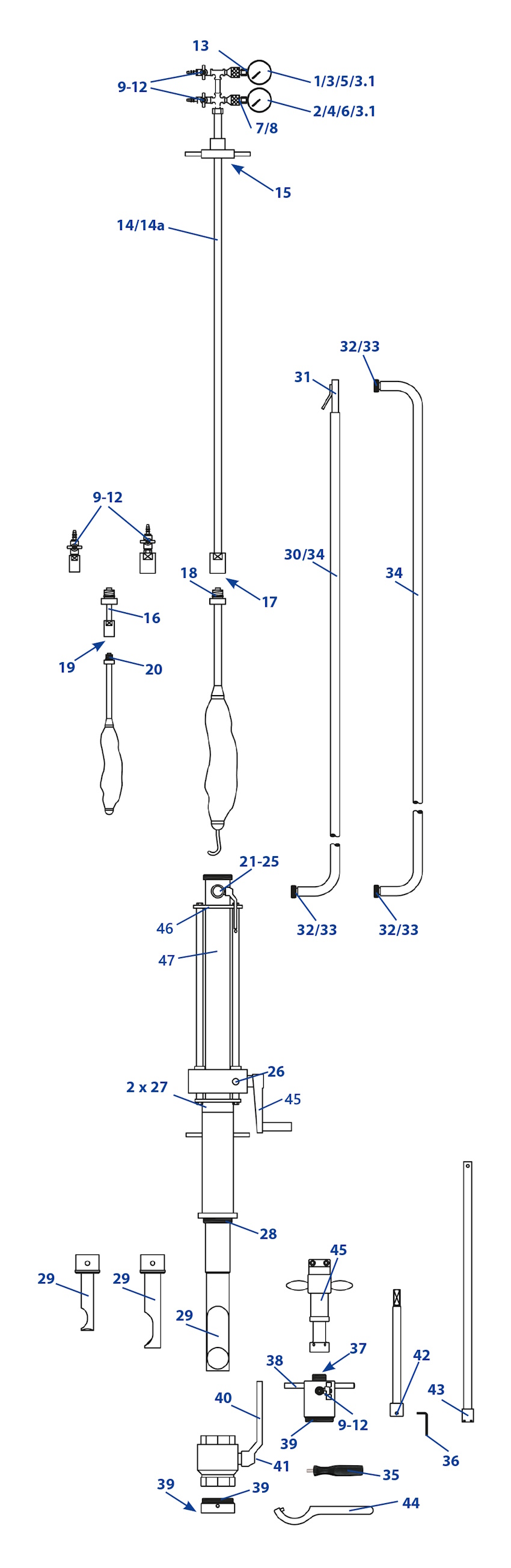

1
|
Manometer für Blasendruck, komplett |
370 118 |
|
|
2
|
Manometer für Vordruckmessung 0 – 1 bar, komplett |
360 829 |
|
|
3
|
Manometer für Blasendruck, lose |
360 826 |
|
|
3.1
|
Scheibe, lose zu Blasendruck- und Vordruckmanometer |
781 129 |
|
|
4
|
Manometer für Vordruckmessung 0 – 1 bar, lose |
781 120 |
|
|
5
|
Manometerschutzkappe (blau), lose |
781 118 |
|
|
6
|
Manometerschutzkappe (rot), lose |
781 009 |
|
|
7
|
Schnellverschlusskupplung, Vaterteil, Rp ¼“ I-Gew. |
360 825 |
|
|
8
|
Schnellverschlusskupplung, Mutterteil, R ¼“ A-Gew. |
360 824 |
|
|
9
|
Kugelhahn ¼“ A-Gew. mit Schlauchtülle MDS |
781 019 |
|
|
10
|
Schlauchtülle ¼“ MDS, lose |
781 020 |
|
|
11
|
Griff GELB mit Schraube, für Kugelhahn ¼" DVGW-Zertifiziert |
781 026 |
|
|
|
Griff ROT für Kugelhahn ¼“ (alte Ausführung) |
781 016 |
|
|
12
|
Mutter für Kugelhahn ¼“ (für alte Ausführung m. Griff ROT) |
781 017 |
|
|
13
|
Winkel ¼“ I-A-Gew. |
370 116 |
|
|
14
|
Blasensetzstange für Vordruckmessung, komplett |
360 413 |
|
|
14a
|
Blasensetzstange Gr. 4, Rohr lose |
360 433 |
|
|
15
|
Flachdichtung 88 x 68 x 3 mm |
360 418 |
|
|
16
|
Blasenadapter für Blasen-Gr. 1,
mit Vordruck für Setzgeräte Gr. 4 |
360 414 |
|
|
17
|
Flachdichtung 16 x 8 x 2 mm |
360 931 |
|
|
18
|
O-Ring 30 x 3 mm |
360 932 |
|
|
19
|
Flachdichtung 12 x 5,5 x 2 mm |
360 827 |
|
|
20
|
O-Ring 18,72 x 2,62 mm |
360 832 |
|
|
21
|
Kugelhahn 1“, komplett |
360 440 |
|
|
22
|
MS-Red.-Stück |
360 412 |
|
|
23
|
MS-Doppelnippel ¾“ x 1“ |
370 232 |
|
|
24
|
Handhebel, lose, für Kugelhahn 1“ |
360 441 |
|
|
25
|
Schraube für Handhebel, lose, für Kugelhahn 1“ |
370 505 |
|
|
26
|
Arretierbolzen Gr.1 für BSG Gr.4 |
360 443 |
|
|
27
|
O-Ring Ø 74, 63 x 5,33 mm |
360 416 |
|
|
28
|
O-Ring 80 x 6 mm |
360 415 |
|
|
29
|
Blasensetzschuh Ø 38, lose (für DN 80 bis DN 100) |
360 404 |
|
|
|
Blasensetzschuh Ø 48, lose (für DN 125 bis DN 200) |
360 405 |
|
|
|
Blasensetzschuh Ø 70, lose (für DN 250 bis DN 500) |
360 406 |
|
|
|
Blasensetzschuh Ø 55, lose (für DN 200 bis DN 300)
(nicht in Standard-Geräteumfang enthalten) |
360 407 |
|
|
30
|
Entgasungsschlauch ¾“, komplett |
370 136 |
|
|
31
|
Abfackelrohr mit Haken |
370 238 |
|
|
32
|
Schlauchschelle ¾“ |
370 234 |
|
|
33
|
Schlauchverschraubung ¾“, komplett |
370 237 |
|
|
34
|
Schlauch ¾“, lose, je Meter |
370 236 |
|
|
35
|
Drehgriff mit Dorn Ø 8 mm |
080 994 |
|
|
36
|
Sechskantstiftschlüssel 4 mm |
370 112 |
|
|
37
|
O-Ring 25 x 4 mm (2 x erforderlich) |
080 912 |
|
|
38
|
Griff für Anbohrdom, lose |
360 107 |
|
|
39
|
O-Ring 82 x 4 mm, für 3“ |
360 906 |
|
|
|
O-Ring 70 x 4 mm, für 2½“ |
360 806 |
|
|
40
|
Handhebel, lose, für Kugelhahn 3“ |
360 211 |
|
|
41
|
Schraube für Handhebel, lose, für Kugelhahn 3“ |
360 212 |
|
|
42
|
Gewindestift M8 x 8 |
360 125 |
|
|
43
|
Magnet, lose |
326 310 |
|
|
44
|
Hakenschlüssel 95-100, mit Zapfen |
370 113 |
|
|
|
Hakenschlüssel 120-130, mit Zapfen für Spannmutter am Gerätedom |
360 411 |
|
|
45
|
Handkurbel, Zylindergriff umlegbar |
360 444 |
|
|
46
|
Blasensetzrohr lose, ohne zweiteiligen Ring |
360 446 |
|
|
47
|
Zweiteiliger Ring lose für Blasensetzrohr |
360 447 |
|
|
o.Abb.
|
Dichtungssatz komplett für 1 Gerät, bestehend aus:
2 x Bild27, 1x Bild28, 1x Bild15 und 1x Bild 17 |
360 490 |
|
|
45
|
Ersatzteile für Anbohrgerät „Perfekt“-3
|
|
o. Abb.
|
Ersatzteile für große Blasenpumpe 781 060
|
