Zweifachblasensetzgerät Typ-VEW DN 80 - 300

Zweifachblasensetzgerät Typ-VEW DN 80-300

Art.-Nr. 370

mit Stoffblasen in Rugbyform
für Sperrungen DN 80 bis DN 300 bei Sperrdrücken bis 500 mbar
(Dimensionsabhängig), siehe Tabelle
=> Blasendrucktabelle für Stoffblasen

oder mit MDS-Blasen
DVGW Reg.-Nr.: DG-4521BQ0279

für Sperrungen DN 80 bis DN 250 bei Sperrdrücken bis 1 bar

auch für Fernheiz-Leitungen (auf Anfrage)



Produktbeschreibung:

Das Zweifachblasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 80 - 300.

Funktionsbeschreibung:

Nach Verschweißen einer Aufschweißmuffe oder  Montage einer Blasensetzschelle (2 1/2“ AG x 2“ IG) auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingebracht und die Blasen durch das Gerät in die Rohrleitung eingeschoben. Die Blasen werden über die Gestänge befüllt. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.

Video "Arbeiten mit dem Zweifach-Blasensetzgerät"
13 Minuten

=> Link zu YouTube

Download der Gebrauchsanleitung im PDF-Format:

=> BA 370 000

Download Checkliste in Formularform im PDF-Format:

=> Checkliste Zweifachblasensetzgerät
=> Checkliste Absperrblasen zum Zweifachblasensetzgerät
  • Zusammenstellung Zweifachblasensetzgerät Typ VEW DN 80-300
  • Zubehör zum Anbohren und Stopfensetzen für Zweifachblasensetzgerät

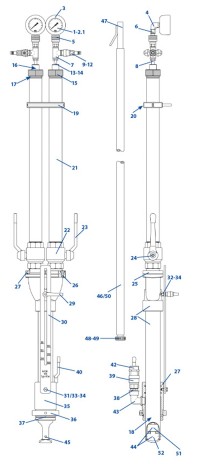

  • Ersatzteile für Zweifachblasensetzgerät
  • Ersatzteile für Zubehör zum Zweifachblasensetzgerät
  • Transportkästen zum Zweifachblasensetzgerät
  • Erweiterung für das Zweifachblasensetzgerät Typ-VEW DN 80 - 250
  • Schleuse zur Druckmessung

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
