Mechanischer Glieder-Rohrabschneider Art.-Nr. 762

  • zum Trennen und Anfasen
    von PE-Rohren Da 160 - 800

  • max. PE-Rohrwandstärke:
    bis DA 355 = 51 mm,
    bis DA 450 = 38 mm,
    bis DA 800 = 25 mm

Funktionsbeschreibung:

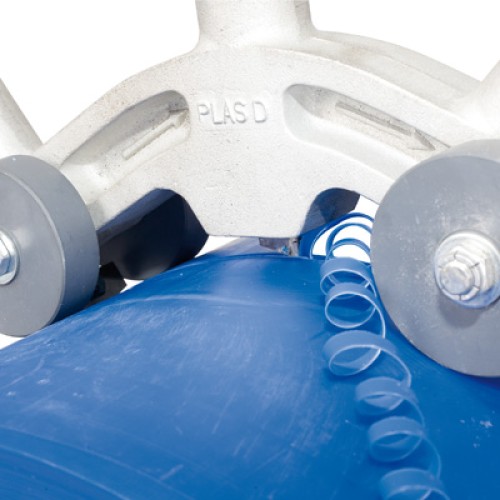

Der Rohrabschneider ist modular aufgebaut und besteht aus verschiedenen Gliedern, die je nach Kombination für unterschiedliche Rohrdurchmesser kombiniert werden können. Die Glieder laufen auf jeweils zwei Zwillings-Kunststoffrädern und mittels aufsteckbarem Rohr, welches an jedem Glied aufgesteckt werden kann, wird der gesamte Rohrabschneider von Hand um das Rohr geführt. Hierfür benötigt man einen Freiraum um das Rohr von nur ca. 20 cm. Verbunden werden die einzelnen Glieder mit Verbindungslaschen die beidseitig doppelt gebohrt sind, um eine Verstellvariabilität für verschiedene Rohrdurchmesser zu ermöglichen. Verbunden werden die Glieder und Verbindungslaschen mittels Bolzen, der einfach gesteckt wird und mittels gefederter Kugel (radial) gesichert ist.

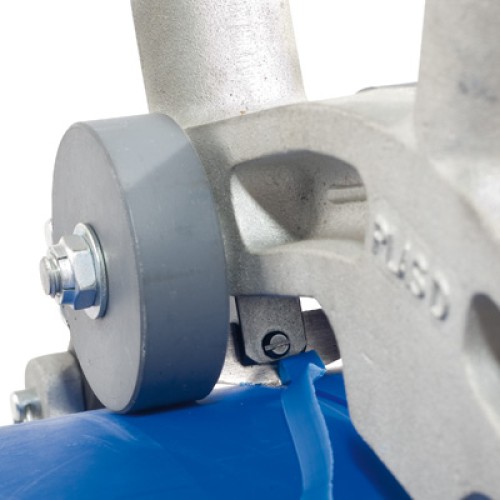

Ein Schälmesser mit 5 mm Schnittbreite kann bis max. 51 mm Rohrwandstärke eingesetzt werden. Zusätzlich ist ein zustellbares Anfasmesser montiert, mit dem beide Schnittenden direkt unter ca. 15° angefast werden können. Beide Zustellungen erfolgen über eine gerändelte Mutter, die auch über das Vorschubrohr zugestellt werden kann.

Downloads:

Gebrauchsanleitung Art.-Nr.: 762


Bild Beschreibung Best-Nr. Anzahl

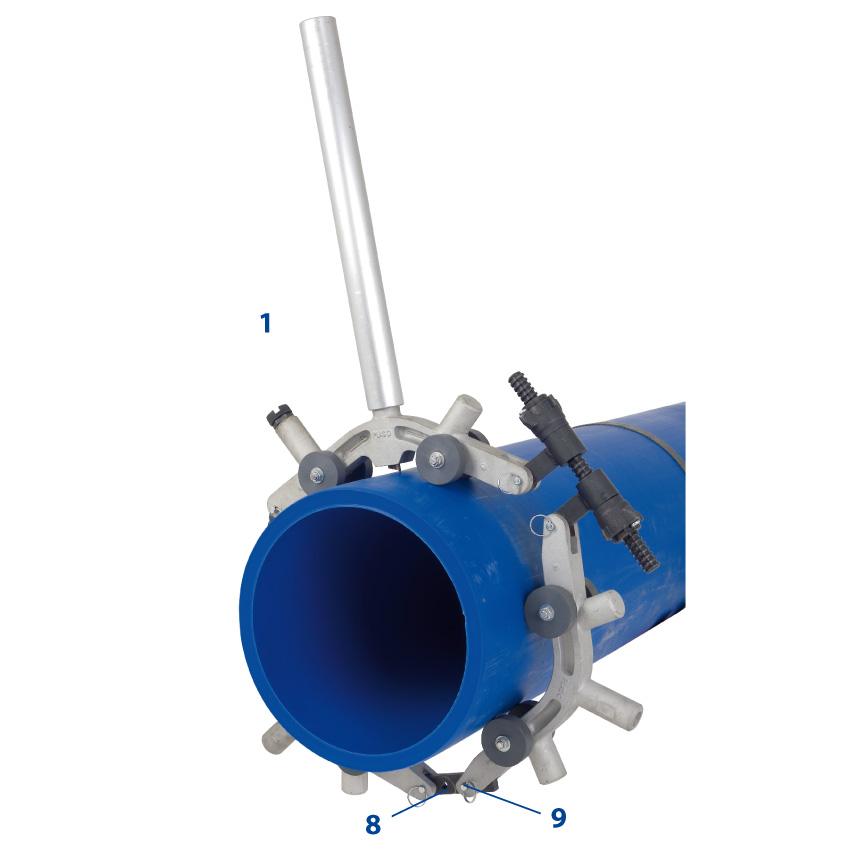

1

Rohrabschneider PLAS 1, Da 160 - Da 315      A, B, C

762 315

Rohrabschneider PLAS 2, Da 355 - Da 450      B, C (2x), D

762 450

Rohrabschneider PLAS 3, Da 355 - Da 630      B, C (3x), D

762 630

Rohrabschneider PLAS 4, Da 355 - Da 800      B, C (4x), D

762 800

Ersatzteile Art.-Nr. 762

Bild Beschreibung Best-Nr. Anzahl

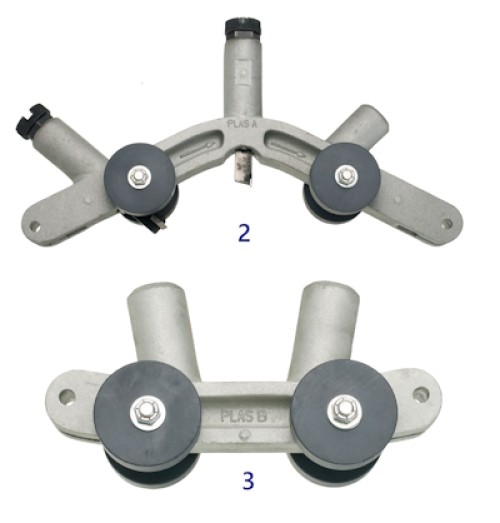

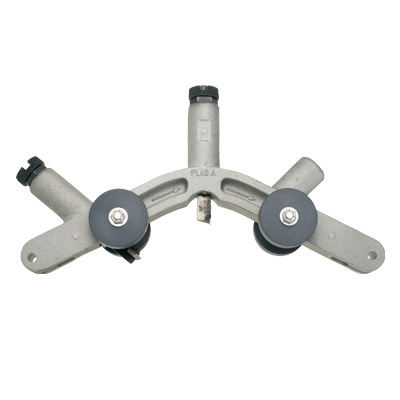

2 Glied A 762 010

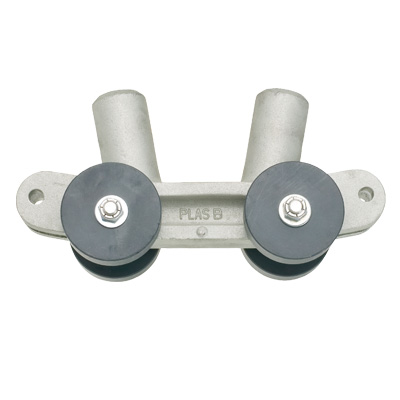

3 Glied B 762 020

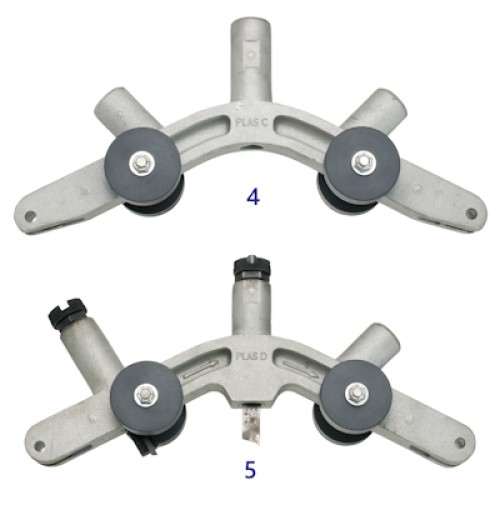

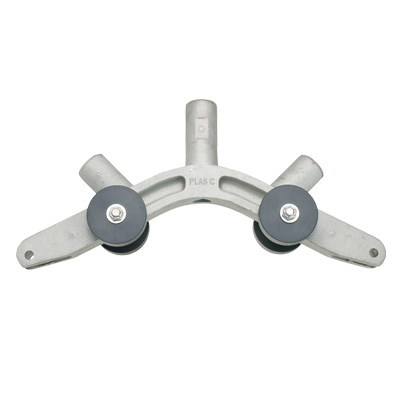

4 Glied C 762 030

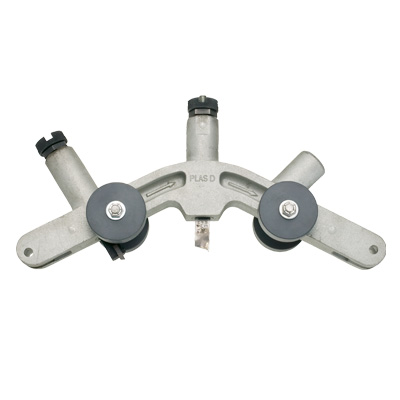

5 Glied D 762 040

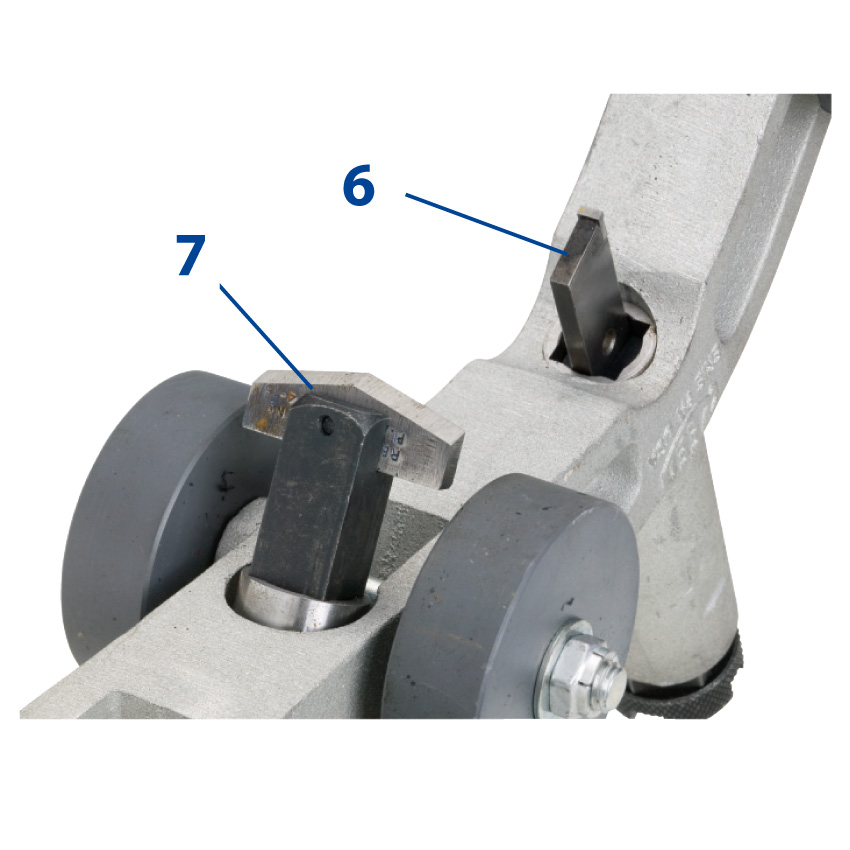

6 Schneidmesser zu Glied A + D für PVC-Rohr 762 050
Schneidmesser zu Glied A + D für PE-Rohr 762 060
7 Anfasmesser zu Glied A + D 762 070

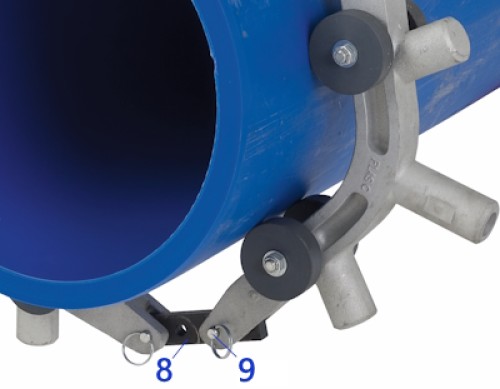

8 Verbindungslasche 762 080
9 Verbindungsbolzen 762 090
