Prüfblase und Durchgangsblase für Kanalprüfung Art.-Nr. 794

Alle Blasen sind aus hochwertigem Naturkautschuk, mit Gewebe verstärkt,
sehr flexibel da biegsamer Durchgang.

Alle Rohrverschlüsse und Blasen müssen laut DGUV formschlüssig verbaut werden!

Download:

BA 794 Absperr- und Prüfblasen


Bild Beschreibung Best-Nr. Anzahl

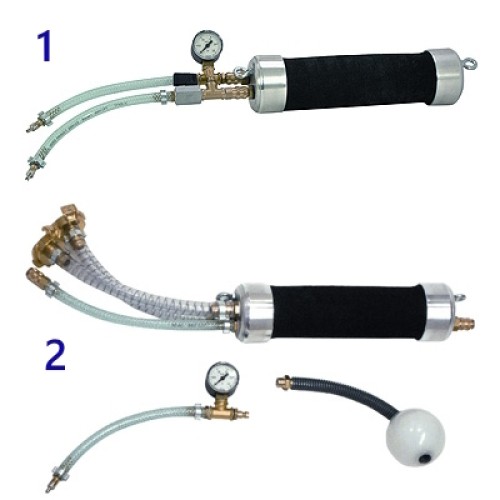

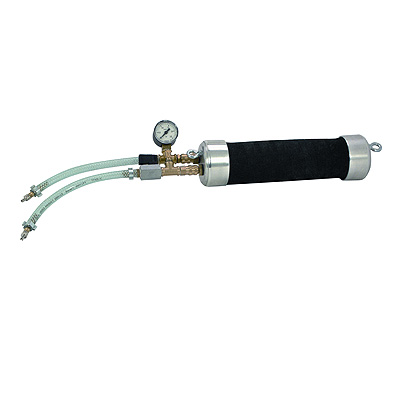

1

Prüfblase nur für Luftprüfung, inklusive Prüfarmatur mit Manometer,
Durchgang in der Blase ca. 6 mm
Inkl. Befüllarmatur mit Manometer.



Nennweite 40 - 80 mm,
Länge 195 mm, Blaseninnendruck 2,5 bar

794 103


Nennweite 65 - 100 mm,
Länge 195 mm, Blaseninnendruck 2,0 bar

794 104


Nennweite 75 - 150 mm,
Länge 270 mm, Blaseninnendruck 1,5 bar

794 106


Nennweite 90 - 250 mm,
Länge 470 mm, Blaseninnendruck 1,5 bar

794 107

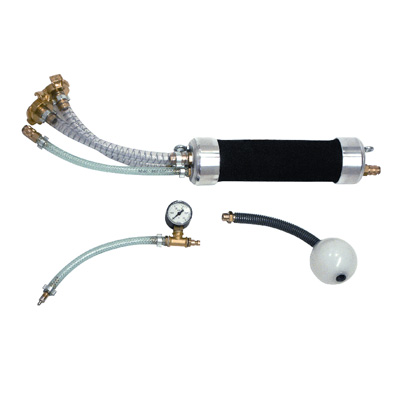

2

Durchgangsblase für Luft- und Wasserprüfung (Bild 3 nur Luft)



Nennweite 75 - 150 mm,
Länge 270 mm, Blaseninnendruck 1,5 bar, Durchgang 2 x ½”
Inkl. Befüllarmatur mit Manometer und Schwimmerschlauch.

794 108


Nennweite 90 - 250 mm,
Länge 470 mm, Blaseninnendruck 1,5 bar,
Durchgang 1 x ½” / 1 x ⅝”
Inkl. Befüllarmatur mit Manometer und Schwimmerschlauch.

794 109

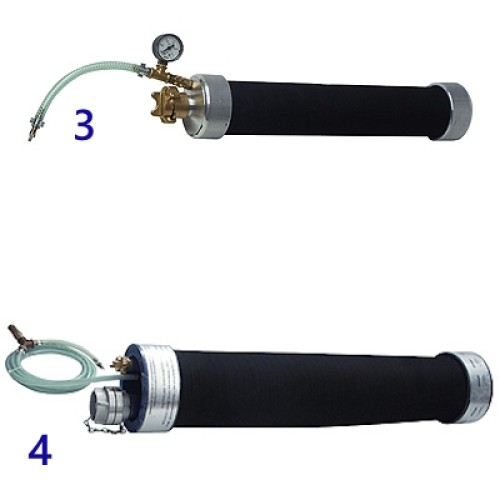

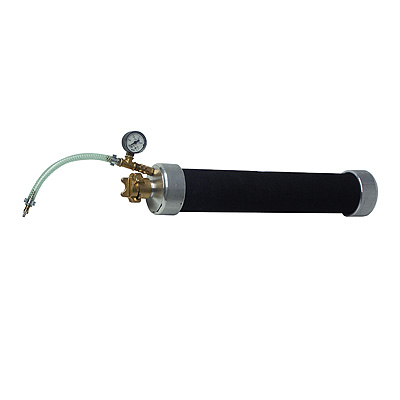

3

Nennweite 90 - 250 mm,
Länge 470 mm, Blaseninnendruck 1,5 bar, Durchgang 1”
Inklusive Befüllarmatur mit Manometer
(nur für Luftprüfung)

794 110

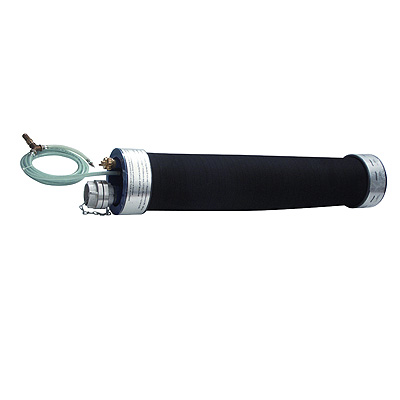

4

Nennweite 200 - 400 mm,
Länge 700 mm, Blaseninnendruck 1,5 bar,
Durchgang 1 x 2” / 1 x ¾”
Inklusive 3 m Luftbefüllschlauch mit Sicherheitsventil.
(Schwimmer ggf. extra bestellen)

794 116


Nennweite 250 - 600 mm,
Länge 1110 mm, Blaseninnendruck 1,5 bar,
Durchgang 1 x 2” / 1 x ¾”
Inklusive 3 m Luftbefüllschlauch mit Sicherheitsventil.
(Schwimmer ggf. extra bestellen)

794 124

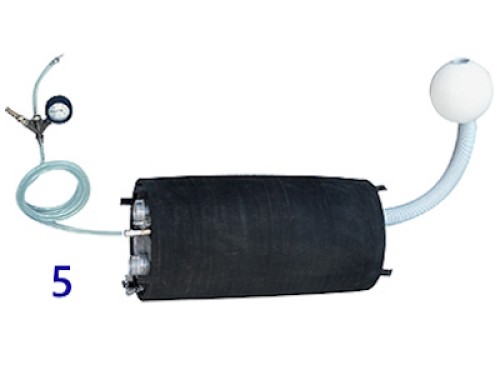

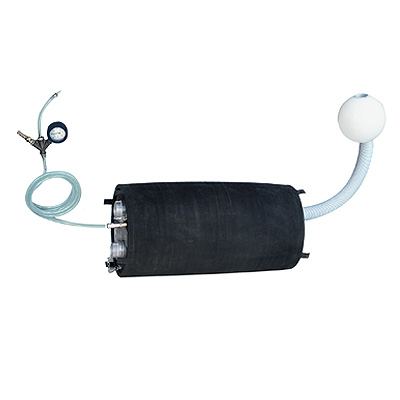

5

Nennweite 500 - 1200 mm,
Länge 900 mm, Blaseninnendruck 1,5 bar, Durchgang 2 x 2”
Grundkörper aus Edelstahl.
Inklusive 5 m Luftbefüllschlauch sowie Manometer,
Sicherheitsventil und Schwimmerschlauch
(Schwimmerschlauch zur Entlüftung bei Dichtheitsprüfung mit Wasser).

794 148

Zubehör Art.-Nr. 794

Bild Beschreibung Best-Nr. Anzahl
o. Abb. Verlängerungsschlauch 3 m lang (Schnellkupplung 5.0) 794 204
o. Abb. Luftbefüllschlauch 3 m lang, mit Sicherheitsventil (Schnellkupplung 7.2) (für Bild 4) 794 202
