Prüfgerät mit Blasen für Nennweite 90 - 250 mm Art.-Nr. 795

Je nach Prüfverfahren (mit Wasser oder Luft) kommen unterschiedliche Gerätschaften zum Einsatz.

Prüfung mit Wasser
Neben den Blasen (Bild 1+2) benötigt der Anwender einen Absperrhahn (Bild 5), ein Prüfstück (Bild 7) und einen Prüfschlauch (Bild 3).

Prüfung mit Luft
Neben den Blasen (Bild 1+2) benötigt der Anwender einen Prüfschlauch (Bild 3), eine Sicherheitsarmatur (Bild 4) und einen Druckluftadapter (Bild 6).

Alle Rohrverschlüsse und Blasen müssen laut DGUV formschlüssig verbaut werden!

Download

Gebrauchsanleitung BA 794 Absperr- und Prüfblasen

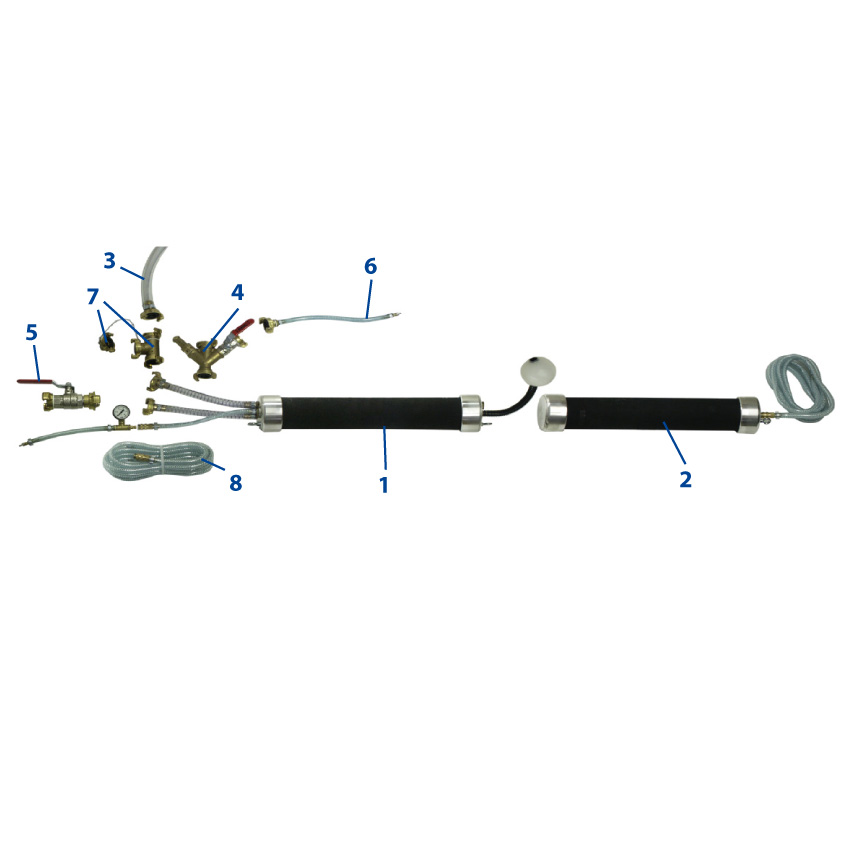

Bild	Beschreibung	Best-Nr.
	Prüfgerät komplett, mit Blasen sowie allen Anschluss- und Prüfarmaturen gem. Bild 1-8	795 000

1	Prüfblase NW 90 - 250 mm für eine Prüfung mit Luft und Wasser, mit Luftbefüllarmatur und Schwimmerschlauch, Betriebsdruck 1,5 bar	794 109
2	Absperrblase NW 90 - 250 mm, mit Luftbefüllschlauch, Betriebsdruck 1,5 bar	794 010
3	Entlüftungs-/ Prüfschlauch 5 m	794 205
4	Sicherheitsarmatur 250 mbar	794 250
5	Absperrhahn mit Geka-Kupplung	794 255
6	Druckluftadapter mit Geka-Kupplung	794 256
7	T-Prüfstück ¾“ - ¾“ - ¾“ mit Geka-Kupplung	794 257
8	Befüllschlauch Verlängerung 3 m	794 204
