Gas-Ausblase/Abfackelvorrichtung Art.-Nr. 810

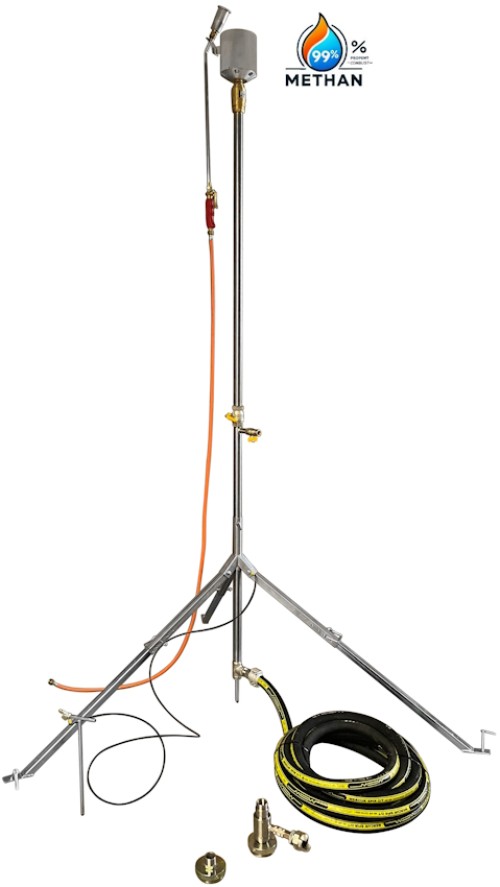

810 Gas Ausblasvorrichtung DN 25 Titel klein mit 99

Sicheres und umweltschonendes Abführen von Gasmengen.

Unverbrannte Methanemissionen sind um ein vielfaches Klimaschädlicher als CO² Emissionen (Kohlendioxid) und für etwa ein Drittel der Erderwärmung verantwortlich.

Das DBI Gastechnologische Institut gGmbH Freiberg bestätigt die erreichten Anforderungen nach EU-Methanverordnung 2024/1787, VDI-Arbeitsblatt 2105 und TA-Luft.
Bericht-Nr. 81-8109-2025 vom 21.02.2025

Produktbeschreibung:

Das Gerät dient zum sicheren Abführen von Erdgas bis 5 bar oder Stickstoff bis 1,5 bar Betriebsdruck (Stickstoff nur mit optionalem Schlauch).

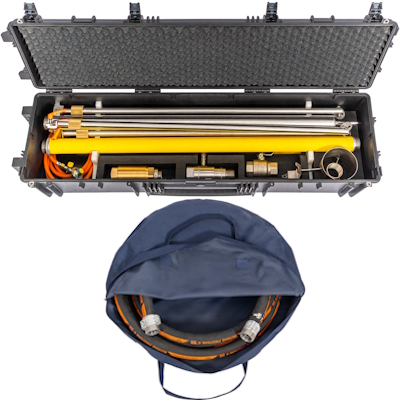

Das Basisgerät bestehend aus dem Standrohr mit Standsicherem Dreibein, Absperr- und Prüf-Kugelhahn, 10 m Schlauchleitung und Erdung komplett im hochwertigen Kunststoff-Transportkasten.
Zum Abfackeln von Erdgas (Verbrennungsgüte besser 99 %) oder Wasserstoff wird zusätzlich eine Flammenrückschlagsperre, ein Fackelkopf und ein Brenner als Pilotflamme benötigt.
Als weitere Option kann mit einer Venturi-Düse eine Absaugung erfolgen. Hierzu wird mit Druckluftbeaufschlagung ein Unterdruck erzeugt, um Gas aus einer drucklosen aber Gas gefüllte Rohrleitung abzusaugen.

Downloads

Gebrauchsanweisung

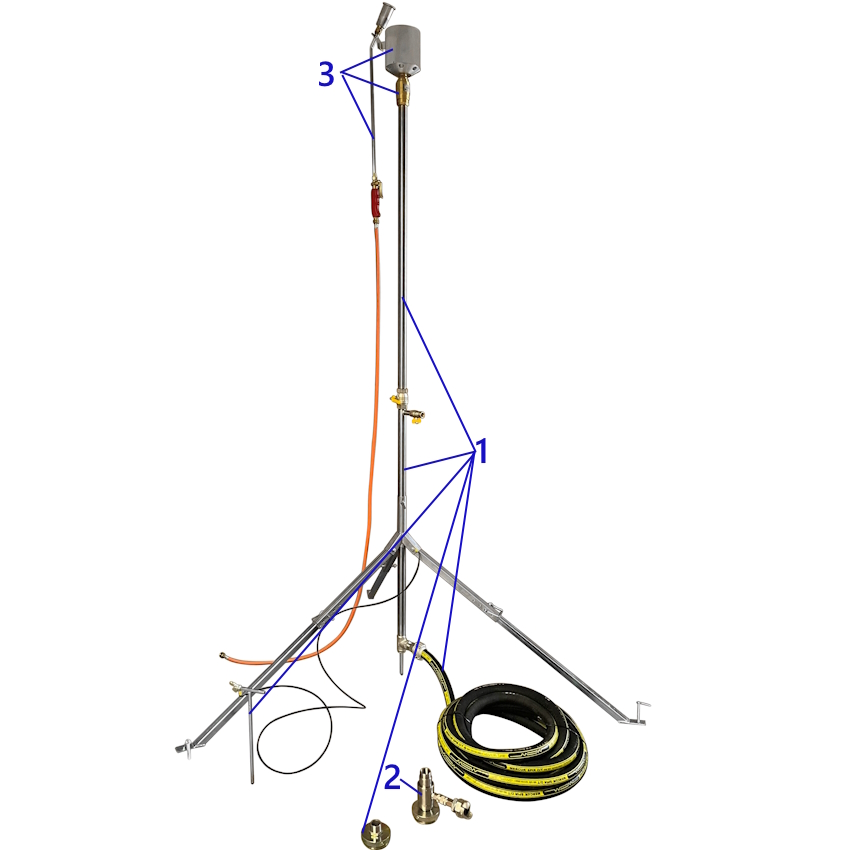

Bild Beschreibung Best-Nr. Anzahl
1

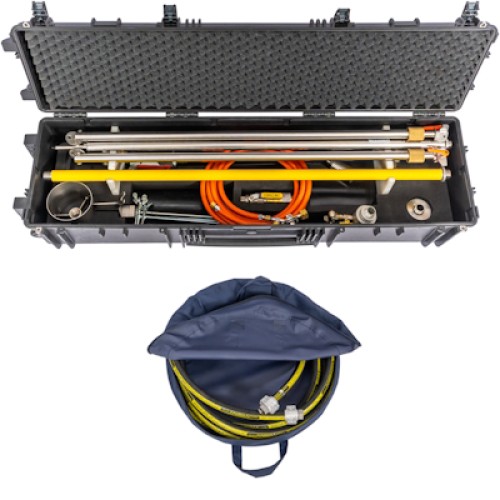

Gas-Ausblasevorrichtung DN 25
bestehend aus:
- VA-Rohr DN 25 mit Dreibein und Erdungsspieß,
  2,5 m hoch, in der Mitte 1" Absperrkugelhahn,
  Schlauchanschluss Aussengewinde 1",
  ½" Messpunkt für Messung der Gaskonzentration,
  komplett im Kunststoff-Transportkasten.
- Adapter,
  unterseits A.-Gew. G 2½" (für Kugelhahn mit I.-Gew 2½"),
  oberseits A.-Gew.-Anschluß 1", passend zum Schlauch.
- Antistatischer Schlauch DN 25, 10 m lang,
  Widerstand < 1.000.000 Ohm/m (geeignet für Erdgas),
  mit I.-Gew.-Überwurfverschraubung  beidseits 1",
  komplett in Stoff-Tragetasche.

 810 000
2

Venturi-Düse DN 25, für Gas-Ausblasevorrichtung DN 25
bestehend aus:
- Venturi DN 25 aus Aluminium.
  oberseits Anschlußgewinde 1", passend zum Schlauch,
  seitlich Druckluftanschluß mit 42 mm Klauenkupplung
- Adapter,
  oberseits I.-Gew.-Anschluß 1", passend zu Venturi DN 25
  unterseits A.-Gew. G 2½" (für Kugelhahn mit I.-Gew 2½"

 810 100
3

Abfackellösung DN 25 zu Gas-Ausblasevorrichtung DN 25,
bestehend aus:
- Brennerkopf 2" aus Edelstahl mit Anschlußgewinde 1",
  Verbrennungsgüte > 99% gemäß EU-Methanverordnung,
  mit Einhängung für Brenner.
- Flammenrückschlagsperre DN 25, DVGW zertifiziert,
  bis max. 5 bar Erdgas und Biogas, max. 1,5 bar Wasserstoff.
  (Wasserstoff nur mit optionalem Schlauch
  Widerstand < 100 Ohm/m)
- Brenner als Pilotflamme zum Zünden des Abfackelgases
  (ohne Gasflasche).

 810 200
Anfrageliste anzeigen →

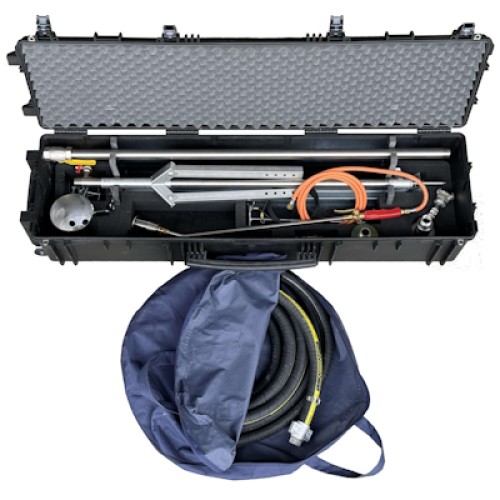

Gas Ausblasvorrichtung DN 25 Titel klein Transportkasten und Schlauchtasche zu 810 000 klein
