Spannböcke mit Überbrückungskabel Art.-Nr. 774 und 774A

Konform mit dem DVGW-Arbeitsblatt GW 309

Spannböcke mit 3 Steckdosen können sinnvoll sein, wenn man den Anwendungsbeispielen des Arbeitsblattes (GW 309- Sep. 2016) folgt.

Download:

Gebrauchsanleitung BA 774 101

Gebrauchsanleitung BA 774 001


Bild Beschreibung Best-Nr. Anzahl

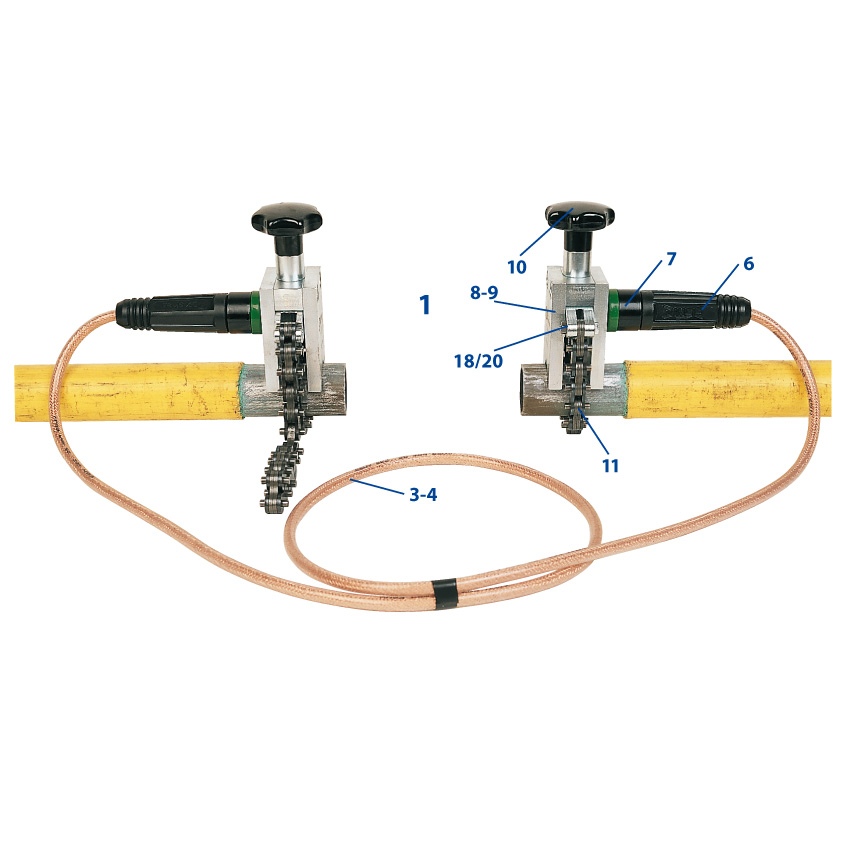

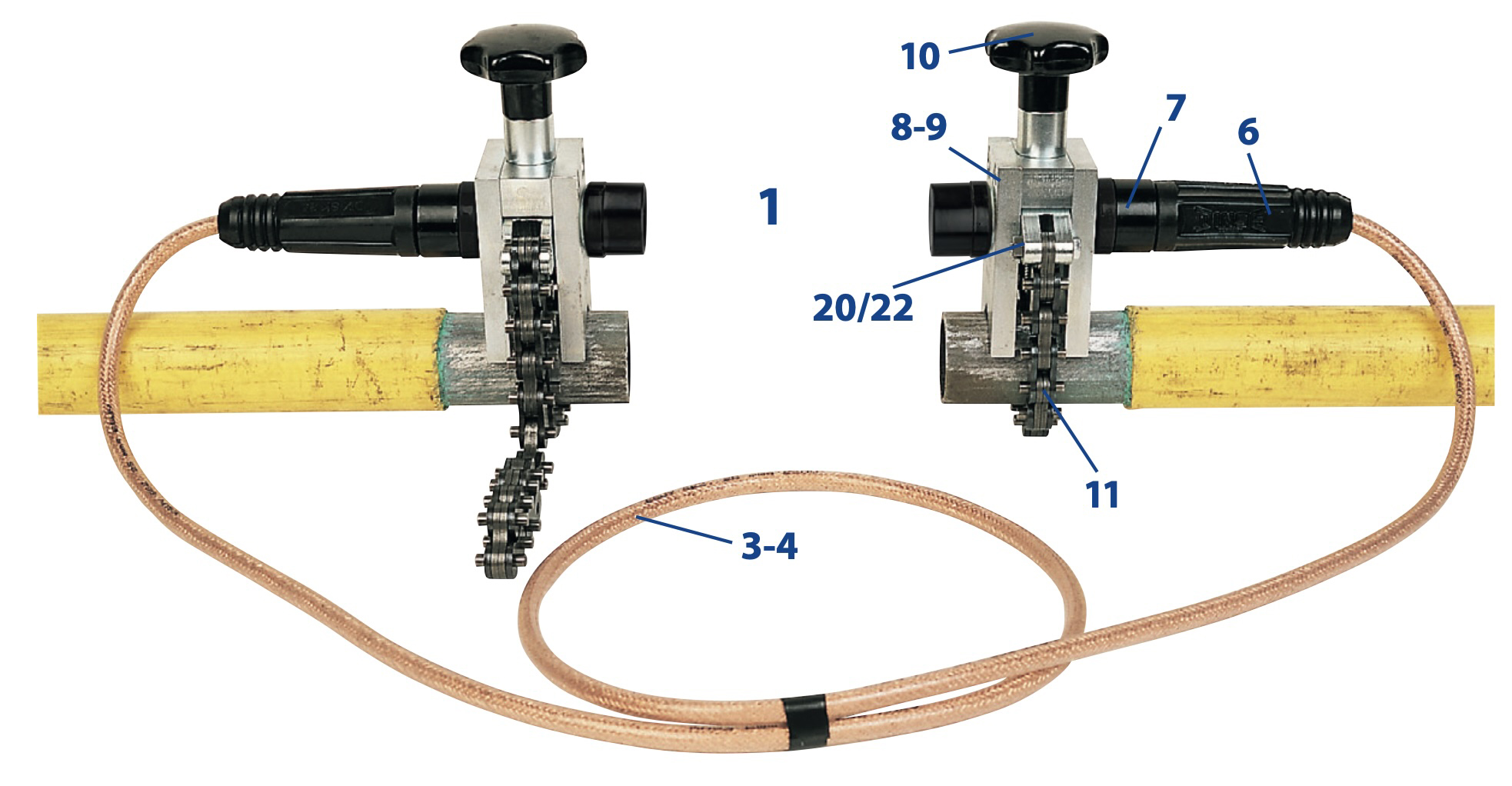

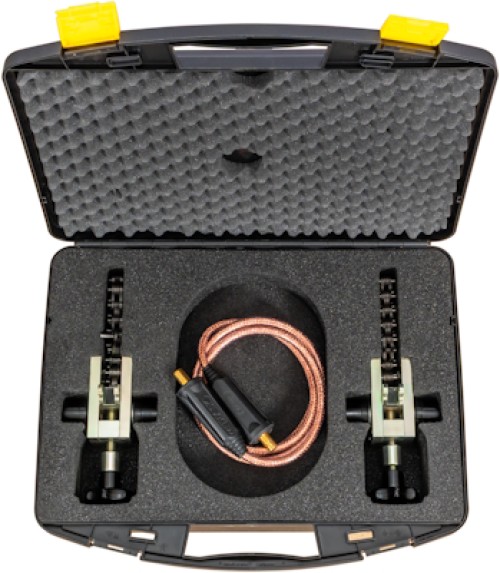

1 2 Spannböcke komplett für Rohre bis DN 125 mit 2 m Kabel 25 mm² (Querschnitt) komplett mit je 2 Steckdosen 774 101

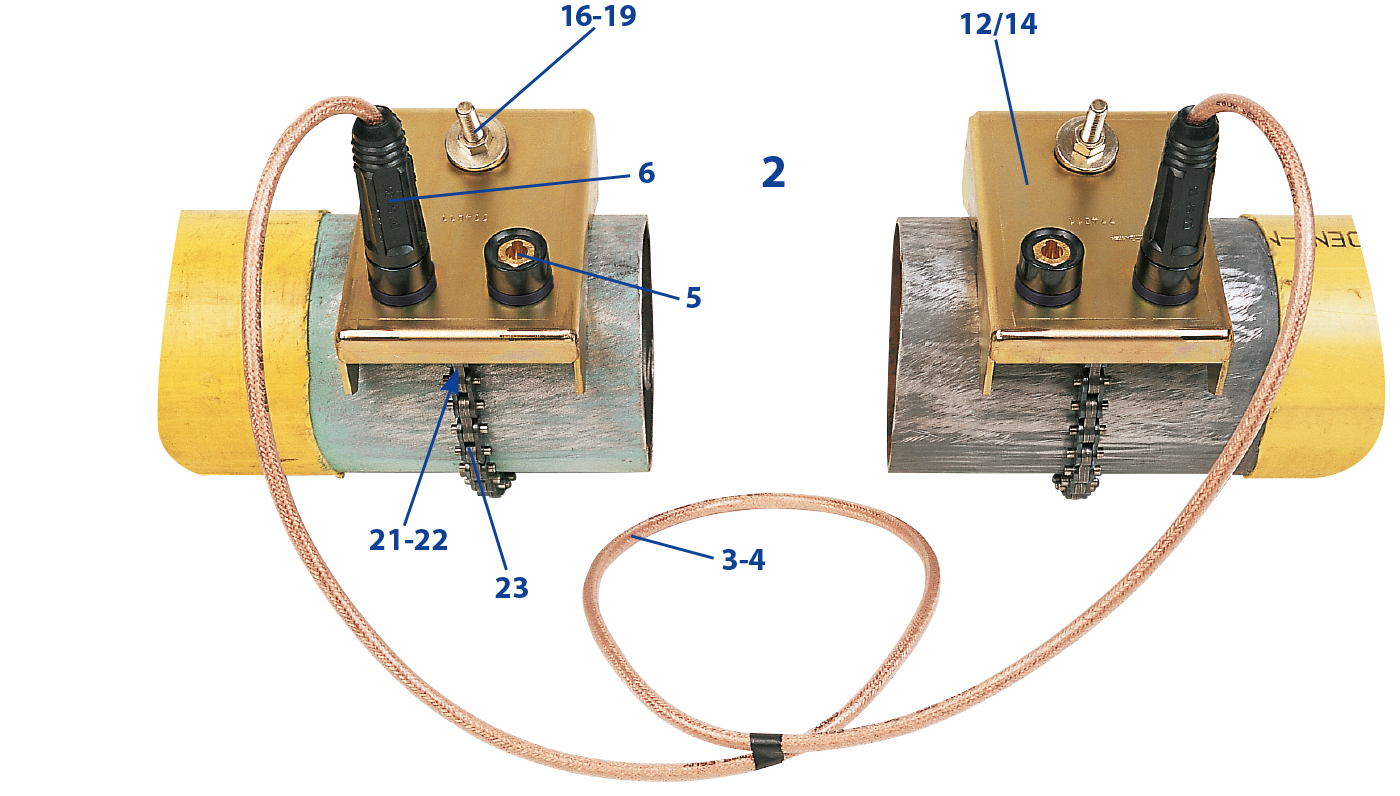

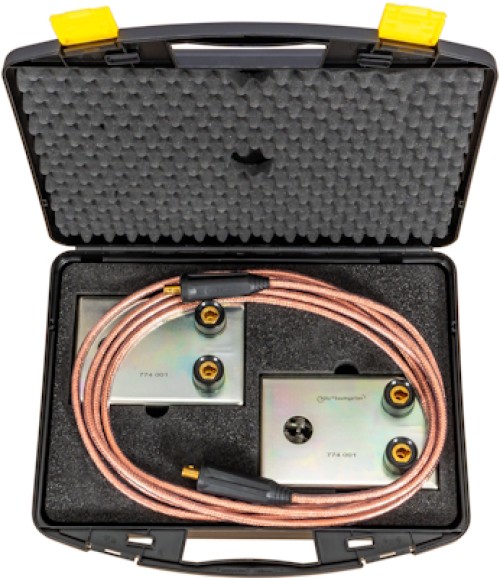

2 2 Spannböcke komplett für Rohre DN 50 - 400 mit 5 m Kabel 25 mm² (Querschnitt) komplett mit je 2 Steckdosen 774 001

Ersatzteile Art.-Nr. 774 und 774A

Bild Beschreibung Best-Nr. Anzahl
3 Kabel komplett mit 2 Steckern
2 m lang, 25 mm² (Querschnitt) 774 217
3 m lang, 25 mm² (Querschnitt) 774 317
5 m lang, 25 mm² (Querschnitt) 774 517
10 m lang, 25 mm² (Querschnitt) 774 917
20 m lang, 50 mm² (Querschnitt) 774 927
4 Kabel 25 mm² per Meter (bis 10 m möglich) 774 017
Kabel 50 mm² per Meter (bis 20 m möglich) 774 027
5 Steckdose für 25 mm² und 50 mm², lose (für Spannbock groß) 774 015
6 Stecker groß, lose für 25 mm² 774 016
Stecker groß, lose für 50 mm² 774 026
7 Steckdose für 25 mm² und 50 mm², lose (für Spannbock klein) 774 112
8 1 Spannbock komplett mit 2 Steckdosen und Kette für Rohre bis DN 125 774 111
9 Spannbock mit Handrad, lose 774 110
10 Handgriff mit Gewindebolzen, lose 774 113
11 Kette 530 mm lang 747 050
12 1 Spannbock komplett mit 2 Steckdosen und Kette für Rohre bis DN 50 - DN 400 774 002

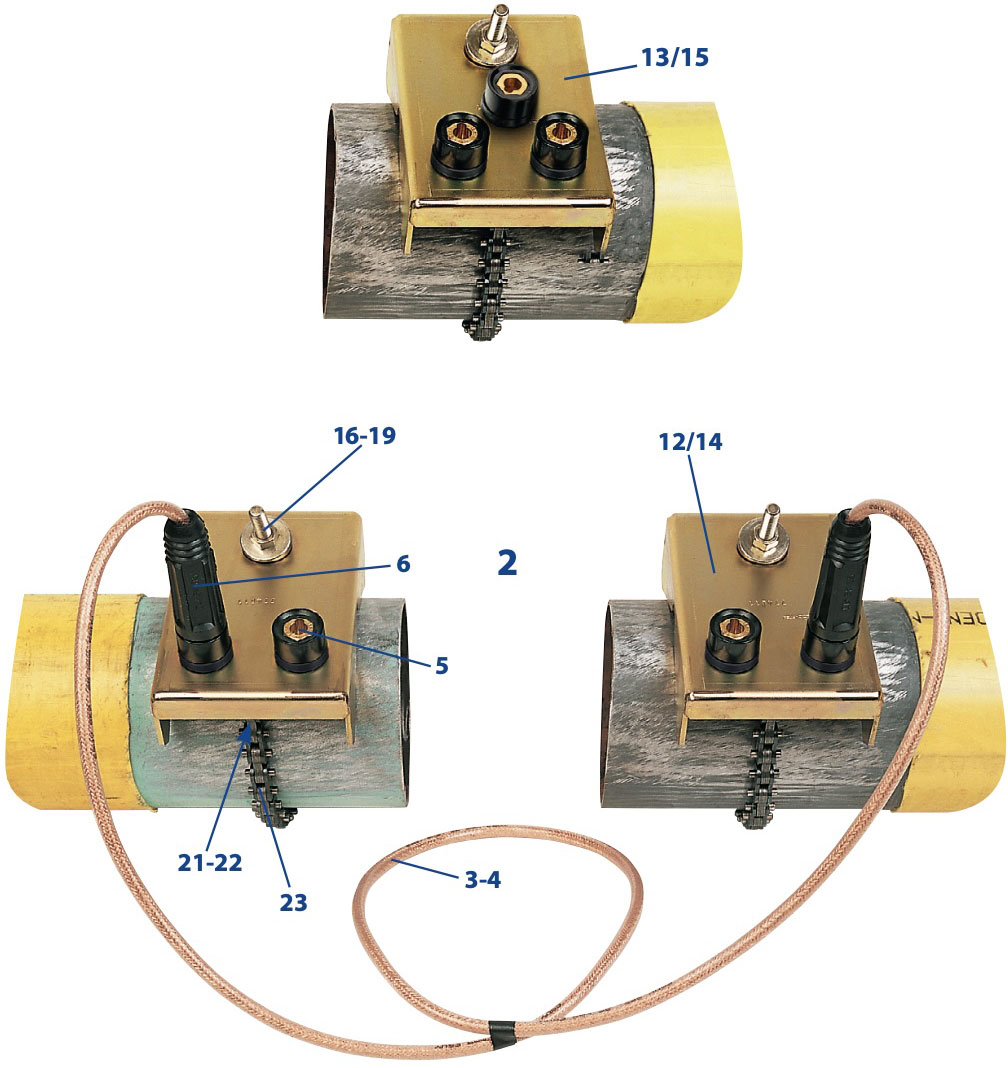

13 1 Spannbock komplett mit 3 Steckdosen und Kette für Rohre DN 50 - DN 400 774 011
14 Prisma lose, für 2 Steckdosen 774 014
15 Prisma lose, für 3 Steckdosen 774 114
16 Hakenschraube mit Kugelscheibe und Mutter, komplett 774 214
17 Hakenschraube, lose 774 115
18 Kugelscheibe, lose 774 013
19 Mutter M12 774 010
20 Sechskantschraube M6 x 30 296 001
21 Sechskantschraube M6 x 20 774 012
22 Sechskantmutter M6 296 001
23 Kette 1,4 m lang 774 012
o. Abb. Kettenbolzen, lose, zur Verlängerung 774 009
