Reparaturflicken
zum Aufschweißen auf Stahlrohrleitungen
Art.-Nr. 948

  • Druckstufe PN 16,
  • gefertigt aus S235JR+N (St 37), mit gerundeten Ecken
  • Länge der Reparaturflicken 150 mm (ab DN 350 = 200 mm)
  • Segmentwinkel und Materialstärke entsprechend der Dimension
  • optional mit Abnahmeprüfzeugnis DIN EN 10204-3.1

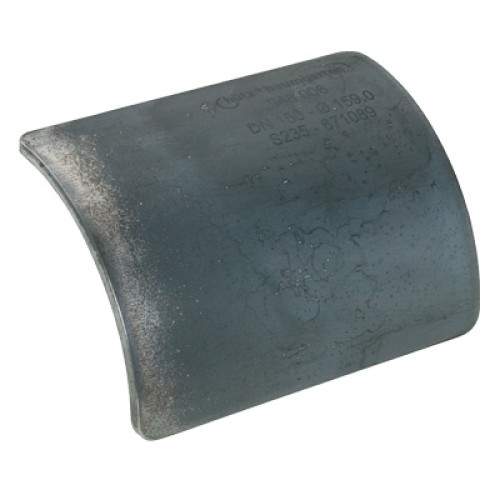

Oberfläche außen:
glatt, Kennzeichnung mit Rohr-AußenØ, Werkstoff und Charge

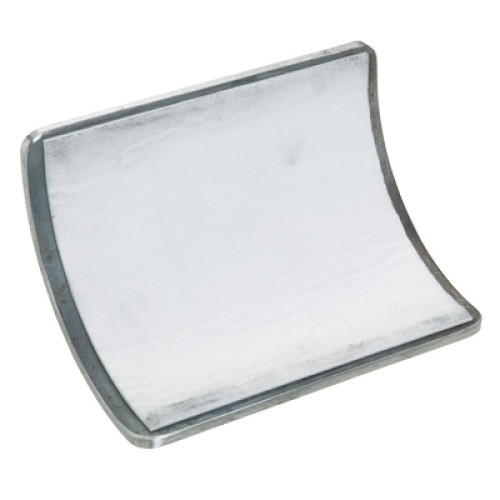

Oberfläche innen:
2 mm starke, eingeklebte Dichtung aus Silikatfaserpapier,
bis 1200 °C temperaturbeständig


Bild Beschreibung Best-Nr. Anzahl
1

Reparaturflicken (für AußenØ - Länge - Segmentwinkel - Stärke)

für DN 50 - Ø 60,3 - 150 mm lang - 135° - 3 mm

948 001

für DN 65 - Ø 76,1 - 150 mm lang - 135° - 3 mm

948 002

für DN 80 - Ø 88,9 - 150 mm lang - 135° - 4 mm

948 003

für DN 100 - Ø 108,0 - 150 mm lang - 110° - 4 mm

948 004

für DN 100 - Ø 114,3 - 150 mm lang - 110° - 4 mm

948 104

für DN 125 - Ø 139,7 - 150 mm lang - 90° - 4 mm

948 005

für DN 150 - Ø 159,0 - 150 mm lang - 90° - 5 mm

948 006

für DN 150 - Ø 168,3 - 150 mm lang - 90° - 5 mm

948 106

für DN 200 - Ø 219,1 - 150 mm lang - 90° - 5 mm

948 008

für DN 250 - Ø 273,0 - 150 mm lang - 90° - 6 mm

948 010

für DN 300 - Ø 323,9 - 150 mm lang - 90° - 6 mm

948 012

für DN 350 - Ø 355,6 - 200 mm lang - 94,7° - 6 mm

948 014

für DN 400 - Ø 406,4 - 200 mm lang - 82,4° - 6 mm

948 016

für DN 500 - Ø 508,0 - 200 mm lang - 66,3° - 6 mm

948 020

für DN 600 - Ø 608,0 - 200 mm lang - 55,8° - 6 mm

948 024
o. Abb. Abnahmeprüfzeugnis DIN EN 10204-3.1 (je Bestellposition) 948 999
