Rohrleitungs-Presskolben Art.-Nr. 784B

zum Abdrücken von Rohrleitungen

max. Druck:
3/4” - 3”   => 15 bar Wasserdruck
4” - 6”   => 10 bar Wasserdruck
8” - 16” =>   6 bar Wasserdruck

Achtung! Alle Presskolben und Rohrverschlüsse müssen vor dem Aufbringen eines (Prüf-) Druckes zusätzlich formschlüssig gegen Herausdrücken aus dem Rohr gesichert werden. Ein entsprechendes Widerlager muss bauseits geschaffen werden! Die Regeln und Vorschriften der BG sind zu beachten!

Download:

Gebrauchsanleitung BA 783 / 784 / 797 / 798

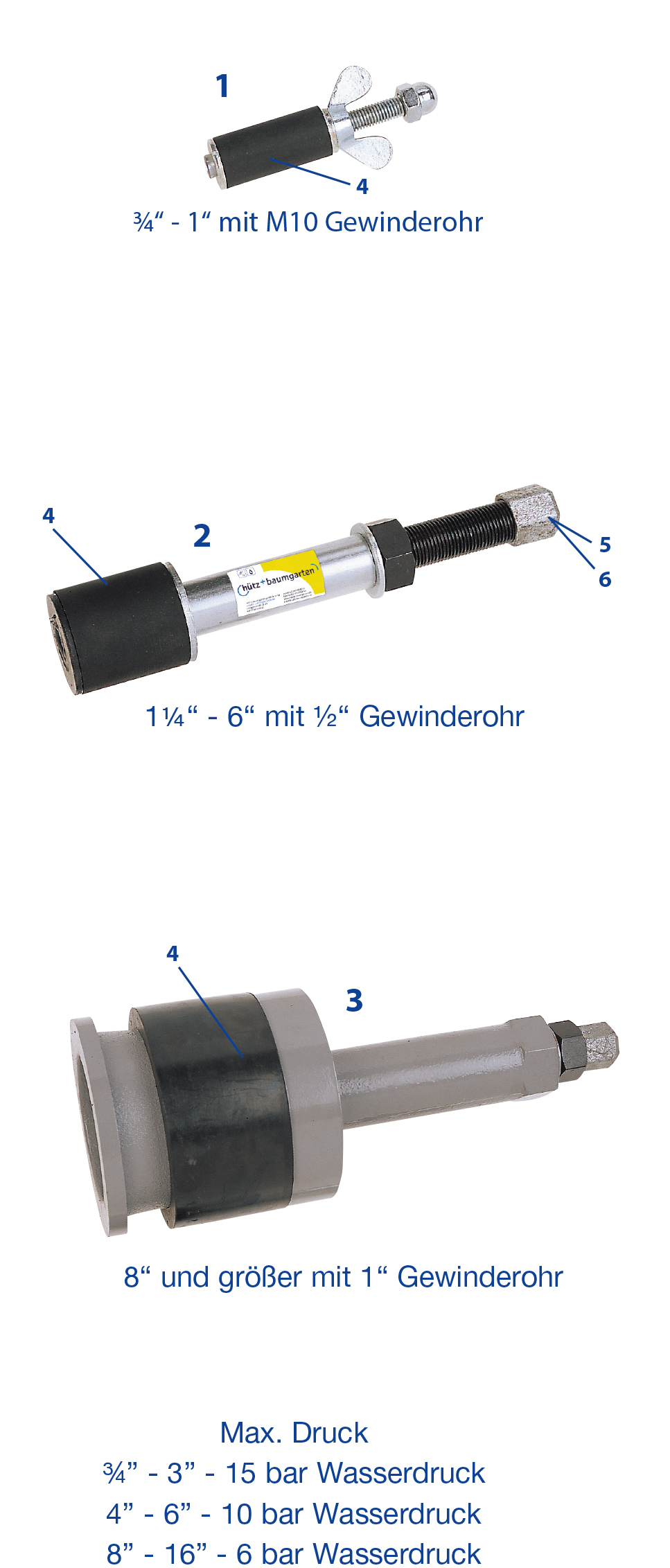

Bild	Beschreibung	Best-Nr.
1	Rohrleitungs-Presskolben
	¾“, Ø 19 mm + 2 mm	784 103
	1“, Ø 24 mm + 2 mm	784 104
2	1¼“, Ø 32 mm + 2 mm	784 105
	1½“, Ø 38 mm + 3 mm	784 106
	2“, Ø 48 mm + 3 mm	784 108
	2½“, Ø 63 mm + 3 mm	784 202
	2½“, Ø 69 mm + 3 mm	784 302
	3“, Ø 78 mm + 4 mm	784 203
	3“, Ø 84 mm + 4 mm	784 303
	4“, Ø 94 mm + 5 mm	784 204
	4“, Ø 98 mm + 5 mm	784 304
	4“, Ø 105 mm + 5 mm	784 404
	5“, Ø 122 mm + 5 mm	784 205
	5“, Ø 126 mm + 5 mm	784 305
	6“, Ø 140 mm + 5 mm	784 206
	6“, Ø 148 mm + 5 mm	784 306
	6“, Ø 158 mm + 5 mm	784 406
3	8“, Ø 192 mm + 5 mm	784 208
	8“, Ø 203 mm + 5 mm	784 308
	10“, Ø 260 mm + 5 mm	784 310

Anfrageliste anzeigen →

Ersatzteile Art.-Nr. 784B

Bild	Beschreibung	Best-Nr.
4	Gummibänder, lose
	Ø 19 mm	784 830
	Ø 24 mm	350 914
	Ø 32 mm	784 115
	Ø 38 mm	350 916
	Ø 48 mm	350 918
	Ø 63 mm	784 802
	Ø 69 mm	784 812
	Ø 78 mm	784 803
	Ø 84 mm	784 813
	Ø 94 mm	784 804
	Ø 98 mm	784 814
	Ø 105 mm	784 834
	Ø 122 mm	784 805
	Ø 126 mm	784 815
	Ø 140 mm	784 806
	Ø 148 mm	784 826
	Ø 158 mm	784 846
	Ø 192 mm	784 808
	Ø 203 mm	784 828
	Ø 260 mm	784 810
5	Tempergußkappe G ½“	784 080
6	Flachdichtung für Tempergußkappe G ½“	784 085
