Verschluss-Stopfen Art.-Nr. 784 BV

mit Bajonettverschluss
max. 1 bar Gegendruck

Achtung!

Alle Presskolben und Rohrverschlüsse müssen vor dem Aufbringen eines (Prüf-)  Druckes zusätzlich formschlüssig gegen Herausdrücken aus dem Rohr gesichert werden. Ein entsprechendes Widerlager muss bauseits geschaffen werden!



Die Regeln und Vorschriften der BG sind zu beachten!



Download:

Gebrauchsanleitung BA 783 / 784 / 797 / 798

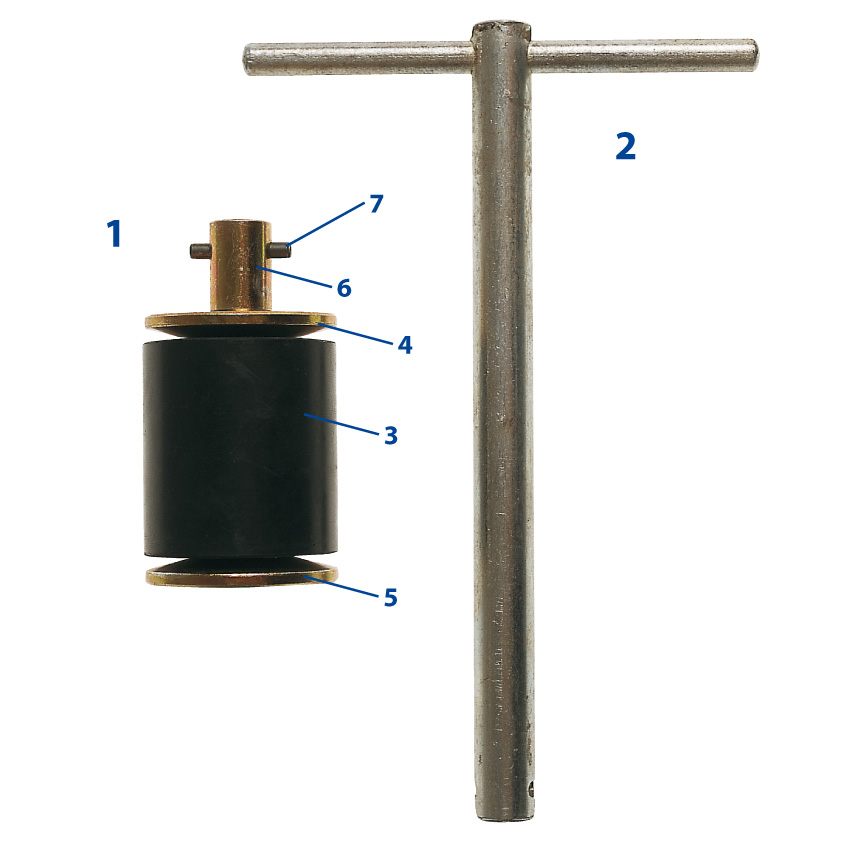

Bild Beschreibung Best-Nr. Anzahl
1 Verschluss-Stopfen mit Bajonettverschluss
  Ø 29 mm 784 705
  Ø 36 mm 784 706
  Ø 46 mm 784 708
2 Schlüssel zu Verschluss-Stopfen 784 723

Ersatzteile Art.-Nr. 784 BV

Bild Beschreibung Best-Nr. Anzahl
3 Gummi, lose
  Ø 29 mm 784 715
  Ø 36 mm 784 716
  Ø 46 mm 784 718
4 Druckscheibe mit Bohrung, lose
  Ø 29 mm 784 735
  Ø 36 mm 784 736
  Ø 46 mm 784 738
5 Druckscheibe mit Gewinde, lose
  Ø 29 mm 784 745
  Ø 36 mm 784 746
  Ø 46 mm 784 748
6 Gewindebolzen 784 720
7 Spannstift 784 725
