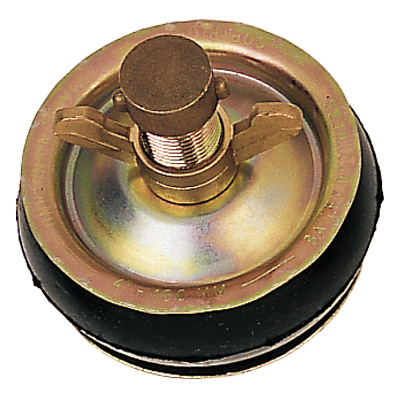

Rohr-Stopfen DN 40-150
mit 1 Gummiring Art.-Nr. 783E

Mechanische Ausführung mit ½" Gewinderohr, Kappe und Druckscheiben aus Stahlblech.

Nur zum Verschließen, nicht zum Abdrücken von Leitungen geeignet.

Download:

Gebrauchsanleitung BA 783 / 784 / 797 / 798




Bild Beschreibung Best-Nr. Anzahl
Rohr-Stopfen
DN 40, 1½“, Ø > 36 mm – < 48 mm 783 000
DN 50, 2“, Ø > 49 mm – < 60 mm 783 001
DN 65, 2½“, Ø > 61 mm – < 75 mm 783 002
DN 80, 3“, Ø > 73 mm – < 85 mm 783 003
DN 90, 3½“, Ø > 84 mm – < 95 mm 783 103
DN 100, 4“, Ø > 94 mm – < 108 mm 783 104
DN 115, 4½“, Ø > 110 mm – < 120 mm 783 504
DN 125, 5“, Ø > 121 mm – < 138 mm 783 105
DN 140, 5½“, Ø > 134 mm – < 148 mm 783 505
DN 150, 6“, Ø > 146 mm – < 163 mm 783 106
Anfrageliste anzeigen →

Ersatzteile Art.-Nr. 783E

Bild Beschreibung Best-Nr. Anzahl

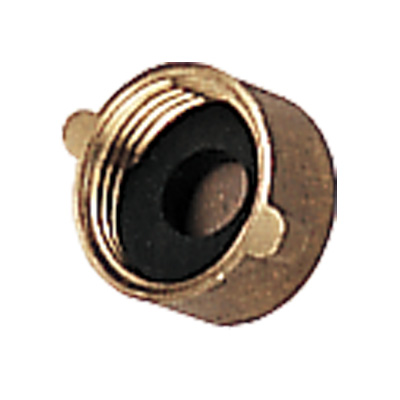

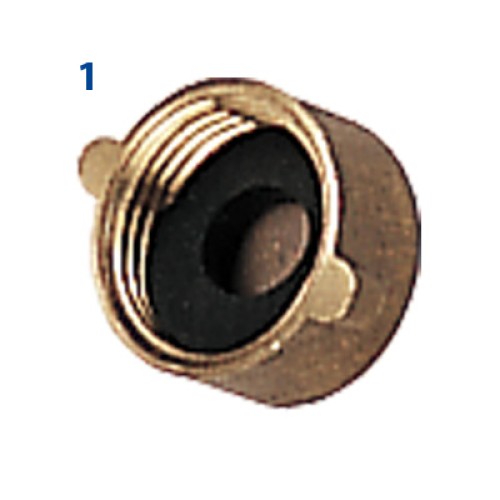

3 Kappe zu Rohrstopfen mit ½“ Gewinderohr 783 802

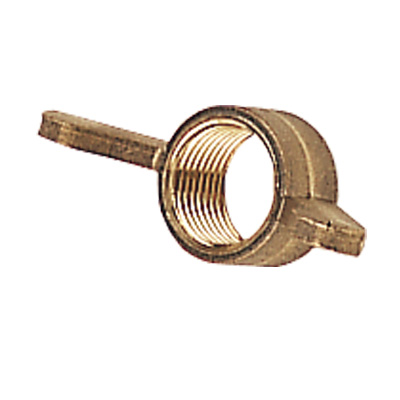

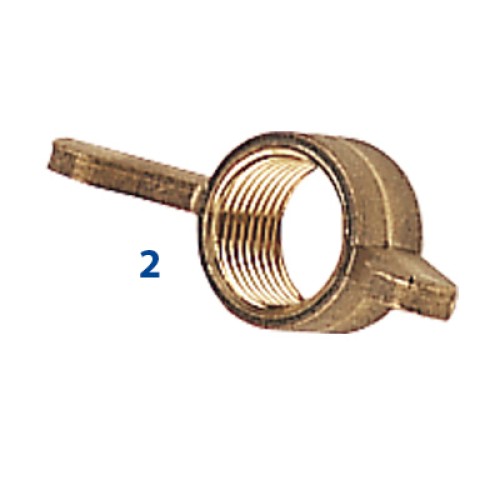

4 Flügelmutter zu Rohrstopfen mit ½“ Gewinderohr 783 702

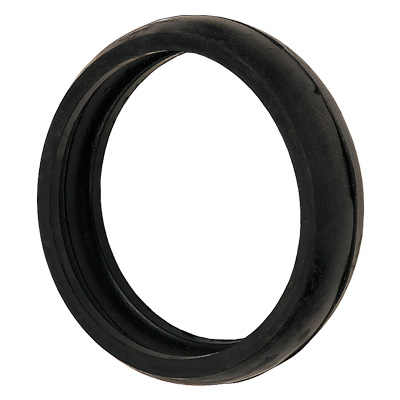

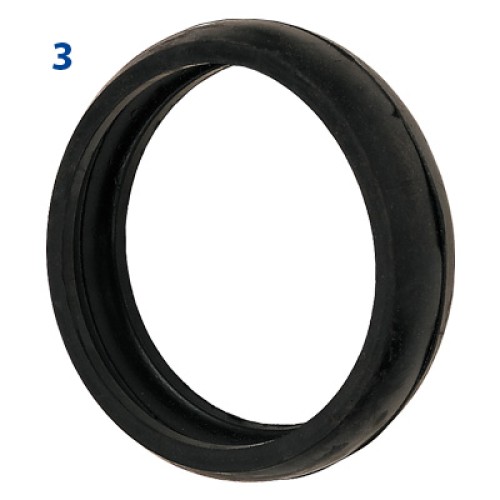

5 Gummiring lose DN 40 783 900
Gummiring lose DN 50 783 901
Gummiring lose DN 65 783 902
Gummiring lose DN 80 783 903
Gummiring lose DN 90 783 913
Gummiring lose DN 100 783 904
Gummiring lose DN 115 783 924
Gummiring lose DN 125 783 905
Gummiring lose DN 140 783 925
Gummiring lose DN 150 783 906
Anfrageliste anzeigen →
