Rohr-Stopfen DN 175-400
mit 1 Gummiring
Art.-Nr. 783E

Mechanische Ausführung mit 1" Gewinderohr, Kappe und Druckscheiben aus Stahlblech.



Nur zum Verschließen, nicht zum Abdrücken von Leitungen geeignet.

Download:

Gebrauchsanleitung BA 783 / 784 / 797 / 798




Bild Beschreibung Best-Nr. Anzahl

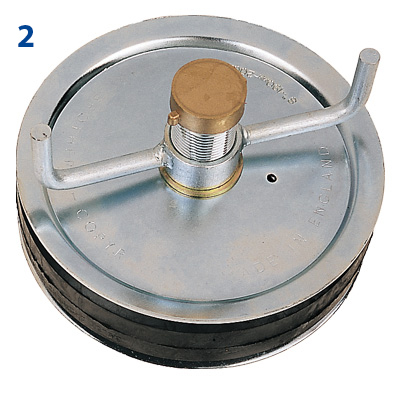

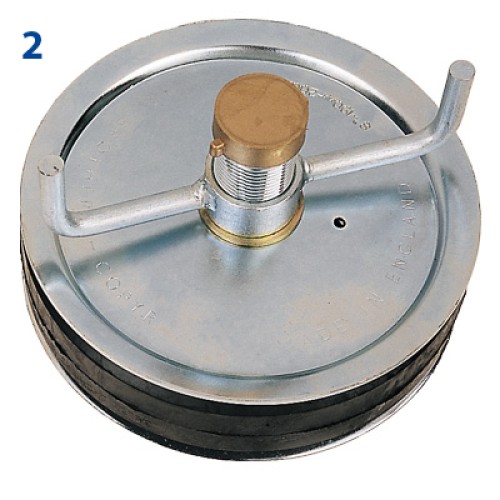

2 Rohrstopfen
DN 175, 7“, Ø > 170 mm – < 195 mm 783 107
DN 200, 8“, Ø > 191 mm – < 211 mm 783 108
DN 225, 9“, Ø > 216 mm – < 235 mm 783 109
DN 250, 10“, Ø > 244 mm – < 260 mm 783 110
DN 275, 11“, Ø > 275 mm – < 305 mm 783 111
DN 300, 12“, Ø > 296 mm – < 314 mm 783 112
DN 325, 13“, Ø > 315 mm – < 350 mm 783 113
DN 350, 14“, Ø > 340 mm – < 375 mm 783 114
DN 375, 15“, Ø > 365 mm – < 400 mm 783 115
DN 400, 16“, Ø > 390 mm – < 425 mm 783 116

Ersatzteile Art.-Nr. 783E

Bild Beschreibung Best-Nr. Anzahl
1

Kappe zu Rohrstopfen mit 1“ Gewinderohr

783 804
2 Flügelmutter für 1" Gewinderohr 783 704
3 Gummiring lose DN 175 783 907
Gummiring lose DN 200 783 908
Gummiring lose DN 225 783 909
Gummiring lose DN 250 783 910
Gummiring lose DN 275 783 911
Gummiring lose DN 300 783 912
Gummiring lose DN 325 783 923
Gummiring lose DN 350 783 914
Gummiring lose DN 375 783 915
Gummiring lose DN 400 783 916
