Rohr-Stopfen DN 40-150
mit 2 Gummiringen
Art.-Nr. 783

Mechanische Ausführung mit ½" Gewinderohr, Kappe und Druckscheiben aus Stahlblech.



Nur zum Verschließen, nicht zum Abdrücken von Leitungen geeignet.

Download:

Gebrauchsanleitung BA 783 / 784 / 797 / 798






Bild Beschreibung Best-Nr. Anzahl

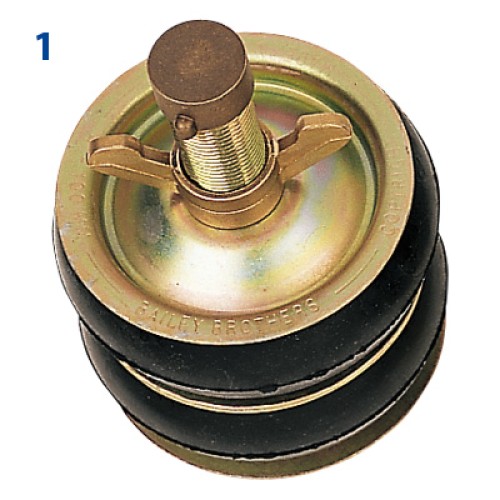

1 Rohr-Stopfen
DN 40, 1½“, Ø > 36 mm – < 48 mm 783 300
DN 50, 2“, Ø > 49 mm – < 60 mm 783 301
DN 65, 2½“, Ø > 61 mm – < 75 mm 783 302
DN 80, 3“, Ø > 73 mm – < 85 mm 783 303
DN 90, 3½“, Ø > 84 mm – < 95 mm 783 403
DN 100, 4“, Ø > 94 mm – < 108 mm 783 304
DN 115, 4½“, Ø > 110 mm – < 120 mm 783 604
DN 125, 5“, Ø > 121 mm – < 138 mm 783 305
DN 140, 5½“, Ø > 138 mm – < 148 mm 783 605
DN 150, 6“, Ø > 146 mm – < 163 mm 783 306

Ersatzteile Art.-Nr. 783

Bild Beschreibung Best-Nr. Anzahl
1 Kappe für ½" Gewinderohr 783 802
2 Flügelmutter für ½" Gewinderohr 783 702
3 Gummiring lose DN 40 783 900
Gummiring lose DN 50 783 901
Gummiring lose DN 65 783 902
Gummiring lose DN 80 783 903
Gummiring lose DN 90 783 913
Gummiring lose DN 100 783 904
Gummiring lose DN 115 783 924
Gummiring lose DN 125 783 905
Gummiring lose DN 140 783 925
Gummiring lose DN 150 783 906
