Rohr-Stopfen DN 175-400
mit 2 Gummiringen
Art.-Nr. 783

Mechanische Ausführung mit 1" Gewinderohr, Kappe und Druckscheiben aus Stahlblech.



Nur zum Verschließen, nicht zum Abdrücken von Leitungen geeignet.

Download:

Gebrauchsanleitung BA 783 / 784 / 797 / 798






Bild Beschreibung Best-Nr. Anzahl

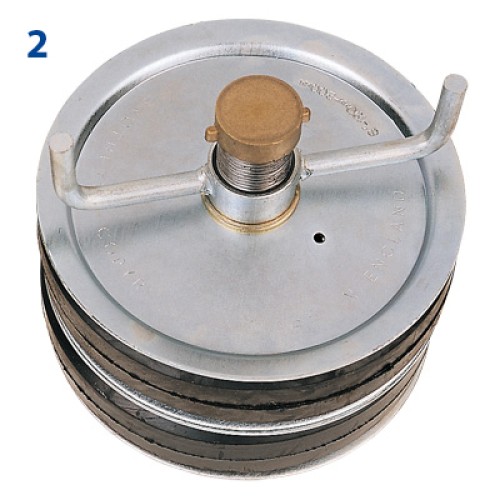

2 Rohr-Stopfen
DN 175, 7“, Ø > 170 mm – < 195 mm 783 307
DN 200, 8“, Ø > 191 mm – < 211 mm 783 308
DN 225, 9“, Ø > 216 mm – < 235 mm 783 309
DN 250, 10“, Ø > 244 mm – < 260 mm 783 310
DN 275, 11“, Ø > 275 mm – < 305 mm 783 311
DN 300, 12“, Ø > 296 mm – < 314 mm 783 312
DN 350, 14“, Ø > 340 mm – < 375 mm 783 314
DN 375, 15“, Ø > 365 mm – < 400 mm 783 315
DN 400, 16“, Ø > 390 mm – < 425 mm 783 316

Ersatzteile Art.-Nr. 783

Bild Beschreibung Best-Nr. Anzahl

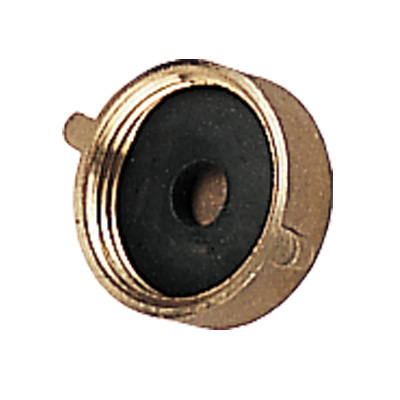

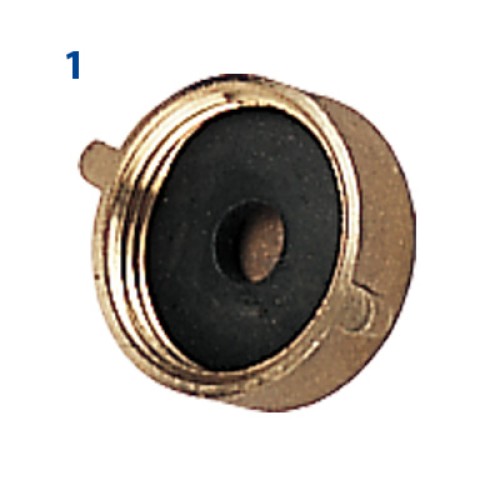

1 Kappe 1" für Gewinderohr 783 804

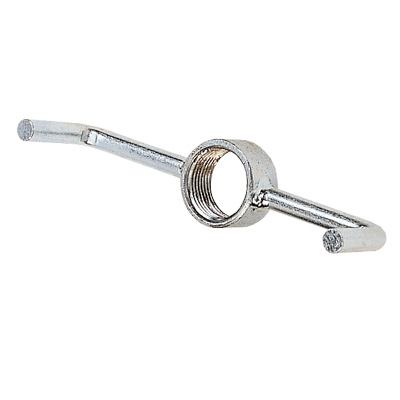

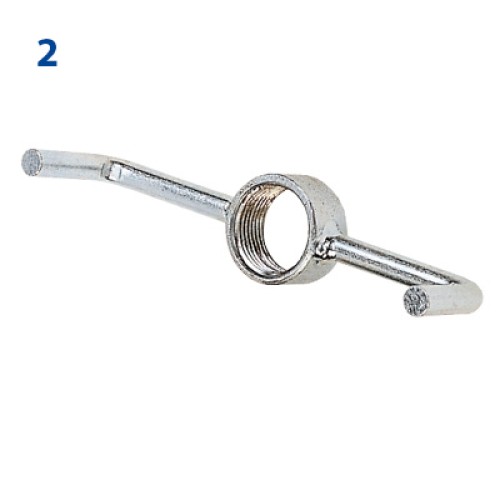

2 Flügelmutter für 1" Gewinderohr 783 704
3 Gummiring lose DN 175 783 907
Gummiring lose DN 200 783 908
Gummiring lose DN 225 783 909
Gummiring lose DN 250 783 910
Gummiring lose DN 275 783 911
Gummiring lose DN 300 783 912
Gummiring lose DN 325 783 923
Gummiring lose DN 350 783 914
Gummiring lose DN 375 783 915
Gummiring lose DN 400 783 916
