Verlegegerät für Muffenrohre Art.-Nr. 771

Das Gerät eignet sich für alle vorkommenden Tyton-Verbindungen, wie TYT, TIS, TISK, sowie ZM-Rohre und Formstücke

Funktionsbeschreibung:

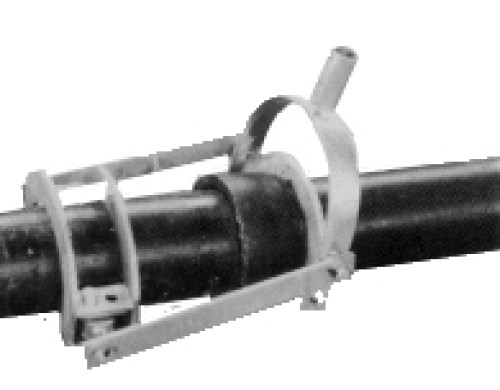

Das Verlegegerät wird von oben einfach auf das Rohr gesetzt. Das Einziehen erfolgt über den Exzenterhebel. Aufvulkanisierte Gummibacken schützen das Rohr vor Beschädigungen.
Durch umsetzen des Gerätes vor die Muffe ist eine Demontage ebenso schnell und einfach.

Download:

Gebrauchsanweisung Art.-Nr.: 771

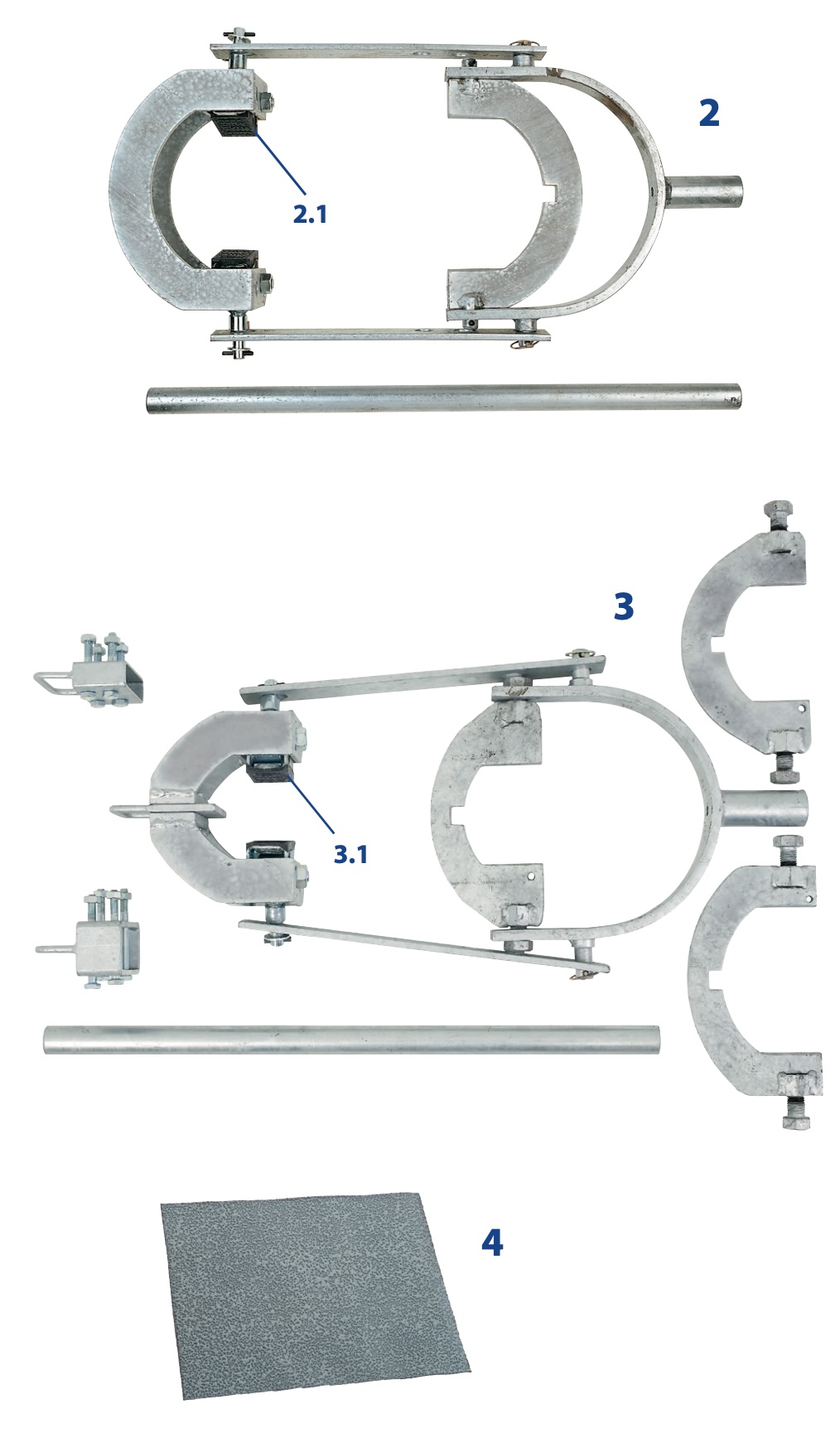

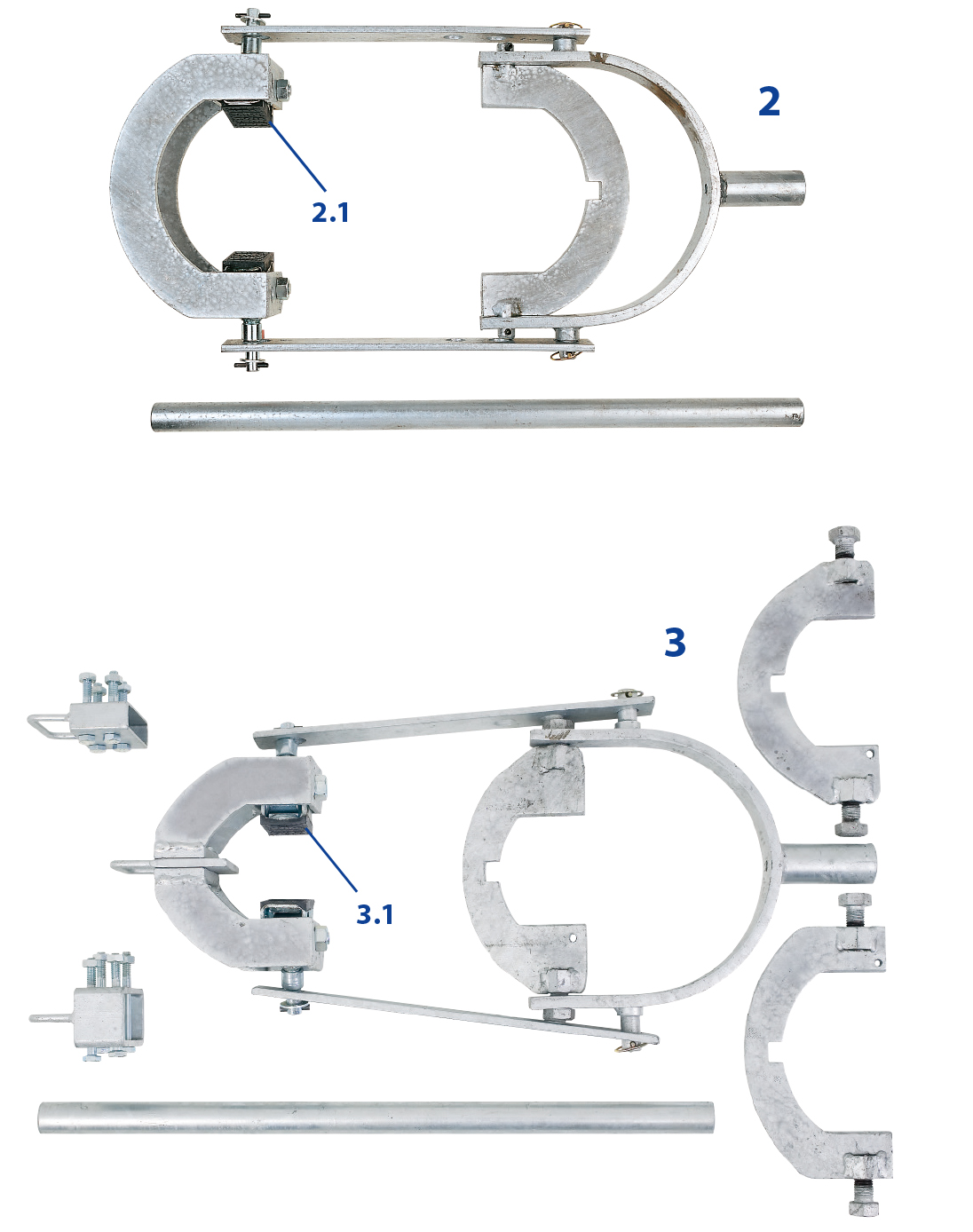

Bild	Beschreibung	Best-Nr.
2	Verlegegerät komplett, inkl. 2 x Anti-Rutschmatte
	DN 80	771 003
	DN 100	771 004
	DN 125	771 005
	DN 150	771 006
	DN 200	771 008
	DN 250	771 010
	DN 300	771 012
	DN 400	771 016
3	Verlegegerät mehrdimensional, komplett, inkl. 2 x Anti-Rutschmatte
	DN 80, 100 und 125	771 103
	DN 150 und 200	771 106
	DN 250 und 300	771 110

Anfrageliste anzeigen →

Ersatzteile Art.-Nr. 771

Bild	Beschreibung	Best-Nr.
2.1	Ersatzbacke für DN 80 bis DN 250	771 050
	Ersatzbacke für DN 300 bis DN 400	771 100
3.1	Ersatzbacke für DN 80, 100 + 125 und DN 150 + 200	771 050
	Ersatzbacke für DN 250 + 300	771 100
4	Anti-Rutschmatte 200 x 150 mm (bei sehr glatter Rohroberfläche)	771 150
