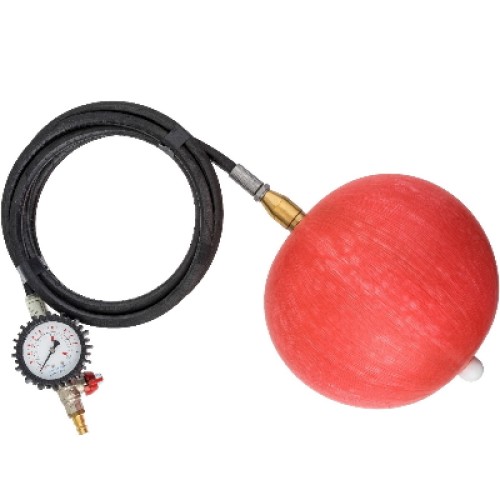

MDS-Kanal-Absperrblase Art.-Nr. 780 K

mit 3 m Füllschlauch, Manometer und Absperrhahn

Einsetzbar für Abwasser, Fernwärme, Gas, Wasser und Petrochemie
(Die Beständigkeit muss geprüft werden, Blase besteht aus Naturgummi)!

Blase wird in drucklosem Rohrzustand axial in die Rohrleitung gesetzt!
Die Größenangabe der MDS-Kanalblase muss dem Rohrinnendurchmesser in mm entsprechen!
Drei Ausführungen stehen zur Auswahl:

  • bis 1 bar Leitungsdruck
  • bis 4 bar Leitungsdruck
  • bis 10 bar Leitungsdruck

Größere Kanal-Absperrblasen auf Anfrage lieferbar!

Der Ausbau der Blase (Entspannen des Blaseninnendruckes) darf nur nach völligem Entspannen der Rohrleitung, direkt vor und direkt hinter der Blase, erfolgen!

Die Vorschriften und Regeln der Berufsgenossenschaft sind einzuhalten!

Download:

Gebrauchsanweisung BA 780 K - MDS-Kanal-Absperrblasen


Bild Beschreibung Best-Nr. Anzahl
1

MDS-Kanal-Absperrblase bis 1 bar Leitungsdruck,
mit Schlauch, Manometer, und Absperrhahn

Ø 60 - 80 mm 780 911
Ø 80 - 120 mm 780 912
Ø 120 - 170 mm 780 913
Ø 140 - 215 mm 780 914
Ø 190 - 270 mm 780 915
Ø 240 - 315 mm 780 916
Ø 300 - 400 mm 780 917
Ø 450 - 600 mm 780 918
Ø 600 - 800 mm 780 919
Ø 800 - 1000 mm 780 920
Ø 1000 - 1200 mm 780 921
1

MDS-Kanal-Absperrblase bis 4 bar Leitungsdruck,
mit Schlauch, Manometer, und Absperrhahn

Ø 60 - 80 mm 780 941
Ø 80 - 120 mm 780 942
Ø 120 - 170 mm 780 943
Ø 140 - 215 mm 780 944
Ø 190 - 270 mm 780 945
Ø 240 - 315 mm 780 946
Ø 300 - 400 mm 780 947
Ø 450 - 600 mm 780 948
Ø 600 - 800 mm 780 949
Ø 800 - 1000 mm 780 950
Ø 1000 - 1200 mm 780 951
1

MDS-Kanal-Absperrblase bis 10 bar Leitungsdruck,
mit Schlauch, Manometer, und Absperrhahn

Ø 60 - 80 mm 780 991
Ø 80 - 120 mm 780 992
Ø 120 - 170 mm 780 993
Ø 140 - 215 mm 780 994
Ø 190 - 270 mm 780 995
Ø 240 - 315 mm 780 996
Ø 300 - 400 mm 780 997
Ø 450 - 600 mm 780 998
Ø 600 - 800 mm 780 999
