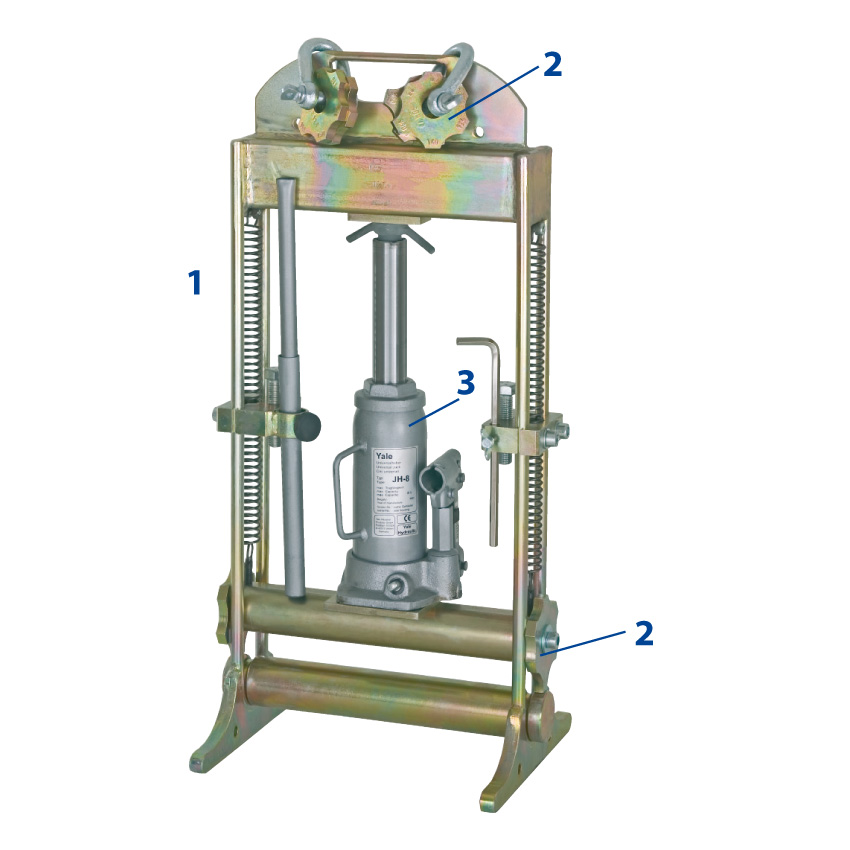

PE-Rohr-Quetschvorrichtung Q 160 Art.-Nr. 800/3

zum Quetschen von PE-Rohr Da 75 - 160 mm

Ein unentbehrliches Werkzeug bei Montage- und Reparaturarbeiten sowie Havarien an PE-Leitungen. Solide Schweißkonstruktion. Pressvorgang mittels Hydraulikpumpe.

ACHTUNG! Beim PE-Rohr-Quetschen und auch beim Rückformen sollte man langsam verformen, damit das PE-Molekül nicht reißt, sondern sich nur reckt.

Eine montierte Erdungssteckdose ermöglicht die Erdung des Gerätes, gemäß DGUV I 203-090 gefordert, in Einsatzbereichen bei denen mit Erdgas-Luft-Gemischen zu rechnen ist.

Download:

Gebrauchsanweisung BA 800 100 - 800 200


Bild Beschreibung Best-Nr. Anzahl
1

Quetschvorrichtung Q 160,
mit 3 Abstandshaltern für SDR 11, SDR 17 und SDR 17,6

800 150
2 Erdspieß mit zwei Steckdosen 25 mm² 774 500
3 Kabel komplett 25 mm² - 2 m lang 774 217

Ersatzteile Art.-Nr. 800/3

Bild Beschreibung Best-Nr. Anzahl
4

1 Paar Abstandshalter SDR 11, lose

800 155
1 Paar Abstandshalter SDR 17,6, lose 800 156
1 Paar Abstandshalter SDR 17 lose 800 157
5

Hydraulik 8 t, einbaufertig zu Q 160

800 158
6 Sechskantstiftschlüssel 8 mm,200 mm lang 260 180
7 Steckdose lose 25 mm², mit AG M20 x 1,5 774 501
