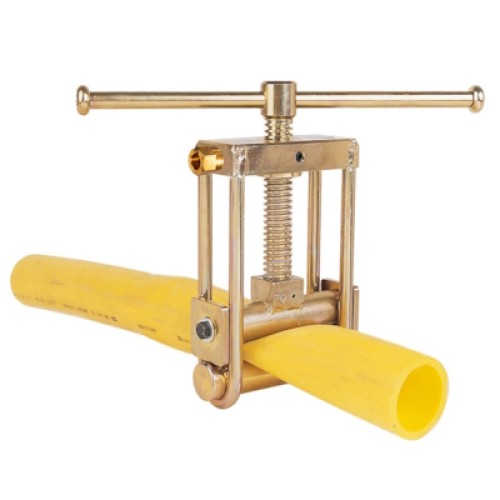

PE-Rohr-Quetschvorrichtung Q 63 Art.-Nr. 800/1

zum Quetschen von PE-Rohr DA 32 - 63 mm

Ein unentbehrliches Werkzeug bei Montage- und Reparaturarbeiten sowie Havarien an PE-Leitungen. Solide Schweißkonstruktion. Pressvorgang mittels Handspindel.

Präzisierte Abstandshalter garantieren keine Rohrbeschädigung (Quetschgrad max. 80 %). Die Spindel läuft in einer Messingbuchse. Die Kraftübertragung geschieht über Kugellager. Der Knebel ist beweglich für Arbeiten in beengtem Raum.
Eine montierte Erdungssteckdose ermöglicht die Erdung des Gerätes, gemäß DGUV I 203-090 gefordert, in Einsatzbereichen bei denen mit Erdgas-Luft-Gemischen zu rechnen ist.

ACHTUNG! Beim PE-Rohr-Quetschen und auch beim Rückformen sollte man langsam verformen, damit das PE-Molekül nicht reißt, sondern sich nur reckt.

Download:

Gebrauchsanweisung BA 800 050 / 801 050

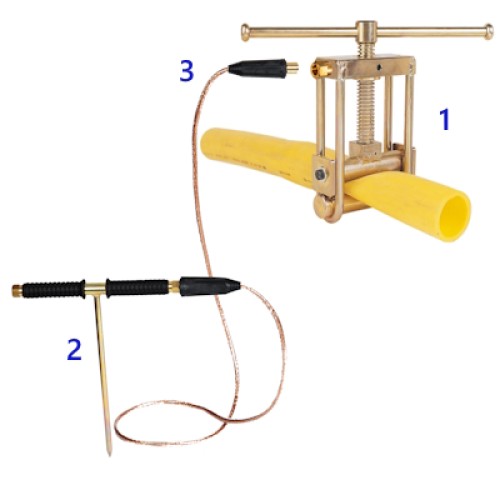

Bild Beschreibung Best-Nr. Anzahl
1 Quetschvorrichtung Q 63, mit Abstandshalter für SDR 11 800 050
2 Erdspieß mit zwei Steckdosen 25 mm² 774 500
3 Kabel komplett 25 mm² - 2 m lang 774 217

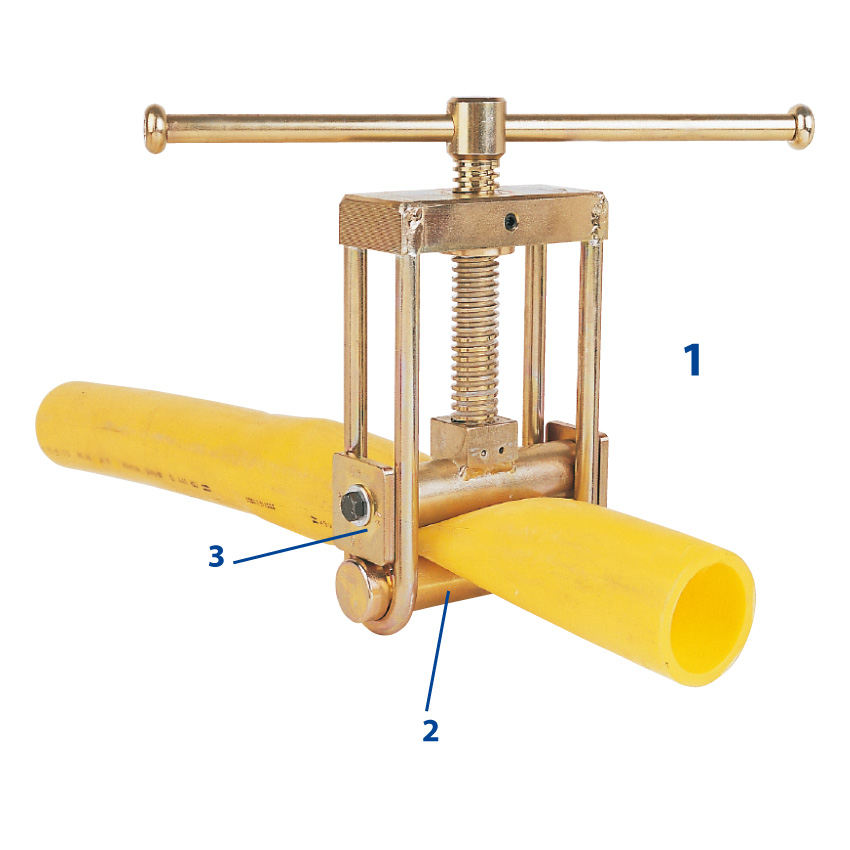

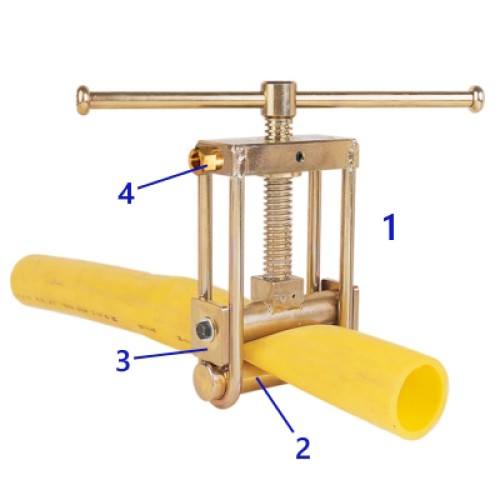

Ersatzteile Art.-Nr. 800/1

Bild Beschreibung Best-Nr. Anzahl
2 Untere Rolle zu Q 63 800 051
3 Abstandshalter zum Einstellen der Wanddicke 800 052
4 Steckdose lose 25 mm², mit AG M20 x 1,5 774 501
