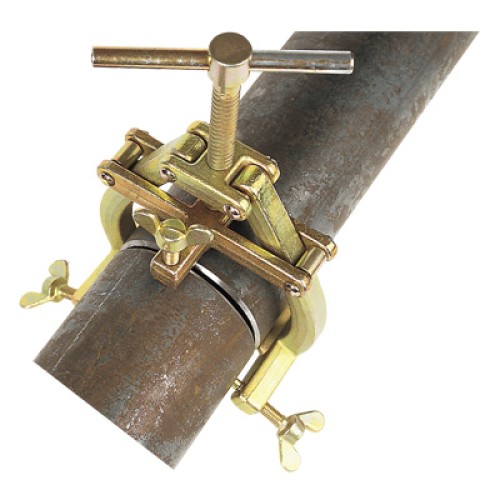

Rohrschnellspanner Art.-Nr. 776G

galvanisierte Stahlausführung

Zum genauen Zentrieren und Spannen von zwei Rohren ohne Längenbegrenzung sowie von Rohrbögen, Flanschen, T-Stücke, Reduzier- und sonstigen Formstücken an Rohren.

Die Arbeiten können ohne zusätzliche Helfer ausgeführt werden. Die Schweißstelle ist allseitig zugänglich.
Die Feineinstellung der Rohrdurchmesser erfolgt durch Flügelschrauben.


Bild Beschreibung Best-Nr. Anzahl

Rohrschnellspanner

Spannbereich Ø 26 - 76 mm 776 403
Spannbereich Ø 51 - 127 mm 776 406
Spannbereich Ø 102 - 177 mm 776 408
Spannbereich Ø 127 - 228 mm 776 409
Spannbereich Ø 254 - 355 mm 776 414

Ersatzteile Art.-Nr. 776G

Bild Beschreibung Best-Nr. Anzahl
Flügelschraube zu Rohrschnellspanner
für Ø 26 - 76 mm 776 413
für Ø 51 - 177 mm 776 416
für Ø 127 - 355 mm 776 419

Auflagepunkt der Flügelschraube ist eine eingelassene Kugel.
