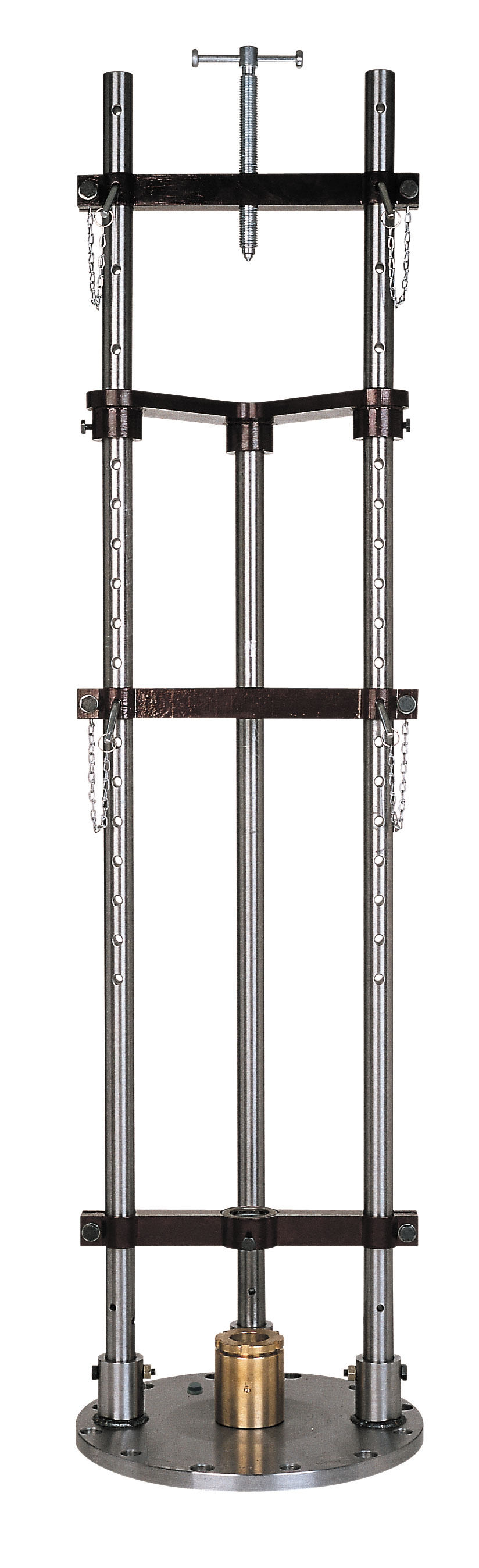

Drei-Säulen-Anbohrständer für Bohrungen DN 200-400, verstärkte Ausführung
Art.-Nr. 119/4

mit Fußflansch DN 300 gebohrt nach PN 10 und PN 16
einschl. Dichtungen bis 80° C und Zubehör
für Bohrungen DN 300
mit Zwischenflansch für Bohrungen DN 200 – 400
für glatte Bohrstangen, Ø 50 mm und 28 mm A-VK.
max. Arbeitsdruck = 16 bar
für Hand- und Motorantrieb

Funktionsbeschreibung:

Der Säulen-Anbohrständer wird mittels Fußflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug (Zentrierbohrer und Fräser) ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant im Innenvierkant des Druckluftmotors einliegt.
Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird an dem Kreuzgriff des Motors zugestellt. Nach der Anbohrung erfolgt die Rückführung der Bohrstange über die Druckbrücke mit Spindel.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 119 900

Komponenten
Art.-Nr. 119/4

Art.-Nr. 119/4

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

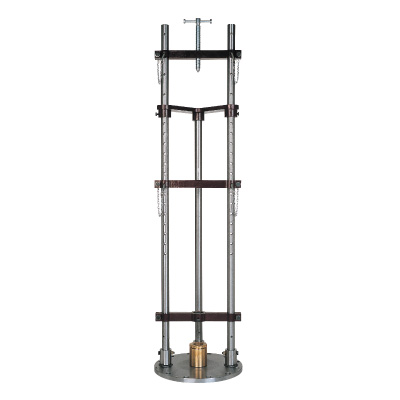

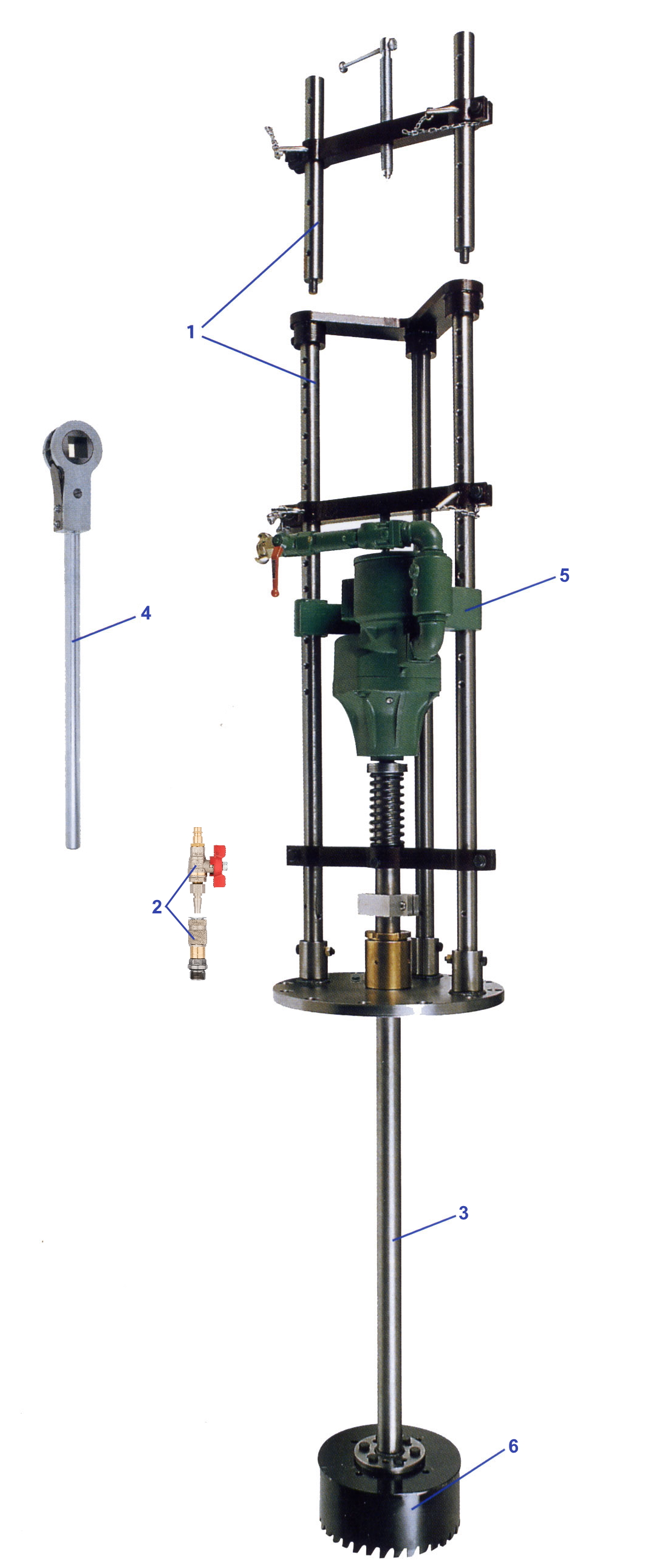

1	119 900	Anbohrständer, Rückführungsbrücke mit Spindel, Klemmschale zur Rückführung der Bohrstange, Säulenverlängerung, Führungsbrücke, Stützbrücke, Druckbrücke, ohne Bohrstange, ohne Antrieb
2	143 911	Bohrstange Ø 50 mm, 28 mm A-VK, mit Flansch Ø 140 mm und Innenkonus, 1100 mm lang
		Bohrstangen Ø50 mm, für Drei-Säulen-Anbohrständer Art.-Nr. 119/4

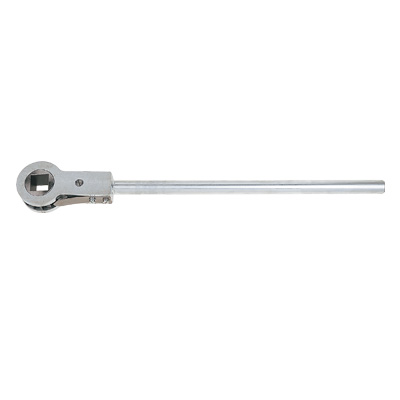

3	120 580	Anbohrknarre, 28 mm I-Vierkant, 550 mm Hebelarm
		Anbohr-Knarren mit offenem Zahnkranz
4	119 905	Druckluftmotor 20 U/min. (belastet), mit 28 mm Innenvierkant, speziell nur für Drei-Säulen-Anbohrständer 119 900!
		Druckluftmotor für Anbohrständer Art.-Nr. 119 SP, 119/3, 119/4 (3 Säulen)
5		Schneidwerkzeuge

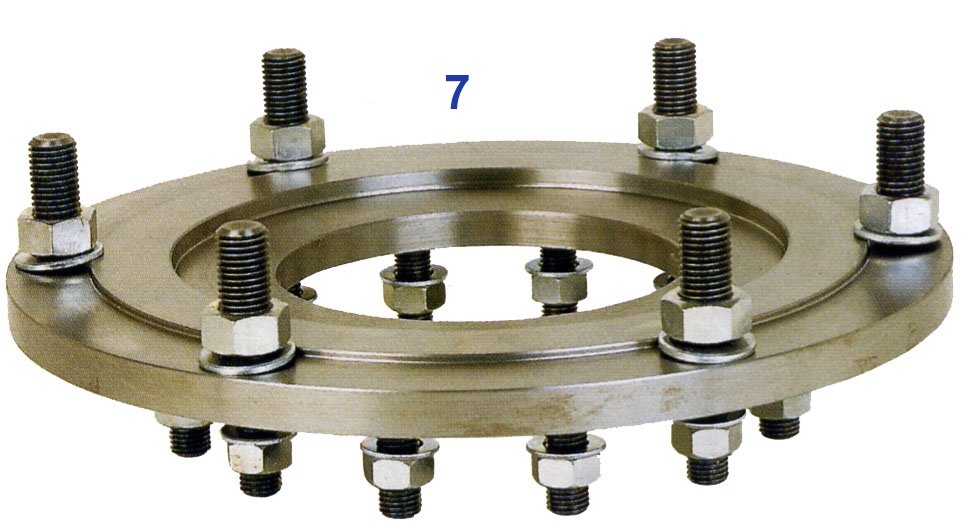

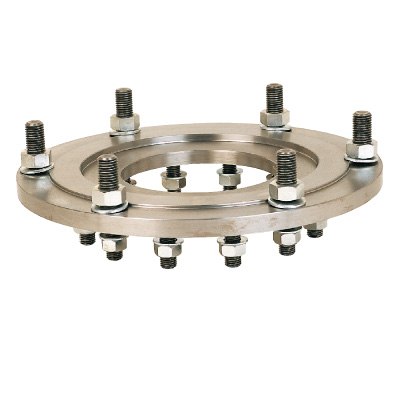

6	119 335	Zwischenflansch DN 300 auf DN 200, PN 10
	119 336	Zwischenflansch DN 300 auf DN 200, PN 16
	119 337	Zwischenflansch DN 300 auf DN 250, PN 10
	119 338	Zwischenflansch DN 300 auf DN 250, PN 16
	119 339	Zwischenflansch DN 300 auf DN 400, PN 10
	119 340	Zwischenflansch DN 300 auf DN 400, PN 16
	119 341	Zwischenflansch DN 300 auf DN 500, PN 10
	119 342	Zwischenflansch DN 300 auf DN 500, PN 16

Ersatzteile
Art.-Nr. 119/4

Art.-Nr. 119/4
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

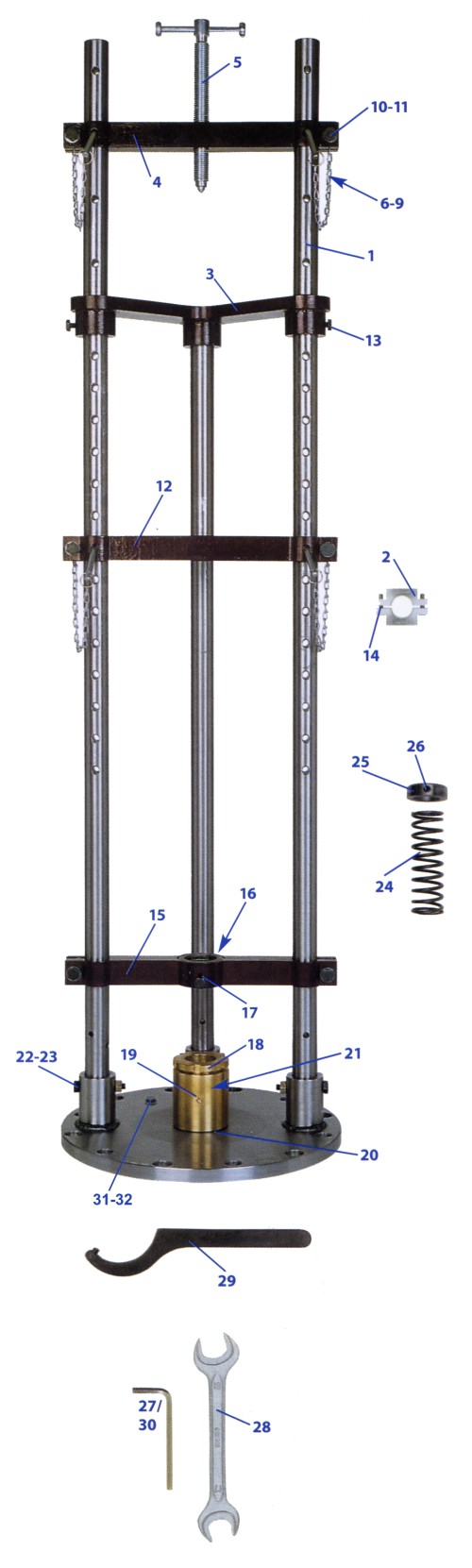

1	119 925	Säulenverlängerung, 400 mm lang
2	119 924	Klemmschale
3	119 904	3-Säulen-Stützbrücke, komplett
4	119 930	Druckbrücke mit Spindel, komplett
5	110 930	Gewindespindel, komplett
6	119 847	Stift mit Kette komplett
7	119 850	Stift, lose
8	119 848	Ring, lose
9	119 849	Knotenkette, lose
10	119 846	Sechskantschraube M 12 x 40
11	119 845	Unterlegscheibe
12	119 940	Druckbrücke, komplett (bei Motorantrieb)
13	119 565	Sechskantschraube M 10 x 20
14	119 923	Zylinderkopfschraube M 10 x 30
15	119 960	Führungsbrücke, komplett
16	119 962	Drucklager, lose
17	119 565	Sechskantschraube M 10 x 20
18	119 914	Stopfbuchsverschraubung
19	119 916	Stopfbuchssockel
20	360 806	O-Ring 70 x 4, bis 80 °C
21	119 913	Stopfbuchspackung
22	119 968	Sechskantschraube M 12 x 75
23	774 115	Mutter M 12
24	119 966	Gegenfeder Ø 50 mm
25	119 967	Stellring Ø 50 mm
26	119 568	Gewindestift M10 x 16, DIN 915

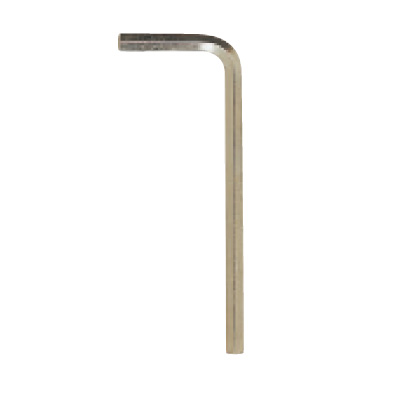

27	119 595	Sechskantstiftschlüssel 5 mm

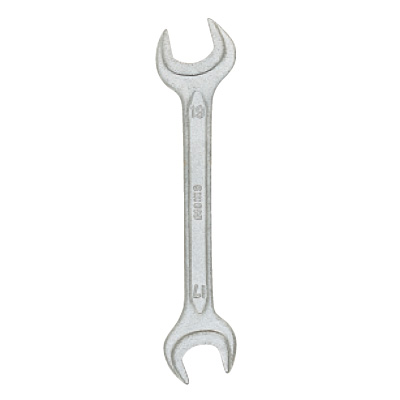

28	080 995	Maulschlüssel SW 17 x 19
29	370 113	Hakenschlüssel 95 - 100, mit Zapfen

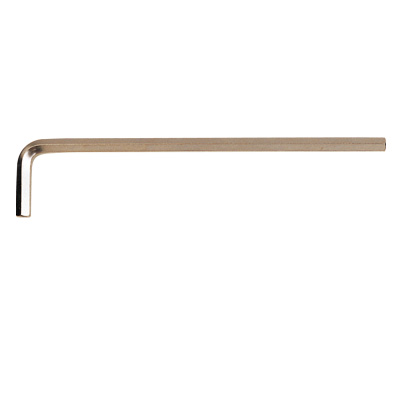

30	260 180	Sechskantstiftschlüssel 8 mm L = 200

Zubehör
Art.-Nr. 119/4

Art.-Nr. 119/4
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
	auf Anfrage	Transportkasten aus Holz (ohne Abb.) für Anbohrständer, Bohrstangen und Knarre
	auf Anfrage	Transportkasten aus Holz (ohne Abb.) für drei Zwischenflansche DN 200 – DN 300
	317 602	Transportkasten aus Holz (ohne Abb., ohne Inhalt) für einen Satz Lochfräser DN 80 – DN 300, Maße: 540 x 380 x 205 mm

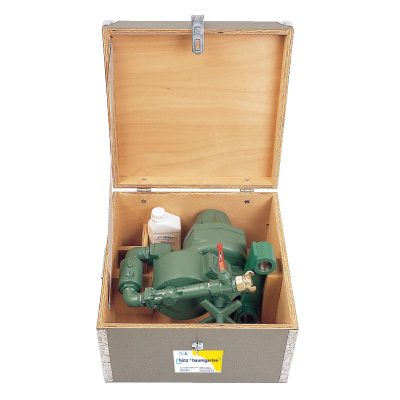

	119 902	Transportkasten aus Holz, (ohne Inhalt) für Druckluftmotor und Ölbehälter (1 Liter) Maße: 500 x 470 x 550 mm
