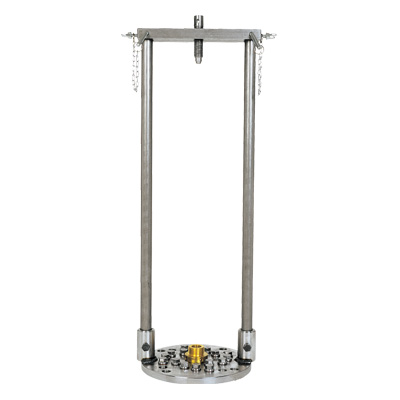

Säulenständer und Anbohrflansche Art.-Nr. 266, 266 A bis D


  • für Anbohrungen von DN 40 bis DN 150, Lochkreis gebohrt nach PN 10 + 16, in Verbindung mit Perfekt 3 oder Perfekt 4

  • max. Arbeitssdruck = 8 bar

  • für Hand- und Motorantrieb

Download

Gebrauchsanweisung

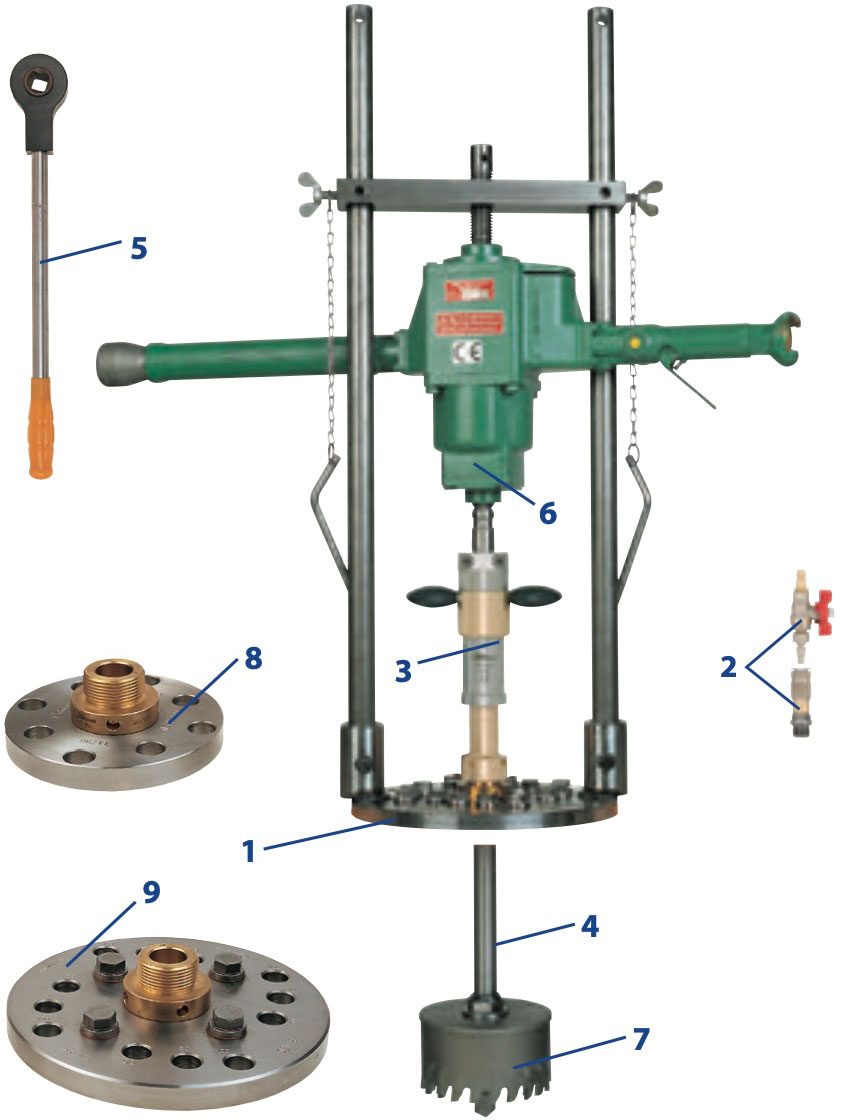

Bild Beschreibung Best-Nr. Anzahl
1 Flansch, einschl. Säulen und Brücke als Widerlager beim Bohren mit Druckluft-Bohrmaschine, gebohrt nach DIN-PN 10 + 16, DN 40 – DN 150 (Art.-Nr. 266 D) 266 150
  Anbohrständer Perfekt-3 260 003
  Anbohrständer Perfekt-4 260 004
2 Adapter für Druckprüfung, komplett 119 440
3 Bohrstangen für Perfekt-3
Bohrstangen für Perfekt-4
5 Knarren
6 Motorantrieb
7 Fräser Zentrierbohrer
Flansch ohne Säulen mit Anschluss G 1¼“ A.-Gew. gebohrt nach PN 10 + 16

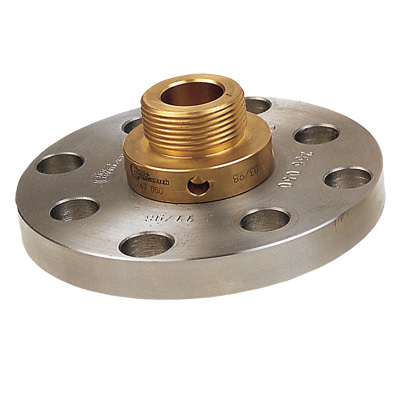

8 DN 40 + DN 50 Art.-Nr. 266 266 050
  DN 65 + DN 80 Art.-Nr. 266 A 266 080
  DN 80 + DN 100 Art.-Nr. 266 B 266 100

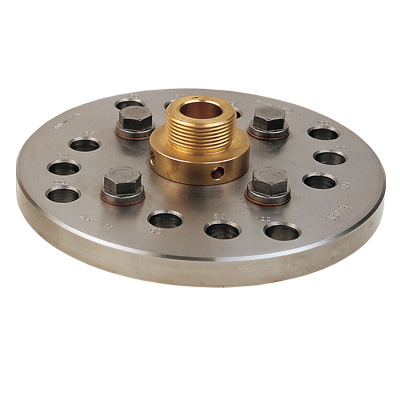

9 DN 40 – DN 100 Art.-Nr. 266 C 266 103
Anfrageliste anzeigen →
266Uebersicht

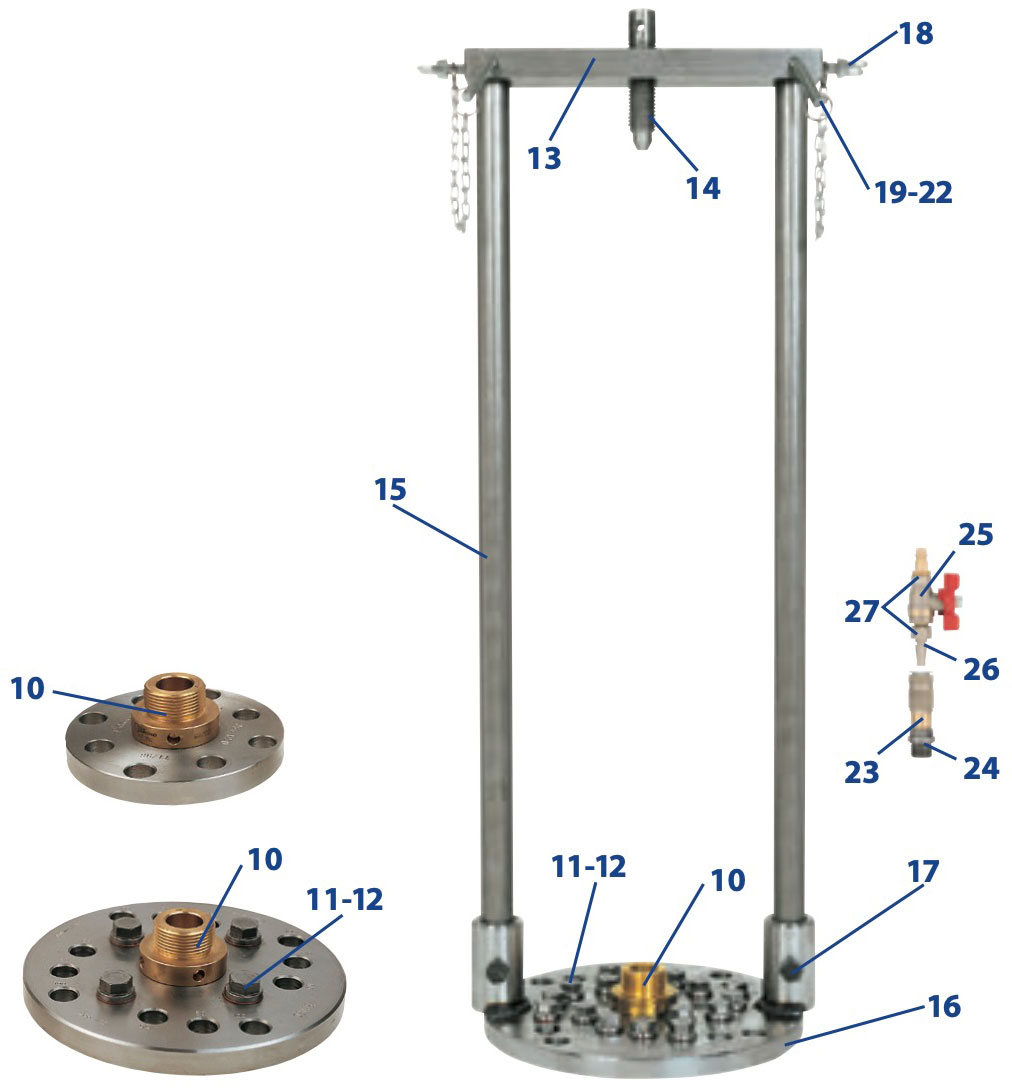

Ersatzteile Art.-Nr. 266, 266 A bis D

Bild Beschreibung Best-Nr. Anzahl
10 Doppelnippel 1¼“ x 1½“ aus Ms 267 050
11 Dichtschraube M 20 x 1,5 266 152
12 Kupfer-Dichtung 266 153
13 Brücke kompl. ohne Spindel 266 158
14 Gewindespindel, lose 266 159
15 Säule, lose 266 157
16 Flansch, lose, incl. Bild 10-12, 17 266 155
17 Sechskantschraube mit Mutter 266 154
18 Flügelschraube 080 931
19 Stift mit Kette kompl. 119 847
20 Stift, lose 119 850
21 Ring, lose 119 848
22 Knotenkette, lose 119 849
23 Mutterteil-Schnellkupplung mit Anschlussgew. M 20 x 1,5 119 430
24 O-Ring Ø 17 x 2,5 mm, bis 80 °C 360 509
25 Kugelhahn ¼“ A-Gew. mit Schlauchtülle MDS 781 019
26 Schnellverschlußkupplung, Vaterteil 360 825
27 Kugelhahn ¼“ A-Gew. mit Schnellverschlussk., Vaterteil 119 435
Anfrageliste anzeigen →
266Ersatzteile

Zubehör Art.-Nr. 266, 266 A bis D

Bild Beschreibung Best-Nr. Anzahl

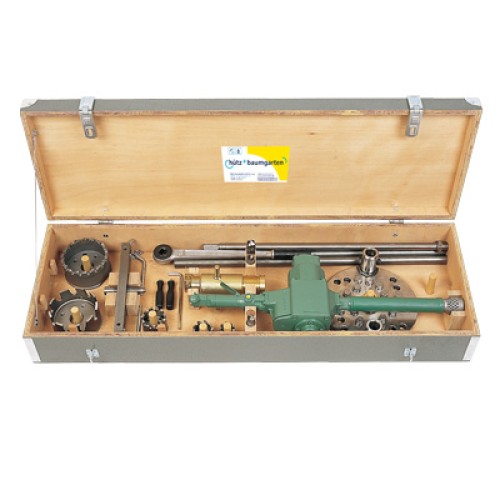

28 Transportkasten aus Holz (ohne Inhalt) für 266 D, Zubehör und Druckluftmotor Maße: 1280 x 450 x 220 mm (max. Bohrstangenlänge 1230 mm) 260 993
Transportkasten aus Holz (o. Abb.) (ohne Inhalt) für 266, 266 A bis C, Zubehör und Druckluftmotor Maße: 970 x 330 x 200 mm (max. Bohrstangenlänge 870 mm) 260 991
