„Perfekt“-3
Art.-Nr. 260/3

zum Aufschrauben mit Rp 1 1/4“ I-Gewinde einschl. Dichtungen bis 80 °C
für Bohrungen 1“ – 3“
für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
empfohlener max. Arbeitsdruck = 8 bar
für Hand- und Motorantrieb

Produktbeschreibung:

Der „Perfekt"-3 dient zum Anbohren von Rohrleitungen bis zu einer Bohrdimension DN 80, in Verbindung mit dem Säulenständer (Best.-Nr.: 266 150) bis zu einer Bohrdimension DN 150. Bei Anbohrungen mit unserem PE-Anbohrsystem Art.-Nr.: 345 bis zu einem Fräser-Ø 172 mm (Abgang Ø 225 mm) auch ohne Säulenständer. Weiterhin zum Sperren von Rohrleitungen 1“ bis 2 1⁄2“ mit unserer Schleusensperrvorrichtung Art.-Nr.: 351.

Die Medienbeständigkeit, vor allem der Dichtungen, muss geprüft werden.
Die NBR-Dichtungen sind für den Einsatz im Erdgas sowie im Wasser (max. Temp. 80 °C) geeignet. (Ggf. können Dichtungen für weitere Medien geliefert werden.)

Funktionsbeschreibung:

Die Befestigung des „Perfekt"-3 erfolgt durch Aufschrauben des G 11⁄4“ Innengewindes auf der Geräteunterseite. Die Bohrstange wird über die Spannklaue geklemmt. Bei geklemmter Bohrstange wird über den Bohrstangenvierkant die Drehbewegung der Bohrstange erzeugt und über die Ballengriffe der Vorschub gegeben.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 260 003

Komponenten
Art.-Nr. 260/3

Art.-Nr. 260/3

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

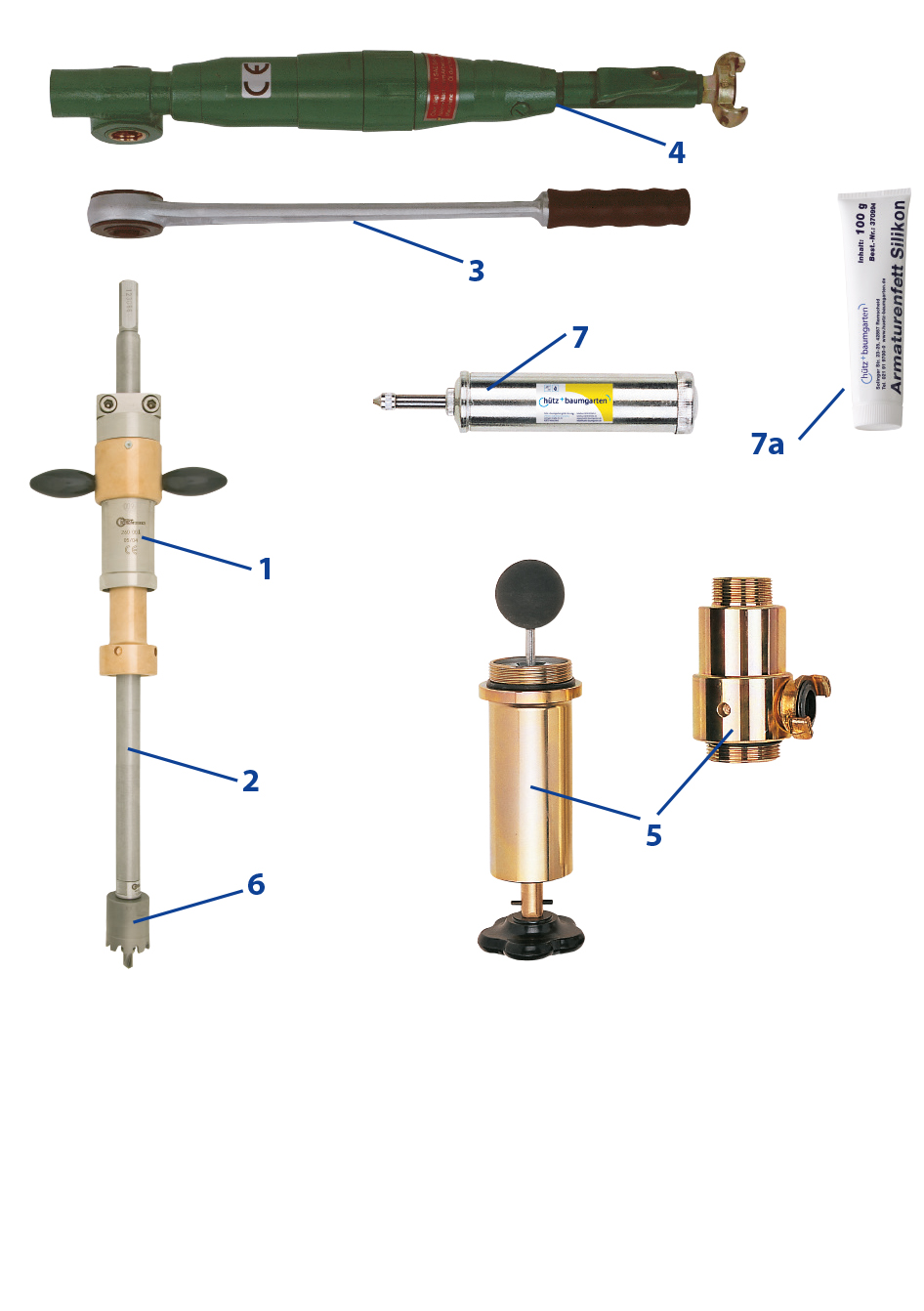

1	260 003	Anbohrständer „Perfekt“-3
2	123 066	Bohrstange, Ø 25 mm, 20 mm A-VK, mit Ww 3/4“ I-Gew., einschl. Doppelnippel 409 820 mit Ww 3/4“ A-Gew. x G 3/8“ A-Gew. + M 12 I-Gew. für Zentrierbohrer, 615 mm lang
		Bohrstangen Ø25 mm, für „Anbohr-Zwerg“, „Perfekt“-2 + „Perfekt“-3, „Säulen-Anbohrständer“
3	375 561	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm
4	230 902	Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant
4		Druckluftmotor für Anbohrständer Art.-Nr. 80, 80/F, 119, 260/1, 260/2, 260/3, 260/4, 270, 309
		Antriebe
5		Aufschraubstücke und Hilfsventile
6		Schneidwerkzeuge

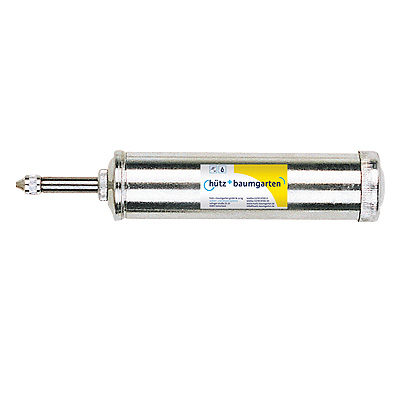

7	745 110	Kolbenstoßpresse zum Fetten des Kugellagers (mit Fett)
7a	370 994	Armaturenfett Silikon,Tube 100g

Ersatzteile
Art.-Nr. 260/3

Art.-Nr. 260/3

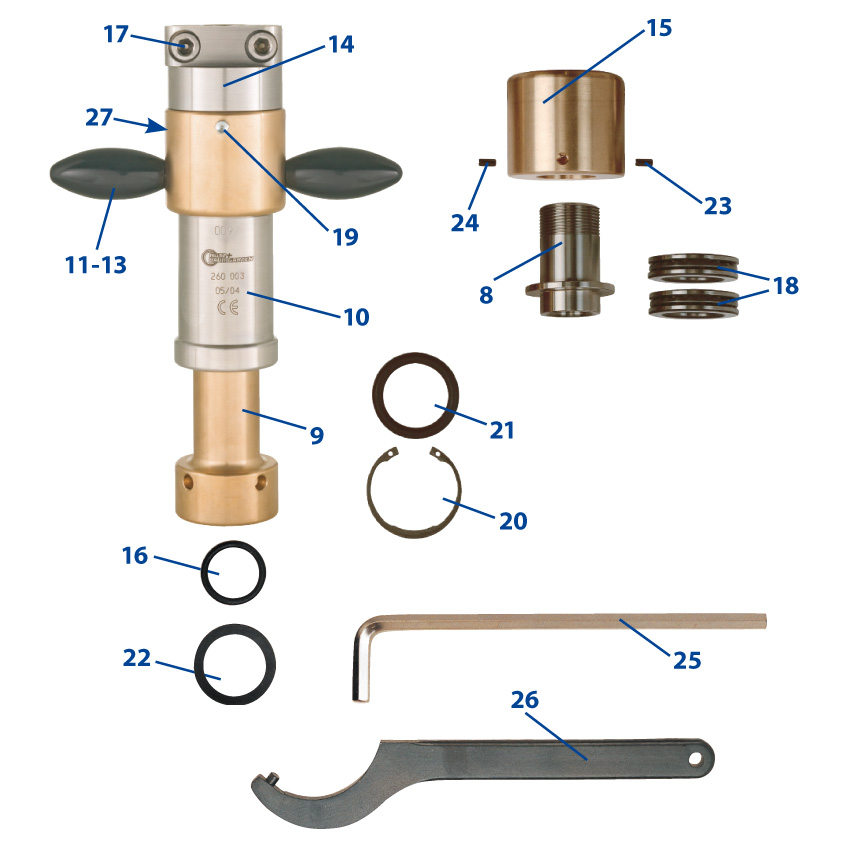

Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

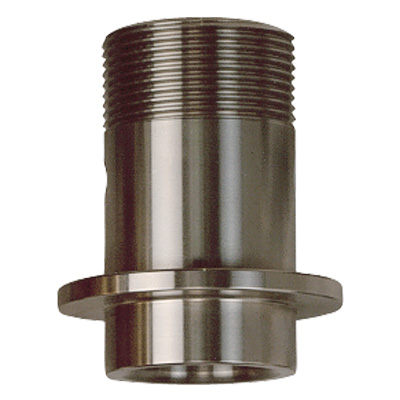

8	260 311	Lagerhülse
9	260 321	Gewindebüchse
10	260 330	Vorschubbüchse
11	080 932	Handgriff komplett
12	080 933	Griff lose
13	080 934	Gewindestift lose
14	260 312	Spannklaue + Schrauben

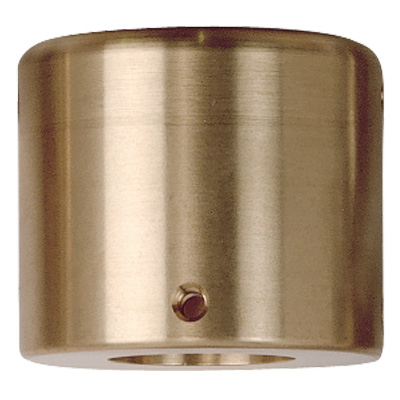

15	260 300	Lagerbuchse
16	080 912	O-Ring 25 x 4, bis 80 °C 2 x erforderlich
17	260 313	Spannschraube 2 x erforderlich

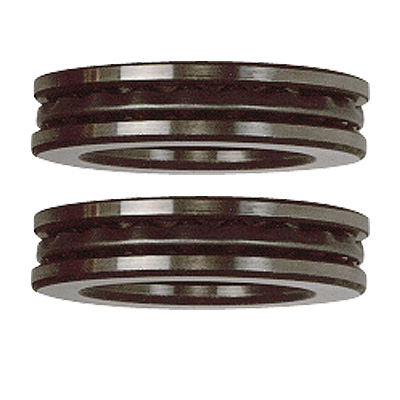

18	260 340	Kugellager 2 x erforderlich
19	260 150	Fettnippel 2 x erforderlich

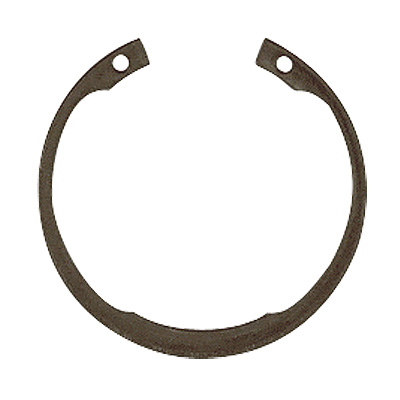

20	260 322	Sicherungsring
21	260 320	Abstreifring
22	080 911	Dichtring bis 80 °C

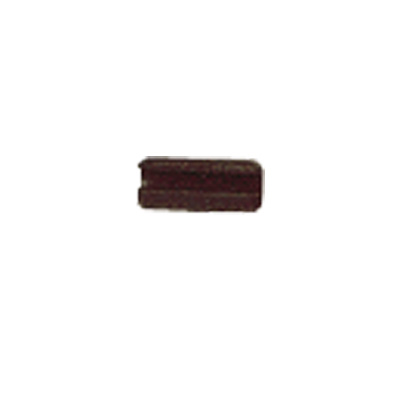

23	260 323	Schwerspannstift
24	283 611	Madenschraube
25	260 180	Sechskantstiftschlüssel 8 mm L = 200

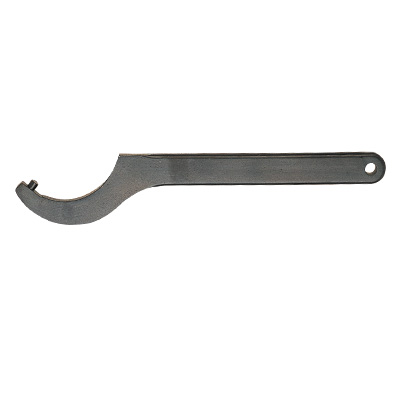

26	260 165	Hakenschlüssel 58 - 62, mit Zapfen
27	260 430	Gewindestift M10 x 10

Zubehör
Art.-Nr. 260/3

Art.-Nr. 260/3
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
	086 003	Transportkasten aus Stahlblech für Anbohrständer, Knarre, Fräser bzw. Bohrer, versch. Adapter und Druckluftmotor (ohne Inhalt); Maße: 830 x 335 x 210 mm (max. Bohrstangenlänge 780 mm)

hütz+baumgarten Anbohr- und Absperrsysteme – Beständigkeit durch Fortschritt seit 1891

Art.-Nr. 260/3

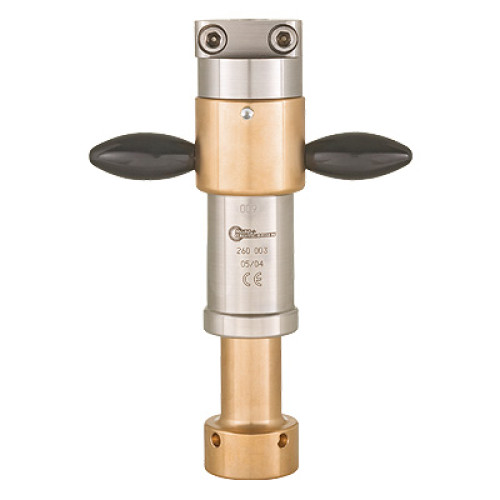

„Perfekt“-3 Art.-Nr. 260/3
