Art.-Nr. 300

Vergrößerung per Mausklick

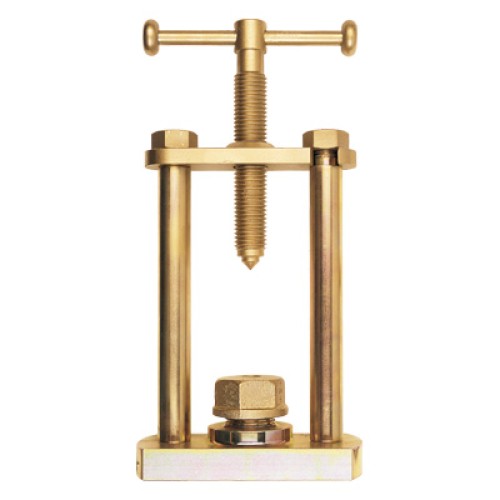

Säulen-Anbohrständer leichte Ausführung
Art.-Nr. 300

zum Aufschrauben mit Rp 1 1/4“ I-Gew.
einschl. Dichtungen bis 80 °C
für Bohrungen 1/2“ – 1 1/2“
für glatte Bohrstangen Ø 14 mm und 11 mm A-VK. oder für Ø 12 mm und 11 mm A-VK. (Stopfbuchse wechseln)
max. Arbeitsdruck = 12 bar
nur für Handantrieb

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 300 000

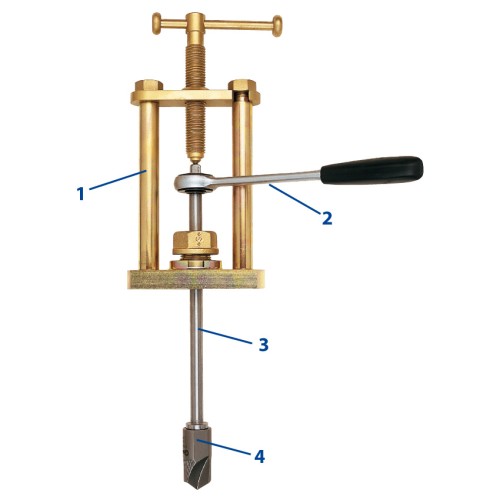

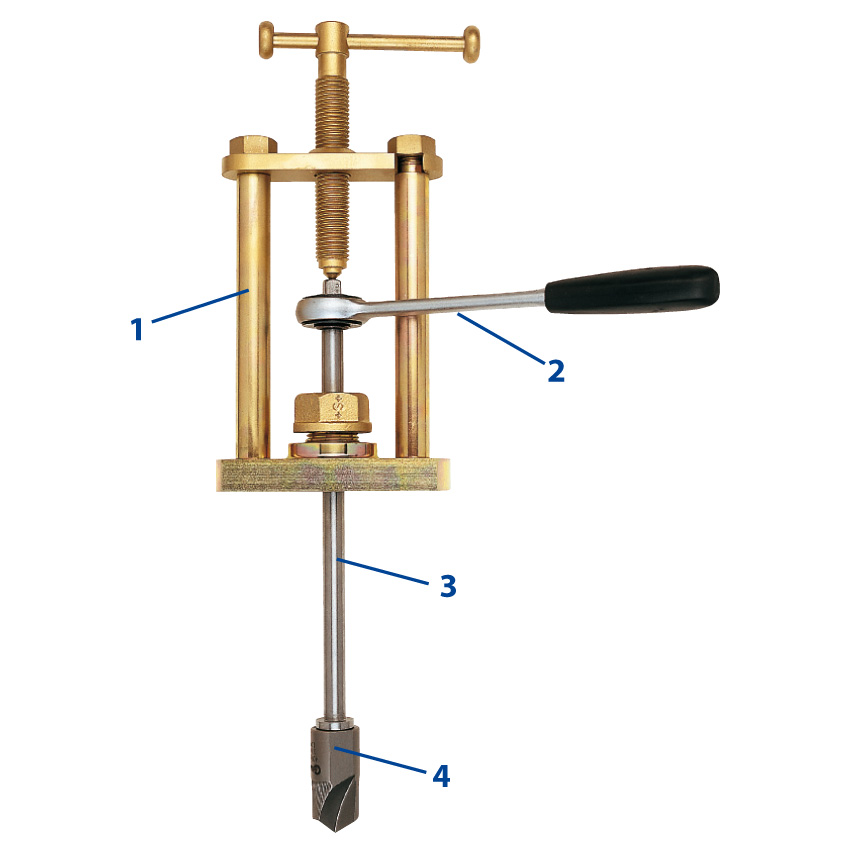

Komponenten
Art.-Nr. 300

Art.-Nr. 300

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
1	300 000	Anbohrständer, ohne Bohrstange mit Stopfbüchse für Bohrstange Ø 14 mm

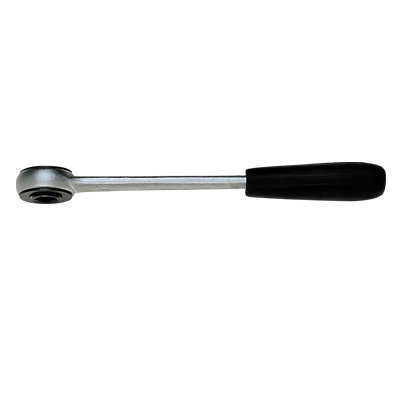

2	301 512	Anbohrknarre 11 mm I-Vierkant, 250 mm Hebelarm
3		Bohrstangen Ø14 mm, für Säulen-Anbohrständer Art.-Nr. 300
4		Schneidwerkzeuge

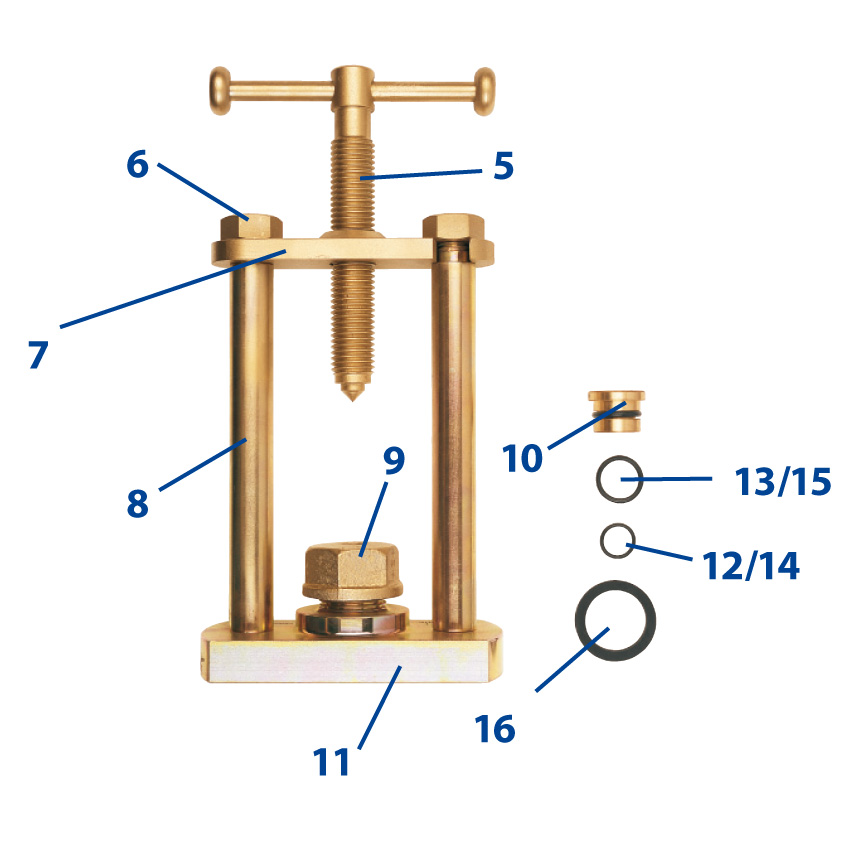

Ersatzteile
Art.-Nr. 300

Art.-Nr. 300
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
5	300 010	Gewindespindel
6	355 021	Mutter
7	300 030	Brücke
8	300 040	Säule
9	300 050	Stopfbuchsverschraubung
10	300 055	Dichtung 1/2“, für Ø 12 Schaft, bis 80 °C
	300 060	Dichtung, für Ø 14 Schaft, bis 80 °C
11	300 070	Fuß
12	300 855	O-Ring Ø12,3 x 2,4 bis 80 °C (für Dichtung 1/2" innen)
13/15	300 960	O-Ring 19,2 x 3 bis 80 °C (für Dichtung 1/2" und Ø14 aussen)
14	300 860	O-Ring Ø14,3 x 2,4 bis 80 °C (für Dichtung Ø14 innen)
16	080 911	Dichtring bis 80 °C

Zubehör
Art.-Nr. 300

Art.-Nr. 300
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
	140 600	Transportkasten aus Stahlblech, (ohne Inhalt) für Anbohrständer und Zubehör Maße: 670 x 250 x 200 mm (max. Bohrstangenlänge 625 mm)
