Art.-Nr. 119

Vergrößerung per Mausklick

Säulen-Anbohrständer „Stahl-Blitz“ schwere Ausführung
Art.-Nr. 119

mit Fußflansch zum Aufflanschen DN 25 bis DN 100
zusätzlich mit Rp 1 1/4“ I-Gew. zum Aufschrauben
einschl. Dichtungen bis 80 °C
für Bohrungen 1“ - 4“
für glatte Bohrstangen Ø 25 mm und 20 mm A-VK.
max. Arbeitsdruck = 8 bar
für Hand- und Motorantrieb

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 119 000/001/002

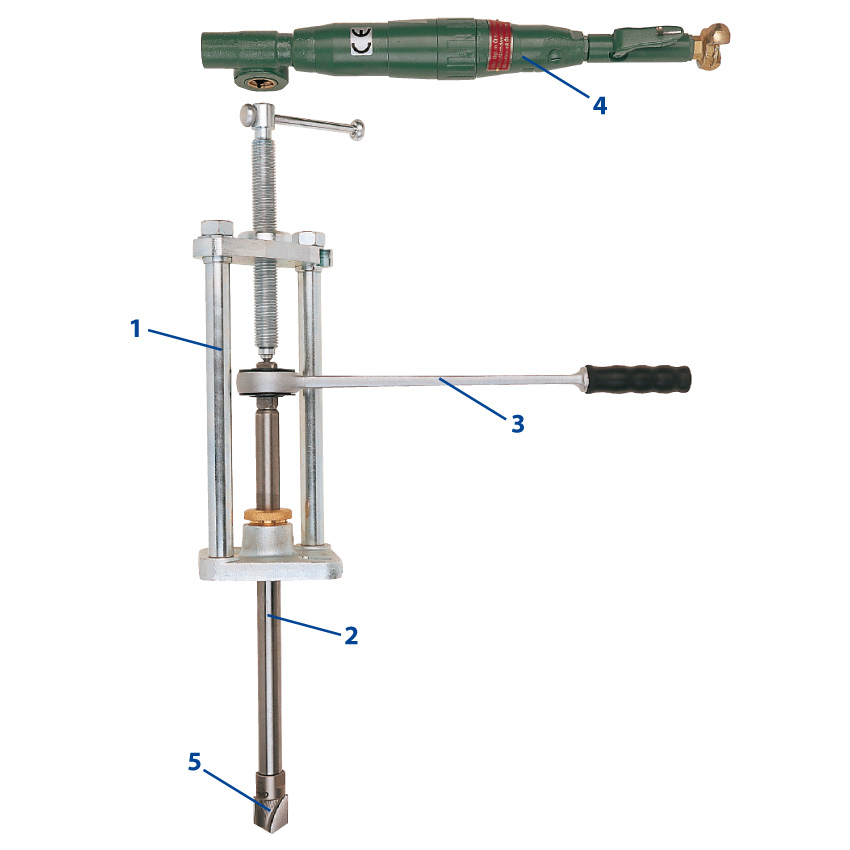

Komponenten
Art.-Nr. 119

Art.-Nr. 119

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
1	119 000	Anbohrständer Gr. 0, mit Langlöcher für DN 40 - 80, ohne Bohrstange
1	119 001	Anbohrständer Gr. 1, mit Langlöcher für DN 50 - 100, ohne Bohrstange
1	119 002	Anbohrständer Gr. 2, mit Langlöcher für DN 25 - 50, ohne Bohrstange
2		Bohrstangen Ø25 mm, für „Anbohr-Zwerg“, „Perfekt“-2 + „Perfekt“-3, „Säulen-Anbohrständer“
3	375 561	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm
4	230 902	Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant
		Druckluftmotor für Anbohrständer Art.-Nr. 80, 80/F, 119, 260/1, 260/2, 260/3, 260/4, 270, 309
5		Schneidwerkzeuge
		Aufschraubstücke und Hilfsventile

Ersatzteile
Art.-Nr. 119

Art.-Nr. 119

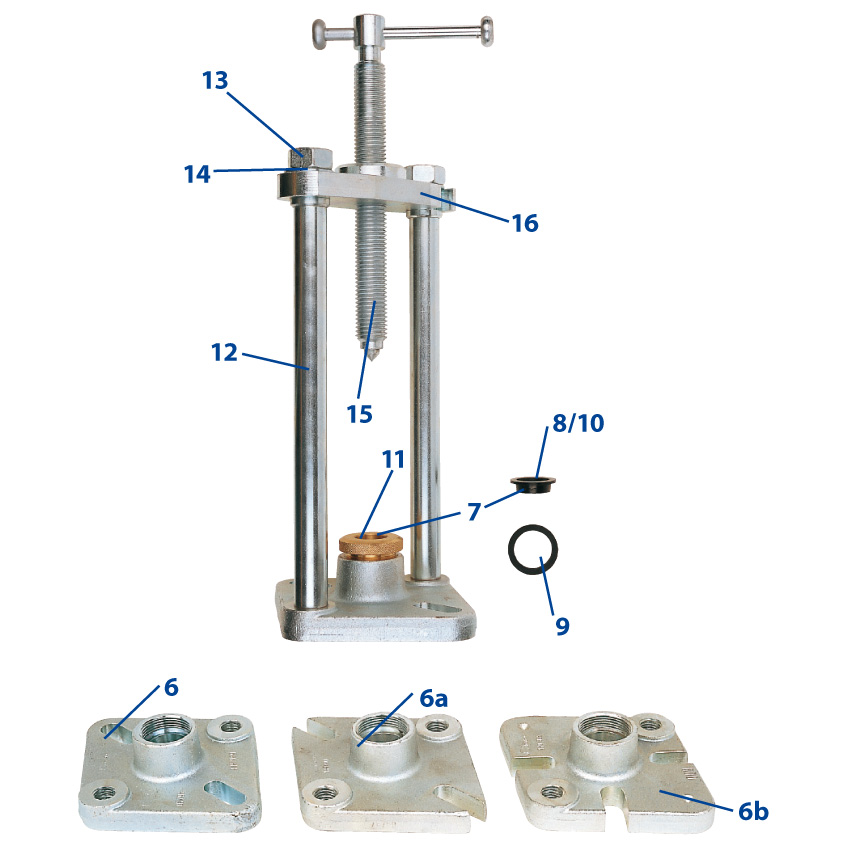

Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen

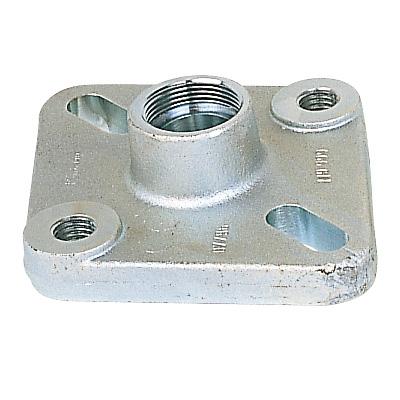

6	119 010	Fuß-Gr. 0 - DN 40 - 80

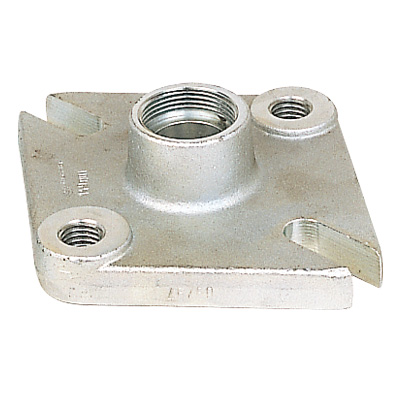

6a	119 011	Fuß-Gr. 1 - DN 50 - 100

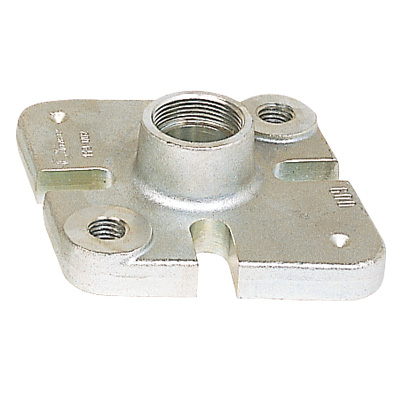

6b	119 012	Fuß-Gr. 2 - DN 25 - 50
7	110 902	Stopfbüchse mit Dichtungsmanschette 1/2“ (Ø 12 mm)
	110 903	Stopfbüchse mit Dichtungsmanschette 3/4“ (Ø 18 mm)
8	110 992	Dichtmanschette, lose für 1/2“ (Ø 12 mm)
	110 913	Dichtmanschette, lose für 3/4“ (Ø 18 mm)
9	080 911	Dichtring bis 80 °C
10	119 013	Dichtmanschette für Gr. 0 - 2, bis 80 °C (Ø 25 mm)
11	119 014	Stopfbuchsverschraubung Ø 25 mm
12	110 920	Säule
13	110 921	Mutter Ww 3/4“
14	119 853	Unterlegscheibe
15	110 930	Gewindespindel, komplett
16	110 940	Brücke

Zubehör
Art.-Nr. 119

Art.-Nr. 119
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
	140 600	Transportkasten aus Stahlblech, (ohne Inhalt) für Anbohrständer und Zubehör Maße: 670 x 250 x 200 mm (max. Bohrstangenlänge 625 mm)
