PE-Anbohrsystem
Art.-Nr. 345

für Anbohrsattel mit Abgängen Da 50 - 63 - 90 - 110 - 125 - 160 - 225
für Anbohrungen unter Druck bis 10 bar Gas bzw. 16 bar Wasser

Funktionsbeschreibung:

Die Spannaufnahme dient zur Aufnahme des Anbohrgerätes und stellt zum PE-Anschweißende eine dichte und kraftschlüssige Verbindung her.
Zwischen Spannaufnahme und Anbohrgerät wird das Spülstück geschraubt. Über das Spülstück wird vor der Anbohrung ein Prüfdruck aufgegeben und nach der Anbohrung, der Mediumdruck hinter dem geschlossenem Absperrorgan, entspannt.

Zum Anflanschen der Anbohrtechnik kann anstatt der Spannaufnahme der Flansch verwendet werden.
Die weiteren Bauteile sind kompatibel.

Bei Anbohrungen unter Druck muss der Durchlass des Absperrorgans min. 2 mm größer sein als der schneidende Fräserdurchmesser.

Außerdem sollte vor dem Anbohren der Aufbau abgedrückt werden. Bei Gasleitungen empfehlen wir mit Stickstoff zu prüfen. Für Wasserleitungen empfehlen wir unsere Hand-Prüfpumpe UX 60 => (Best.-Nr. 786 100)

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 345 000

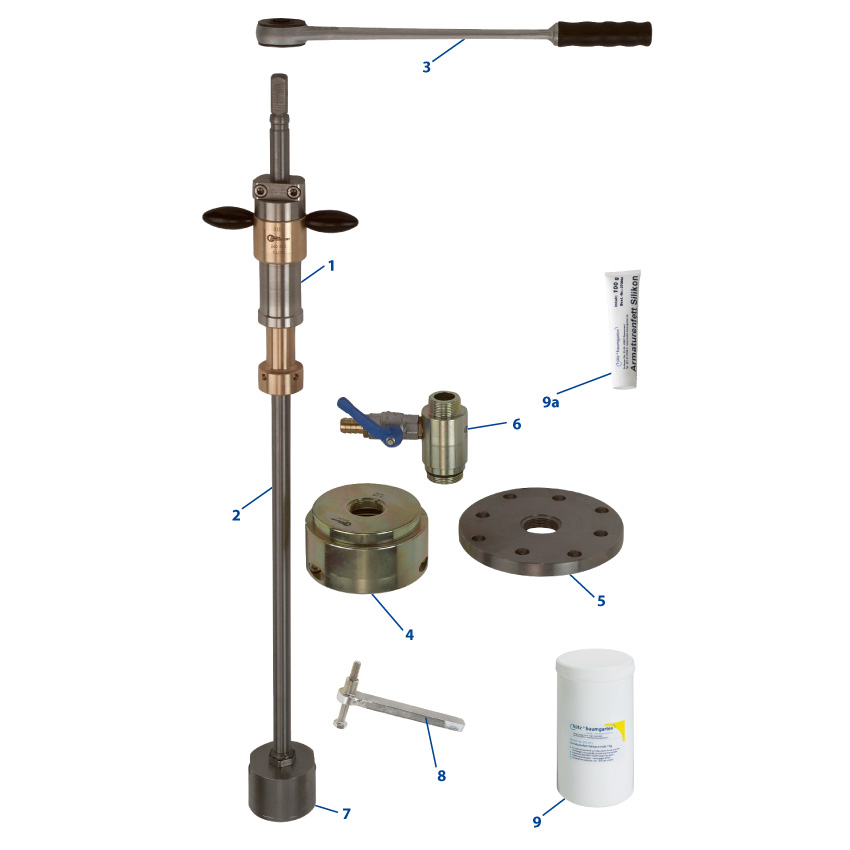

Komponenten
Art.-Nr. 345

Art.-Nr. 345

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	260 003	Anbohrständer „Perfekt“-3
2	123 080	Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 3/8“ A-Gew., 800 mm lang
	142 100	Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 7/8“ A-Gew. x Ww 5/8“ I-Gew., 1000 mm lang
	142 140	Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 7/8“ A-Gew. x Ww 5/8“ I-Gew., 1400 mm lang
	142 180	Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 7/8“ A-Gew. x Ww 5/8“ I-Gew., 1800 mm lang
		Bohrstangen Ø25 mm, für „Anbohr-Zwerg“, „Perfekt“-2 + „Perfekt“-3, „Säulen-Anbohrständer“
3	375 561	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm
4	345 062	Spannaufnahme, Ø 50 mm
	345 063	Spannaufnahme, Ø 63 mm
	345 090	Spannaufnahme, Ø 90 mm
	345 110	Spannaufnahme, Ø 110 mm
	345 125	Spannaufnahme, Ø 125 mm
	345 160	Spannaufnahme, Ø 160 mm
	345 225	Spannaufnahme, Ø 225 mm

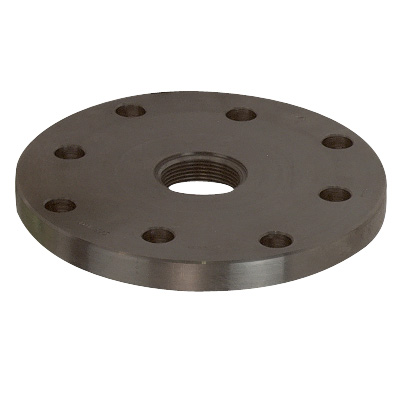

5	345 101	Anbohrflansch, DN 80 + DN 100
	345 170	Anbohrflansch, DN 150
6	316 316	Aufschraubstück mit Spülhahn, G 1 1/2“ A-Gew.

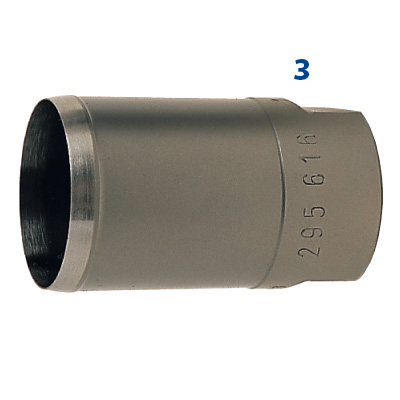

7	295 616	Stanzfräser, 1 1/2" (Ø 36 mm), für PE, Rp 3/8" I.Gew., 60 mm lang, s max.= 30 mm für PE-Stutzen Da 50
	295 618	Stanzfräser, 2" (Ø 45 mm), für PE, Rp 3/8" I.Gew., 60 mm lang, s max.= 30 mm für PE-Stutzen Da 63
	317 732	Lochfräser Ø 65 mm, Rp 7/8“ I-Gew., L = 60 mm, für max. PE-Rohr Da 225 SDR 11, s max.= 21 mm für PE-Stutzen Da 90
	317 733	Lochfräser Ø 84 mm, Rp 7/8“ I-Gew., L = 65 mm, für max. PE-Rohr Da 225 SDR 11, s max.= 21 mm für PE-Stutzen Da 110
	317 734	Lochfräser Ø 95 mm, Rp 7/8“ I-Gew., L = 70 mm, für max. PE-Rohr Da 225 SDR 11, s max.= 21 mm für PE-Stutzen Da 125
	317 744	Lochfräser Ø 95 mm, Rp 7/8“ I-Gew., L = 100 mm, für max. PE-Rohr Da 450 SDR 11, s max.= 42 mm für PE-Stutzen Da 125
	317 735	Lochfräser Ø 123 mm, Rp 7/8“ I-Gew., L = 75 mm, für max. PE-Rohr Da 225 SDR 11, s max.= 21 mm für PE-Stutzen Da 160
	317 745	Lochfräser Ø 123 mm, Rp 7/8“ I-Gew., L = 120 mm, für max. PE-Rohr Da 500 SDR 11, s max.= 46 mm für PE-Stutzen Da 160
	317 747	Lochfräser Ø 172 mm, Rp 7/8“ I-Gew., L = 140 mm, für max. PE-Rohr Da 500 SDR 11, s max.= 46 mm für PE-Stutzen Da 225

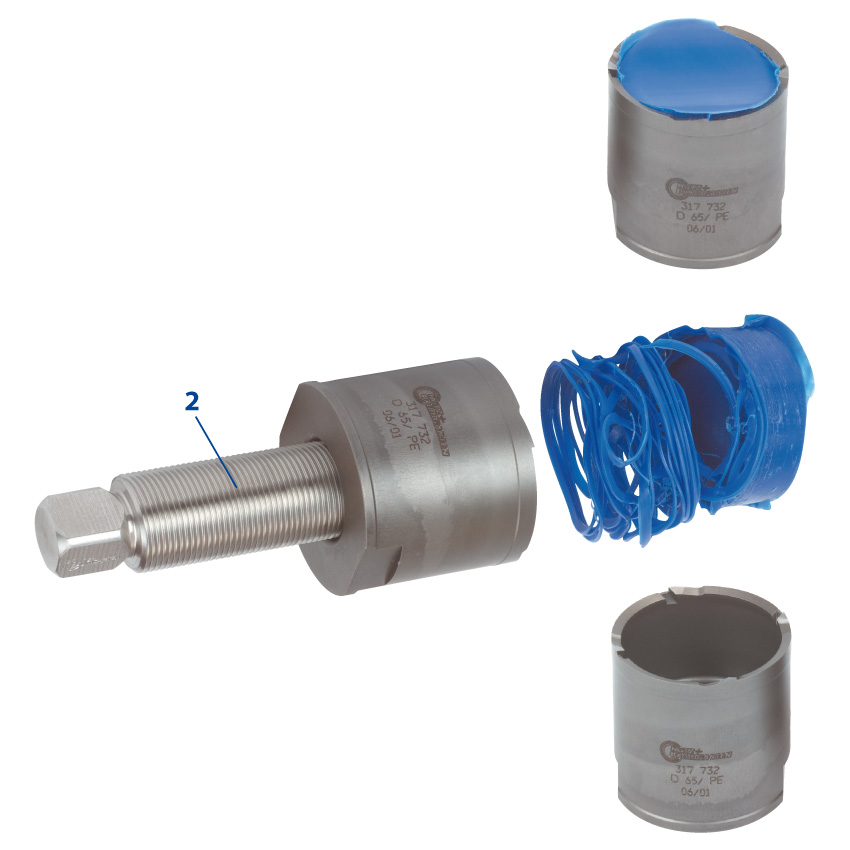

8	295 600	Ausstoßgerät für PE-Fräser oder PE-Stanzfräser mit G3/8" Gewinde
	317 731	Ausstoßgerät, für PE-Fräser mit Rp 7/8“ Gewinde, L = 100 mm
	317 741	Ausstoßgerät, für PE-Fräser mit Rp 7/8“ Gewinde, L = 170 mm
9	370 997	Armaturenfett Silikon, Deckeldose 1 kg
9a	370 994	Armaturenfett Silikon,Tube 100g

Ersatzteile
Art.-Nr. 345

Art.-Nr. 345
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
10	950 218	O-Ring 50 x 5 mm, für Spannaufnahme Ø 50 mm 2 x erforderlich
	345 806	O-Ring 63 x 6 mm, für Spannaufnahme Ø 63 mm 2 x erforderlich
	345 809	O-Ring 90 x 6 mm, für Spannaufnahme Ø 90 mm 2 x erforderlich
	345 810	O-Ring 110 x 6 mm, für Spannaufnahme Ø 110 mm 2 x erforderlich
	345 825	O-Ring 125 x 6 mm, für Spannaufnahme Ø 125 mm 2 x erforderlich
	345 860	O-Ring 160 x 6 mm, für Spannaufnahme Ø 160 mm 2 x erforderlich
	345 925	O-Ring 225 x 8 mm, für Spannaufnahme Ø 225 mm 2 x erforderlich
11	360 804	O-Ring 40 x 4, bis 80 °C
12	370 231	Ms-Doppelnippel 3/4" x 3/4"
13	370 230	Kugelhahn 3/4" I-Gew.
14	370 504	Handhebel Blau, für Kugelhahn 3/4"
15	370 505	Schraube zu Handhebel Blau, für Kugelhahn 3/4" + 1"
16	316 318	Schlauchtülle
17	260 013	Spannschraube M 10
		„Perfekt“-3

Zubehör
Art.-Nr. 345

Art.-Nr. 345
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen

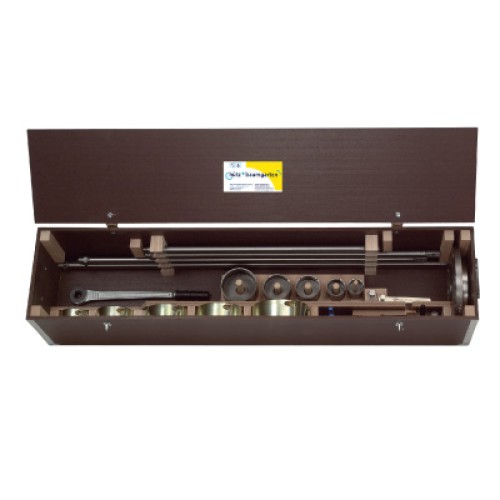

	345 990	Transportkasten aus Holz für Anbohrständer, Knarre, Fräser, Spannaufnahmen, Flansche, Bohrstangen (ohne Inhalt) Maße: 1480 x 350 x 320 mm, max. Bohrstangenlänge 1400 mm Kasteneinteilung nur bis Da 160 und max. 1400 mm lange Bohrstange!

hütz+baumgarten Anbohr- und Absperrsysteme – Beständigkeit durch Fortschritt seit 1891
